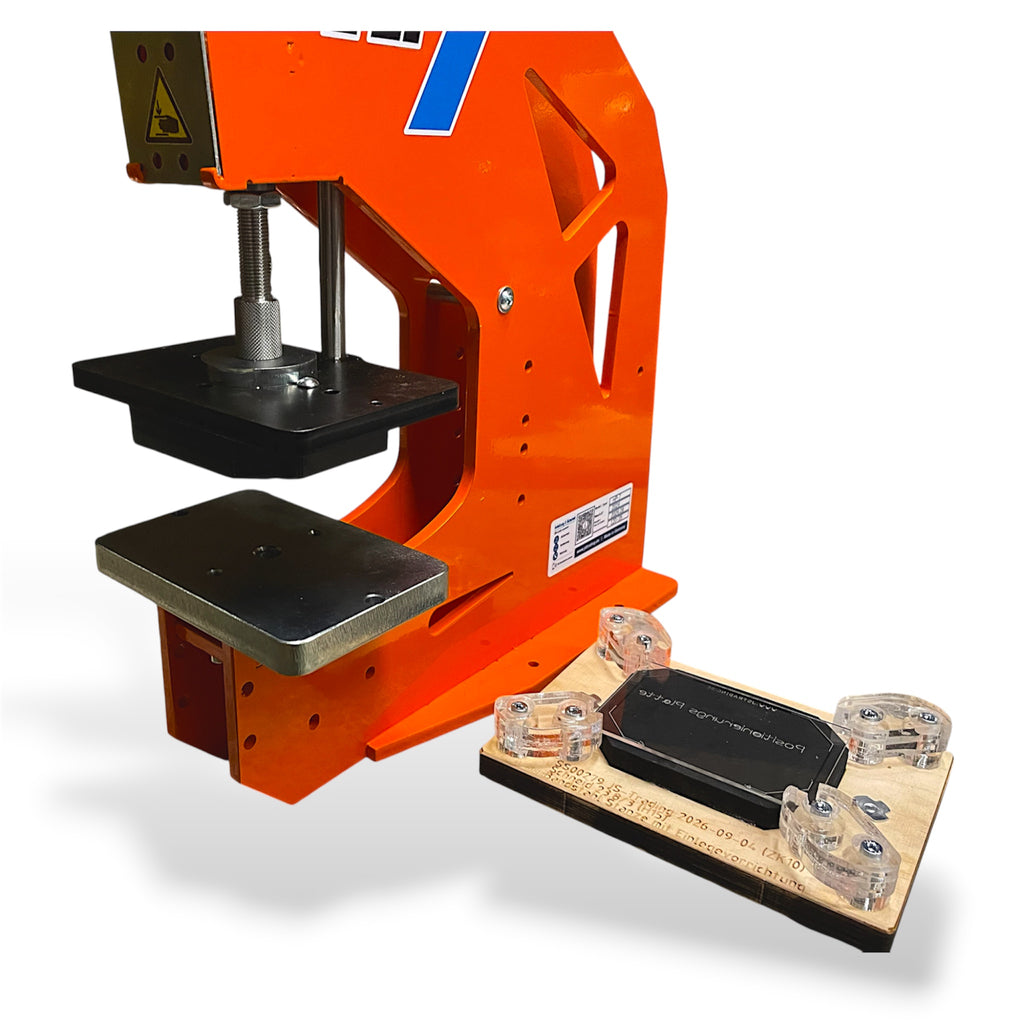

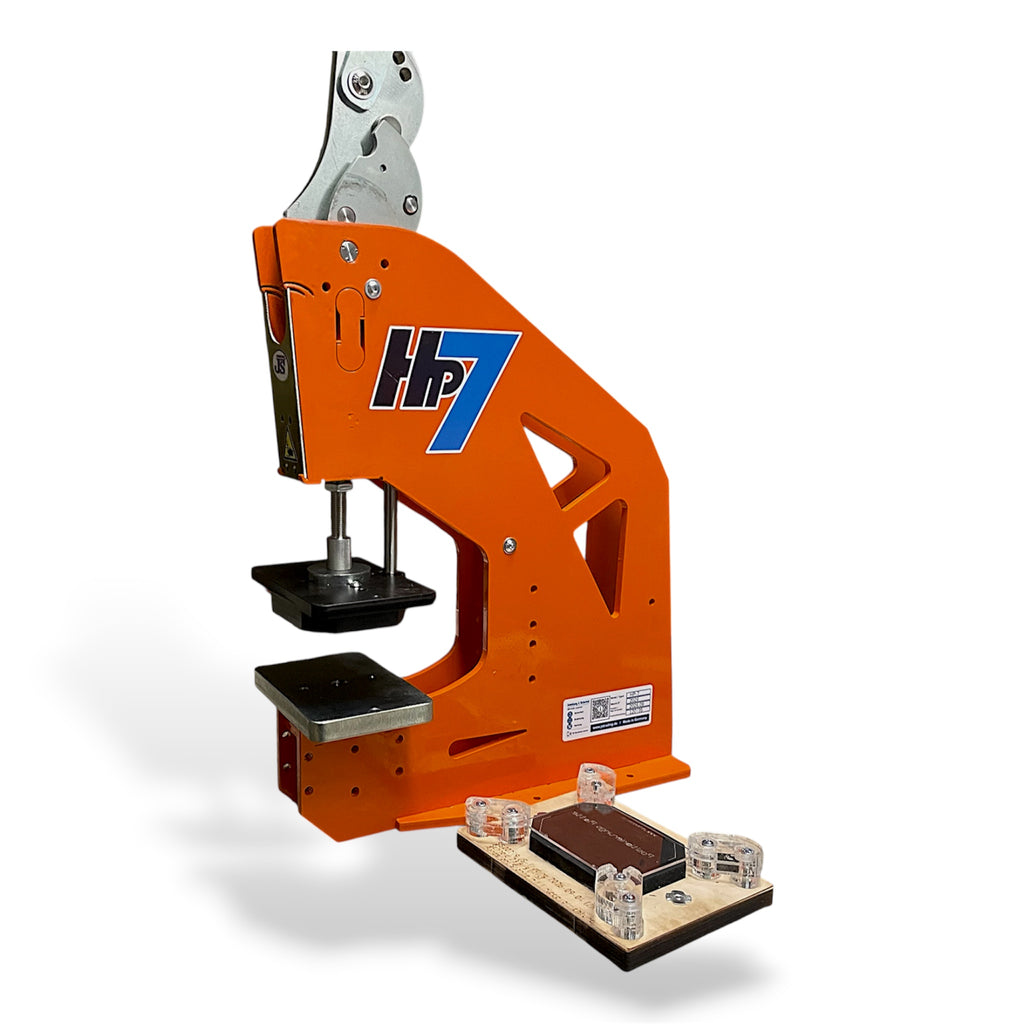

HP-7 Kniehebelpresse 35 kN mit Kartenstanze und Einlegevorrichtung – Sonderanfertigung

Produktinformation:

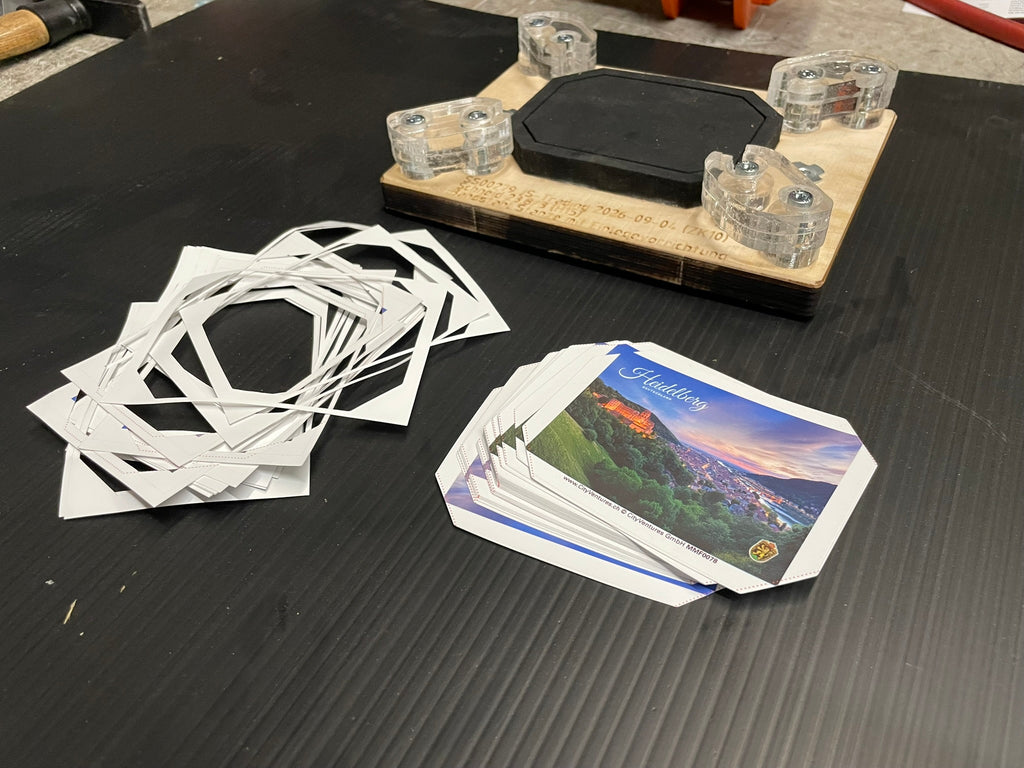

Die "JS Trading HP-7 Kniehebelpresse" mit 35 kN Hebel, hier als Sonderanfertigung mit Stanzwerkzeug für bedruckte Karten. Das Motiv ist auf die Karte gedruckt und wird rundherum exakt an der Kante ausgestanzt.

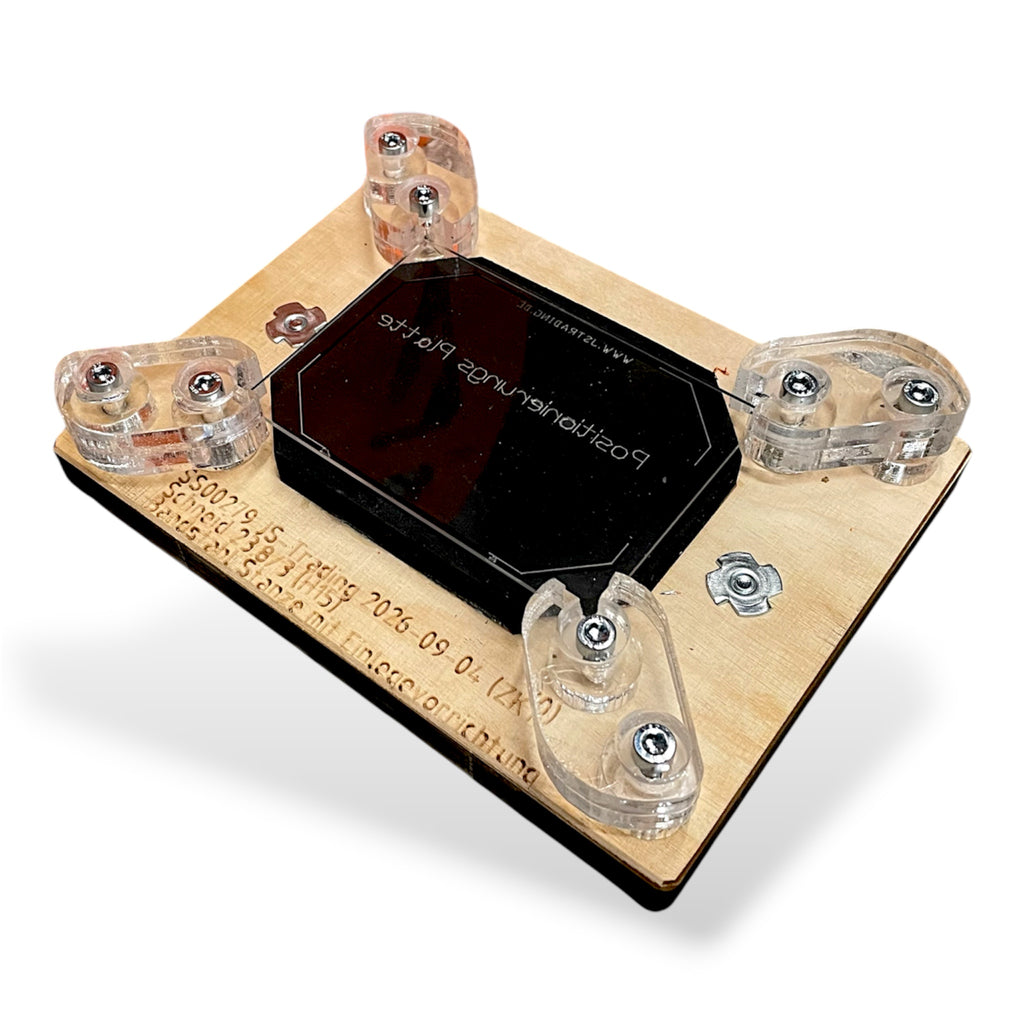

Die Karten werden in eine Einlegevorrichtung gelegt. Einstellbare, durchsichtige Kunststoffbacken richten die Karten aus. Mit der beiliegenden Einstellplatte wird die Vorrichtung so eingestellt, dass die Stanzlinie genau auf der gedruckten Kartenlinie liegt.

Das Stanzwerkzeug lässt sich herausnehmen und sitzt über Passstifte immer wieder in derselben Position. So legen Sie die Karten außerhalb der Presse bequem ein. Es lassen sich mehrere Karten als Stapel mit ca. 5–6 mm Höhe auf einmal stanzen.

Werkzeug und Einlegevorrichtung fertigen wir nach Ihren Vorgaben und Musterteilen. Schicken Sie uns Ihre Idee oder ein Muster, wir erstellen Ihnen gerne ein Angebot.

So wird gestanzt:

Stanzwerkzeug aus der Presse nehmen
Kartenstapel (ca. 5–6 mm) in die Einlegevorrichtung legen
Werkzeug mit den Karten auf die Passstifte in die Presse setzen
Hebel nach unten drücken
Werkzeug herausnehmen und die ausgestanzten Karten entnehmen

Technische Besonderheiten:

Verstärkter Kniehebel mit 35 kN Druckkraft
Herausnehmbares Stanzwerkzeug mit Passstiften für exakte Wiederholposition
Einlegevorrichtung mit einstellbaren, durchsichtigen Kunststoffbacken
Einstellplatte zum Ausrichten der Stanzlinie auf die Druckkante
Stapelhöhe ca. 5–6 mm
Spielfrei einstellbare Stößelführung

Material:

Massive und präzise Bauweise aus Stahl bzw. Werkzeugstahl

Lieferumfang:

1 x HP-7 Kniehebelpresse mit 35 kN Hebel
1 x Stanzwerkzeug mit Einlegevorrichtung nach Ihren Vorgaben
1 x Einstellplatte

Dekorationen sind nicht Bestandteil dieses Angebots.

Dieser Artikel wird nach Ihren Vorgaben angefertigt.
Die Nutzung des Angebots ist ausschließlich für Firmen, Gewerbetreibende, Handwerksbetriebe, Vereine, Behörden oder selbständige Freiberufler im Sinne §14 BGB zulässig.

Druckkraft	35 kN
Ausladung	120 mm (optional 250 mm)
Hub	38 mm
Arbeitshöhe	60 mm
Werkzeug	Stanzwerkzeug mit Einlegevorrichtung, herausnehmbar, Positionierung über Passstifte
Stapelhöhe	ca. 5–6 mm
Anwendung	Ausstanzen von bedruckten Karten exakt an der Druckkante
Material	Stahl / Werkzeugstahl
