HP-7 mit 25 kN: Stanzpressen für Blech und Profile

Die HP-7 mit 25 kN ist in dieser Kategorie fast durchgehend als Stanzpresse für Blech und Profile ausgerüstet. Sie arbeitet mit Lochstanzwerkzeugen in Schnellwechsel- oder Trumpf-Aufnahme und mit Anschlägen für Serienlochungen in Stahl, Aluminium, Kunststoff, Hartpapier und harten Verbundwerkstoffen. Sämtliche Pressen sind auf Anfrage erhältlich, da Werkzeug und Anschläge auf das Werkstück abgestimmt werden.

Welche Ausladung und welche Werkzeugaufnahme?

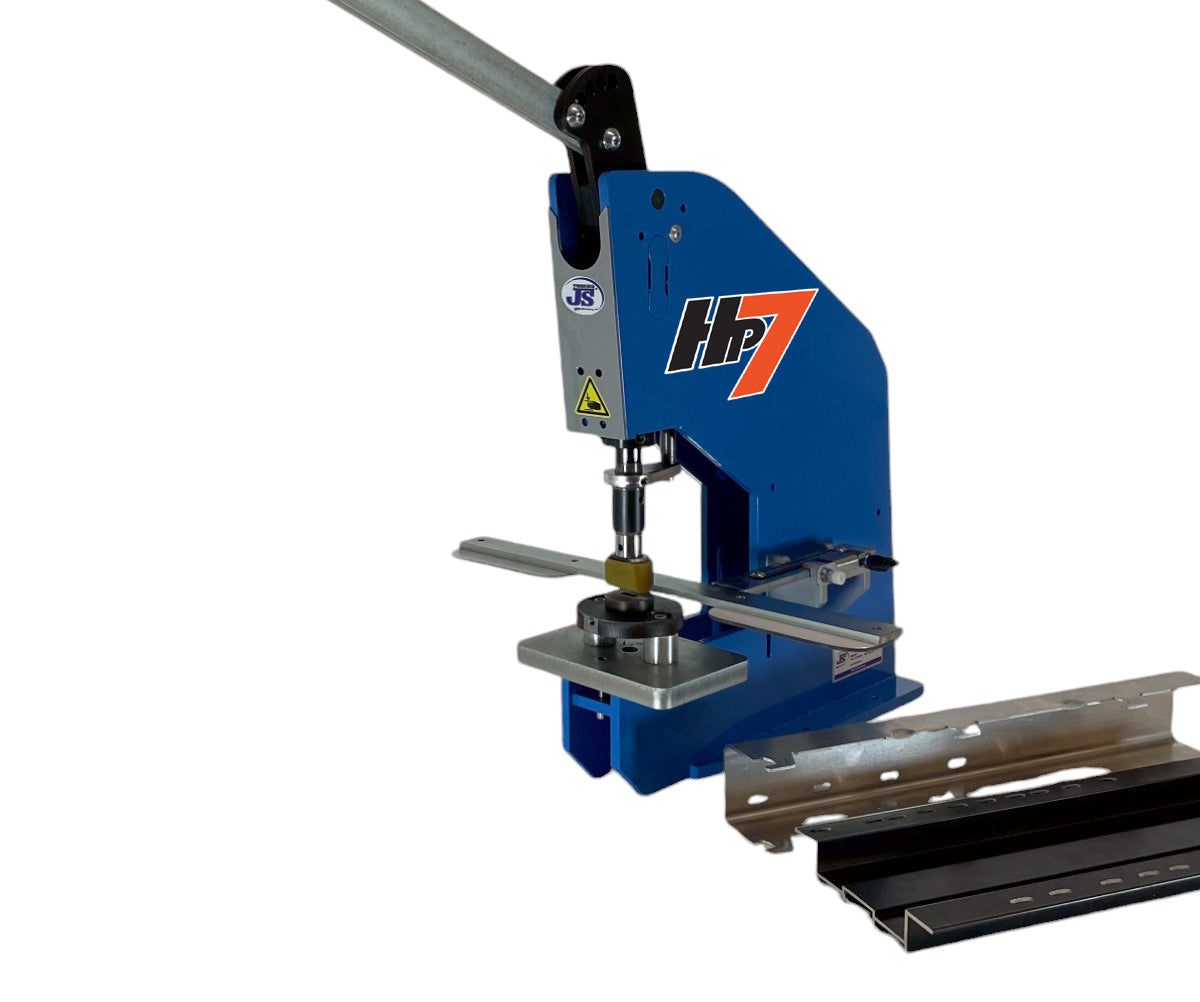

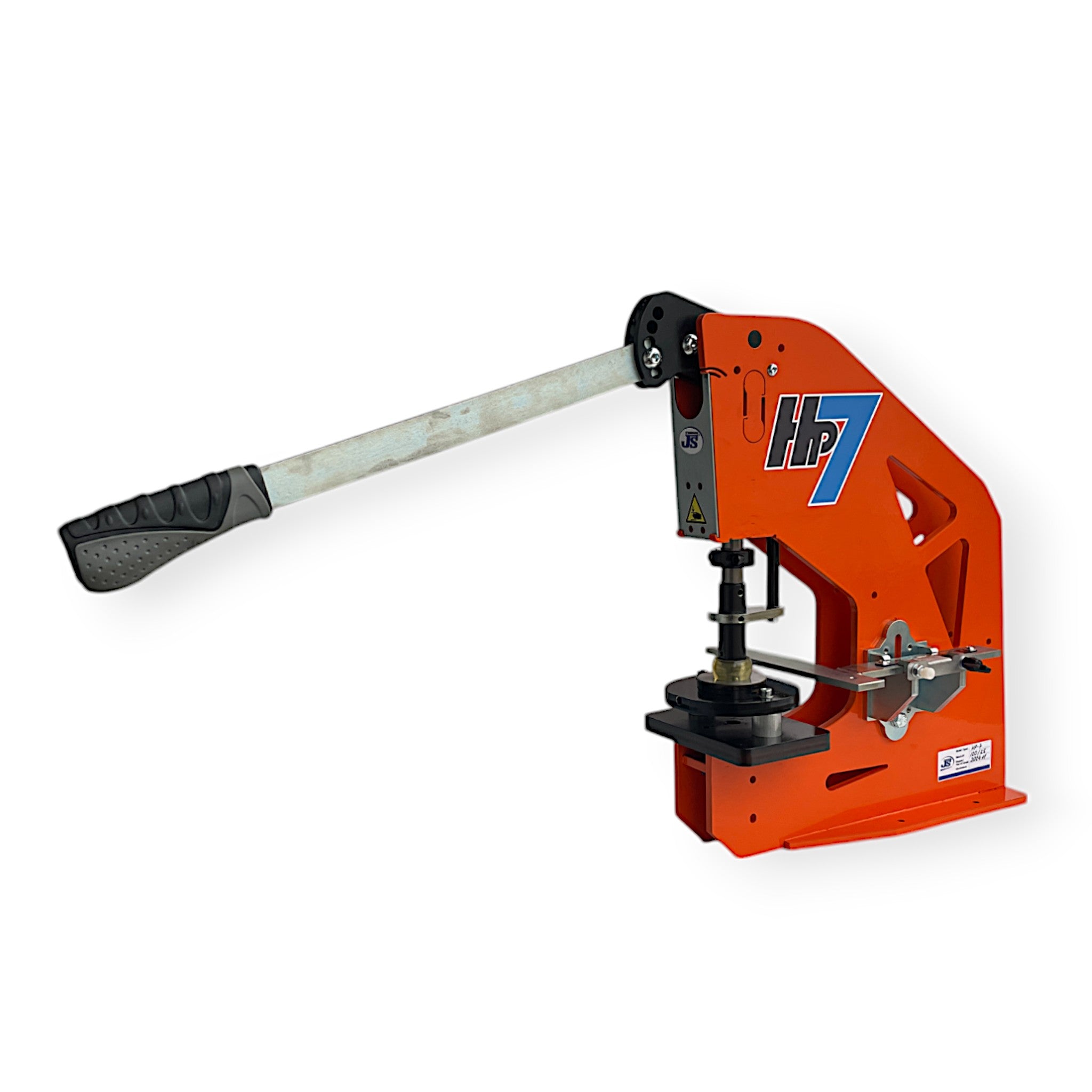

  • 120 mm Ausladung (HP-7-25-120): kompakte Profil- und Blechlochstanze mit PU-Abstreifer

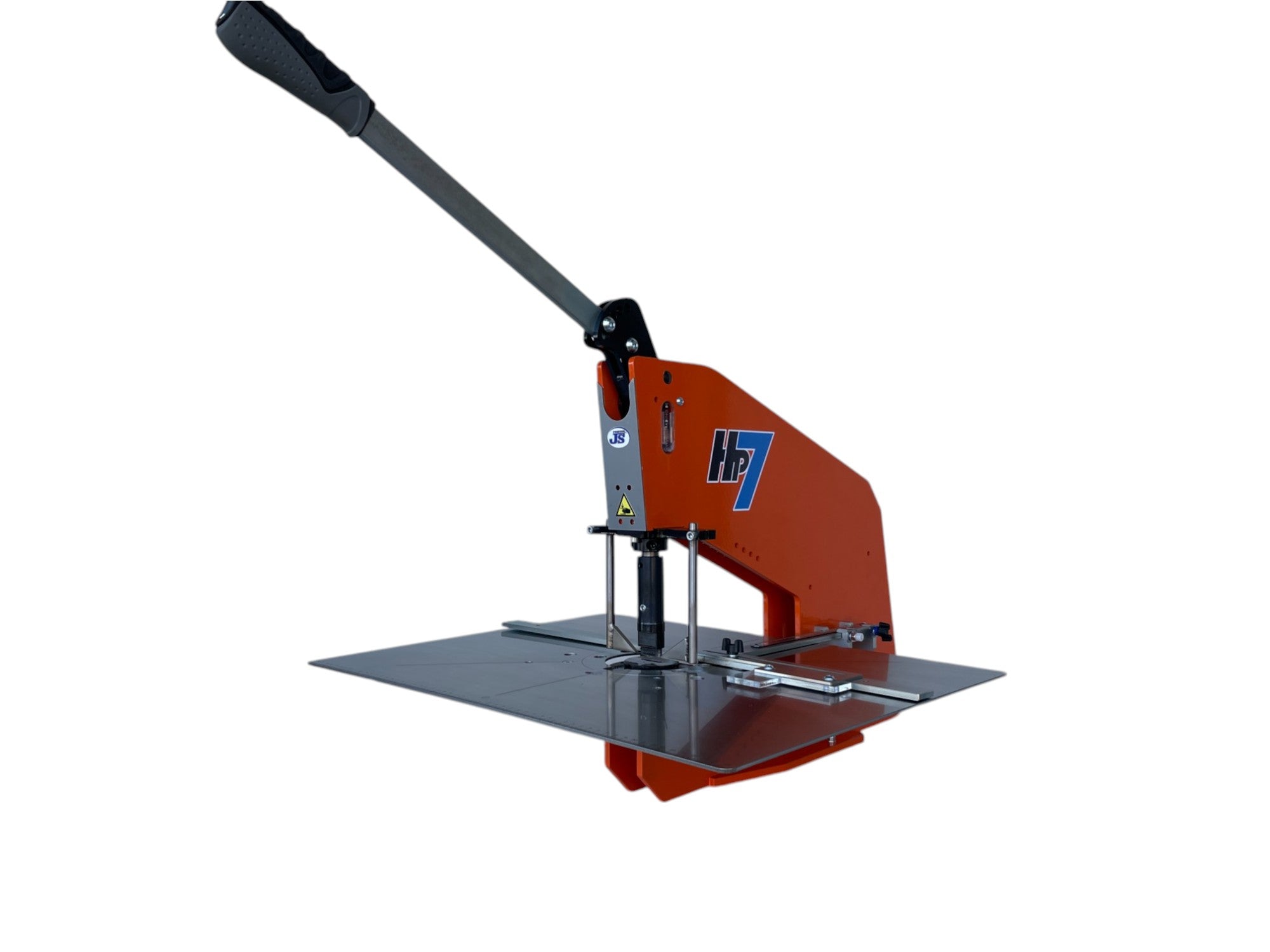

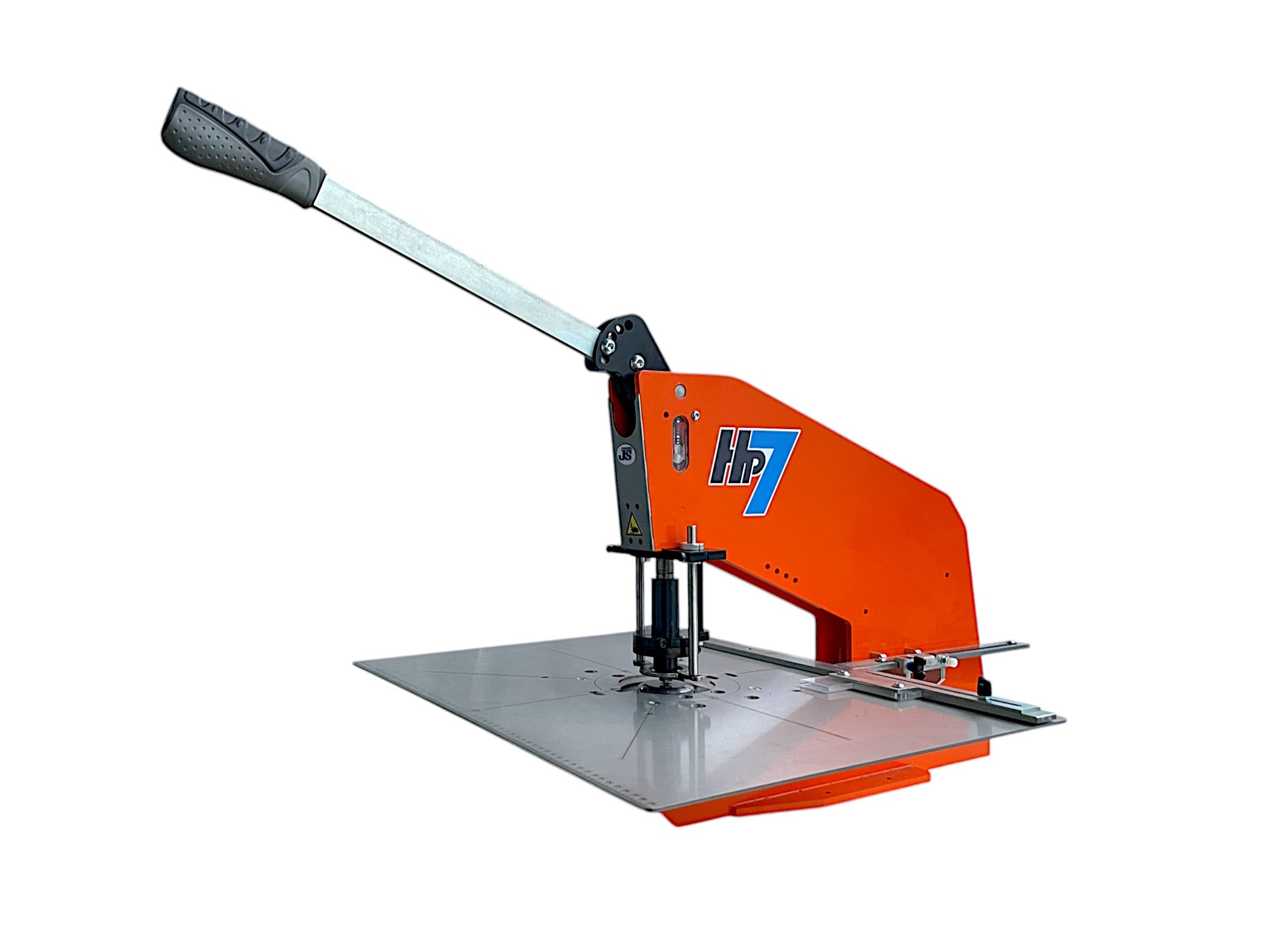

  • 250 mm Ausladung: Blech- und Profilstanze mit starrem Abstreifer, für Lochungen weiter vom Rand entfernt

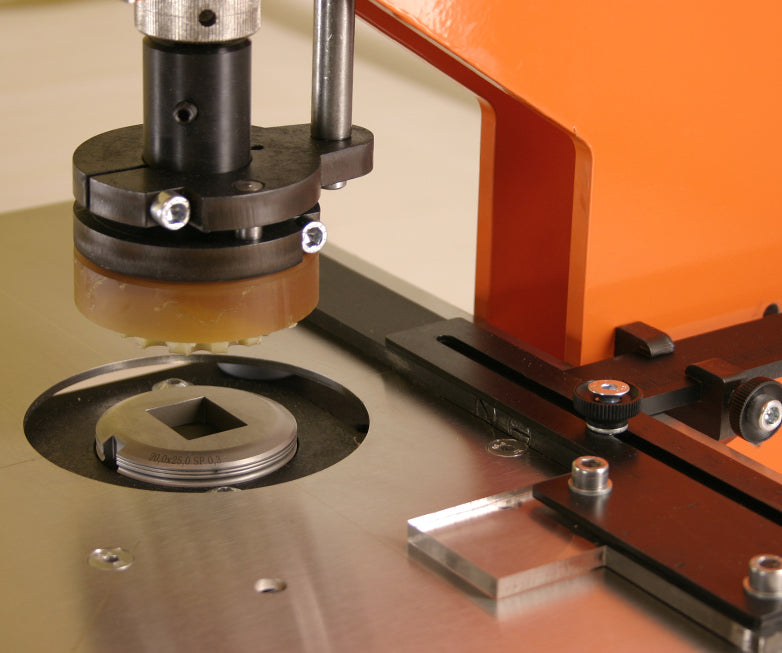

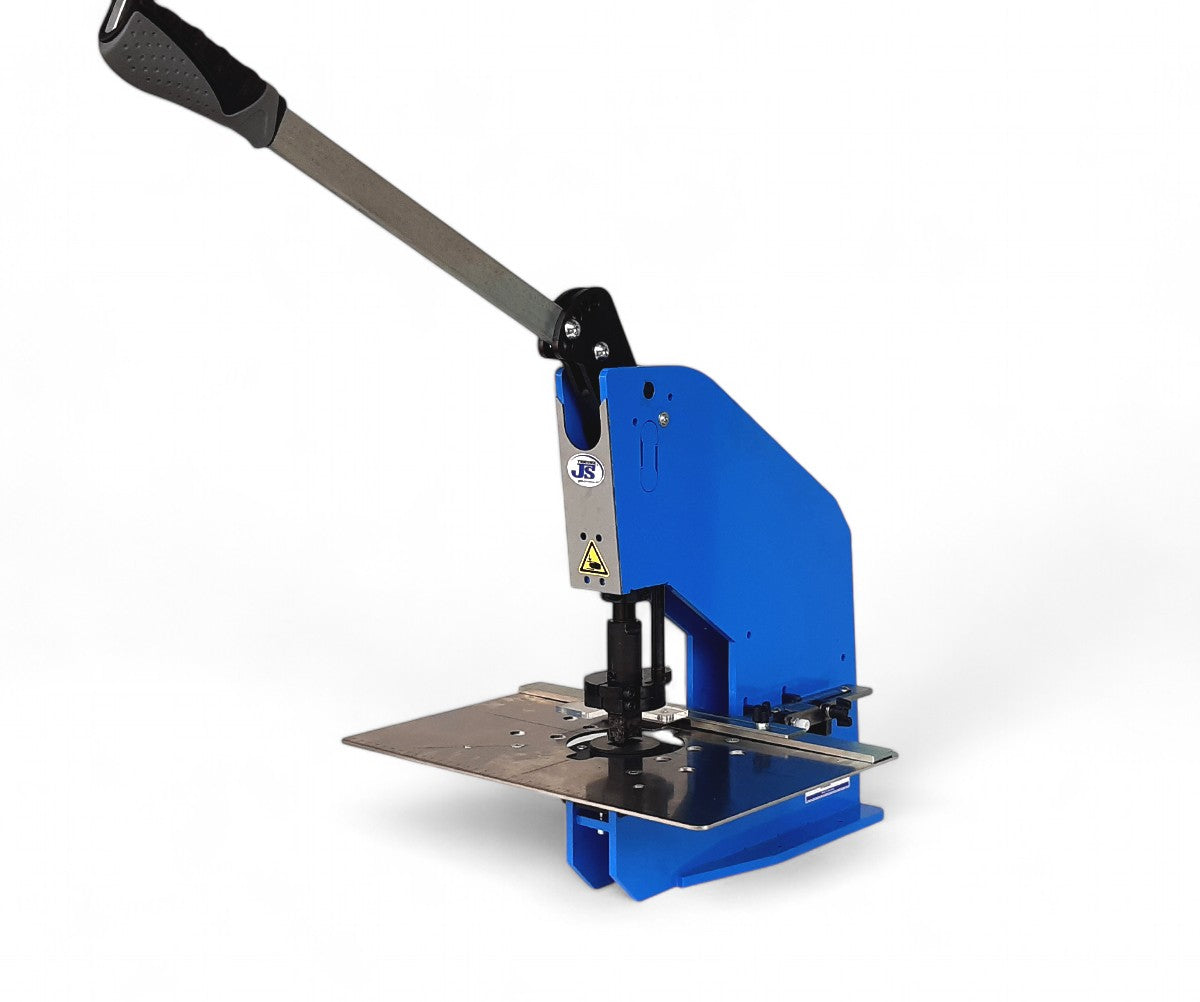

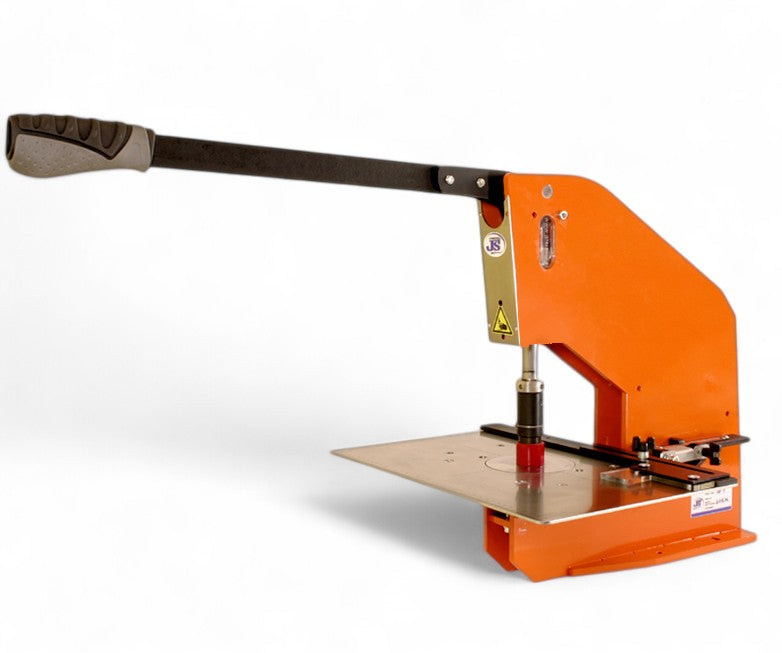

  • Schnellwechselaufnahme: für den raschen Tausch der Lochstempel bei wechselnden Lochmaßen

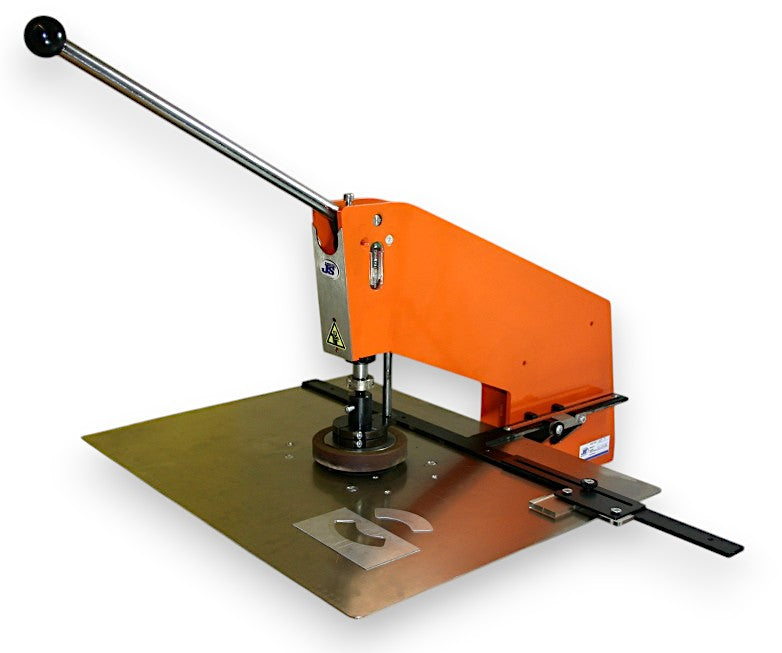

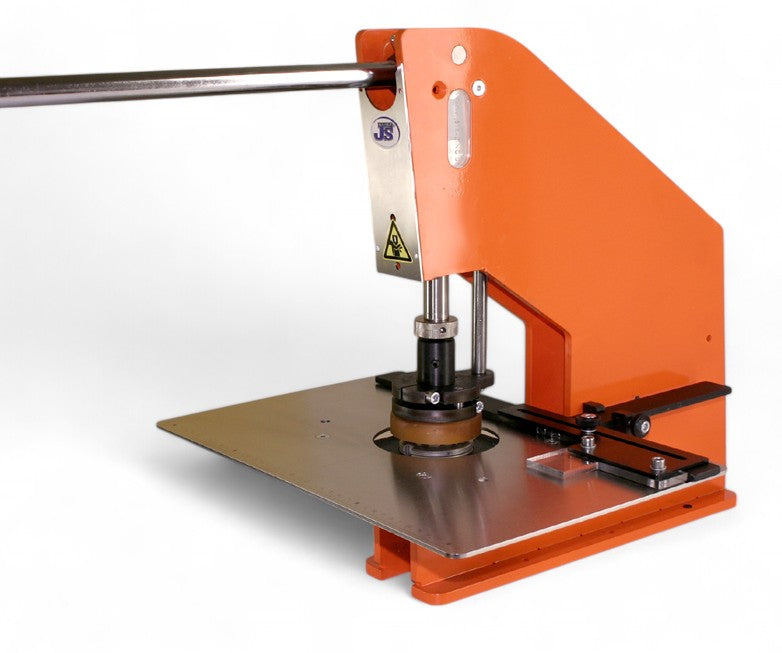

  • Trumpf-Werkzeugaufnahme: für Trumpf-Systemwerkzeuge, mit denen sich Blech stanzen, ausklinken, runden und verformen lässt
  • Justierung und Verdrehungsschutz: das Werkzeug bleibt in seiner Lage, damit eckige Formen und Langlöcher gerade sitzen

Was bedeutet topologieoptimiert?

Bei einigen 25-kN-Modellen wurde die Stanzeinheit konstruktiv überarbeitet: Der Stanzkörper ist topologieoptimiert, das Material sitzt also nur dort, wo die Kräfte verlaufen. Nach Herstellerangabe bringt das mehr Steifigkeit und eine bessere Kraftübertragung bei geringerem Gewicht.

Wie werden lange Werkstücke geführt?

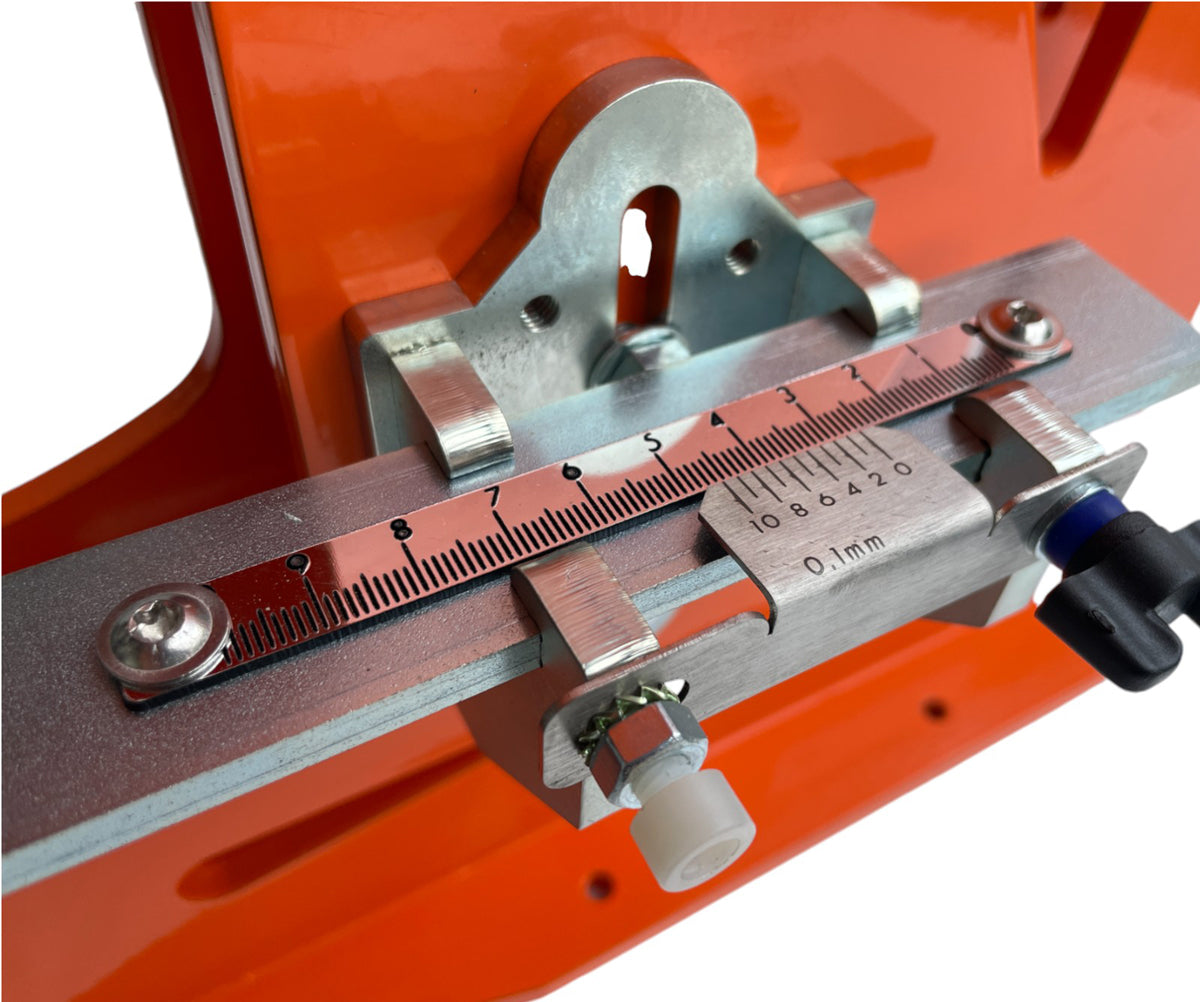

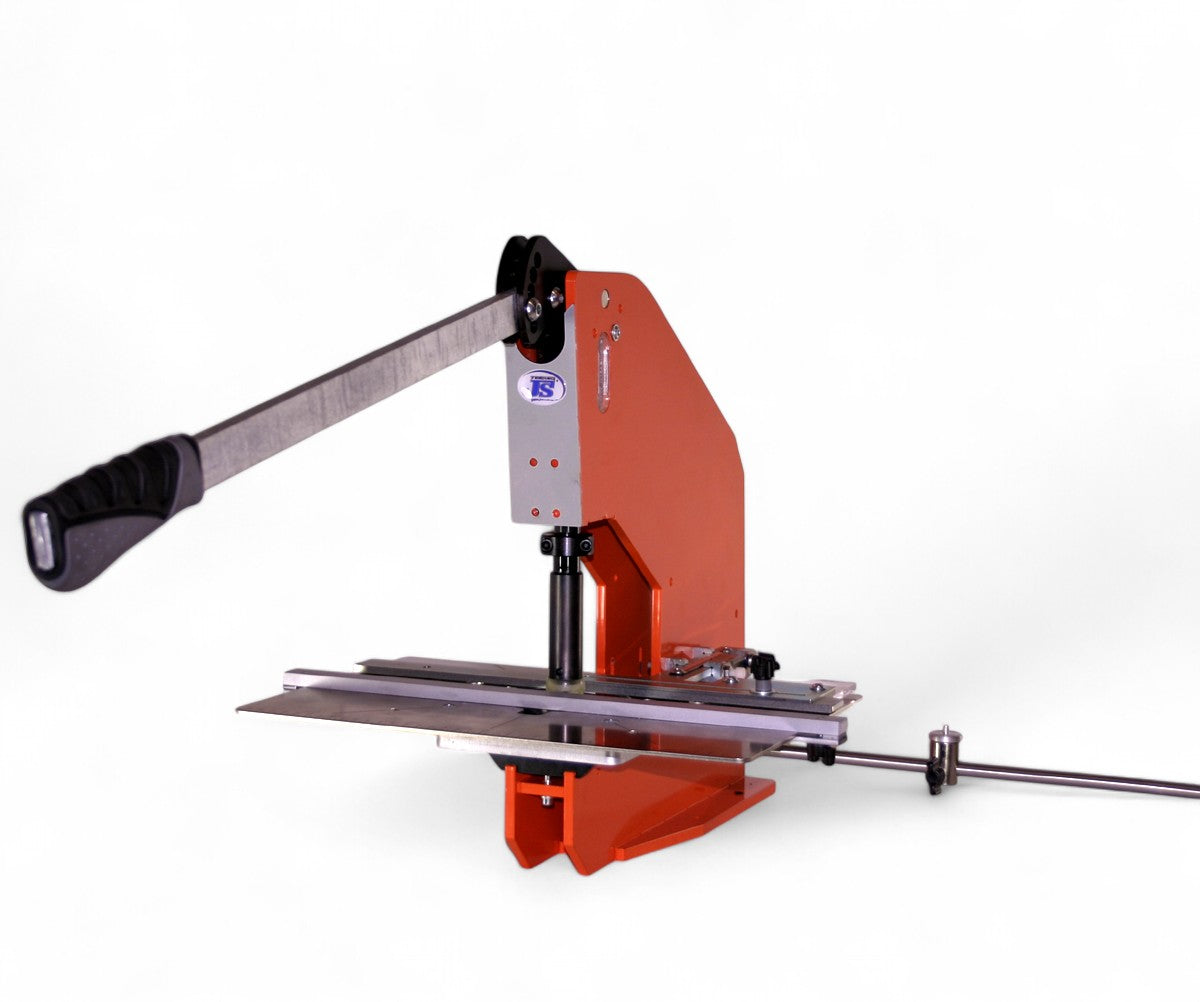

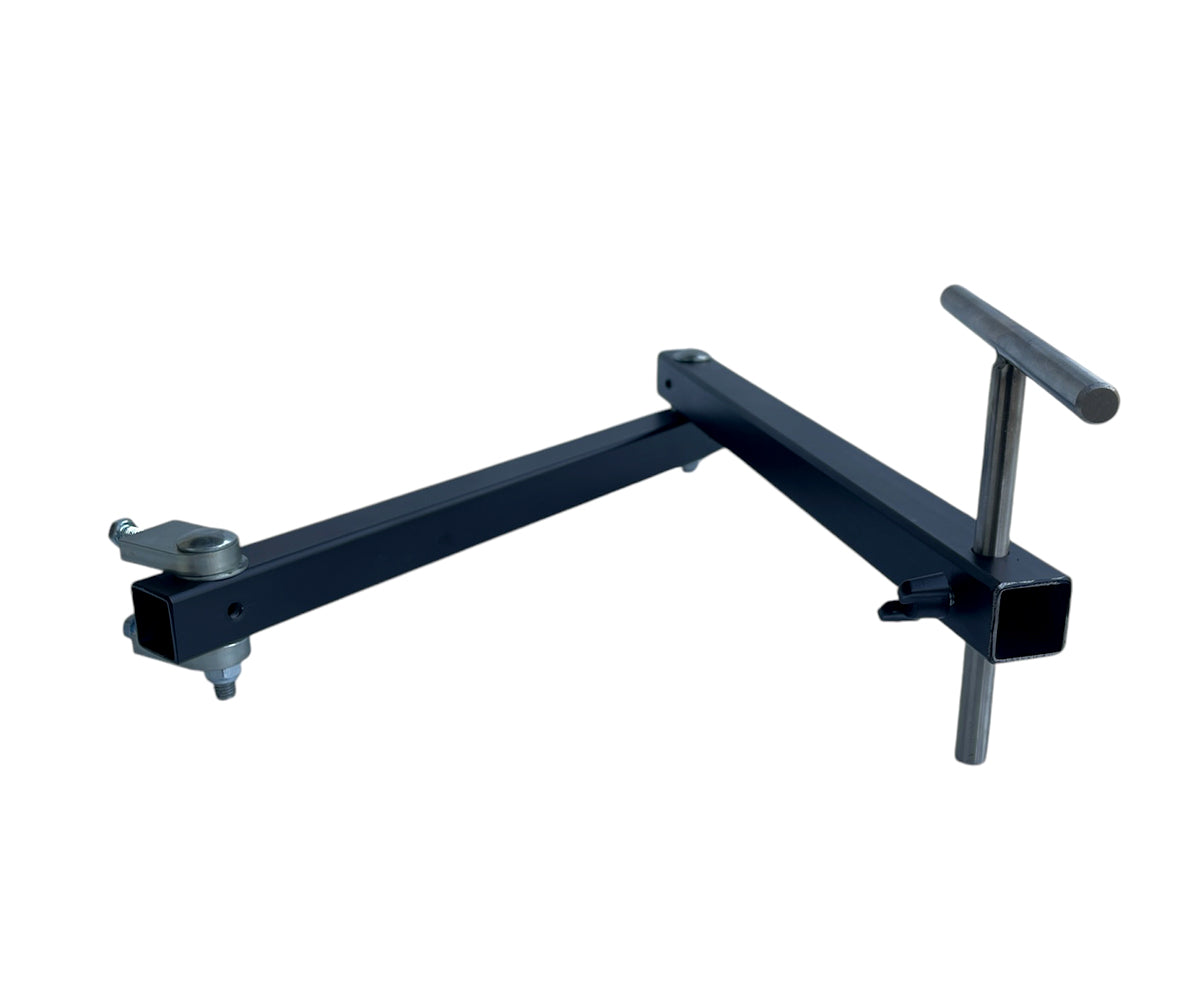

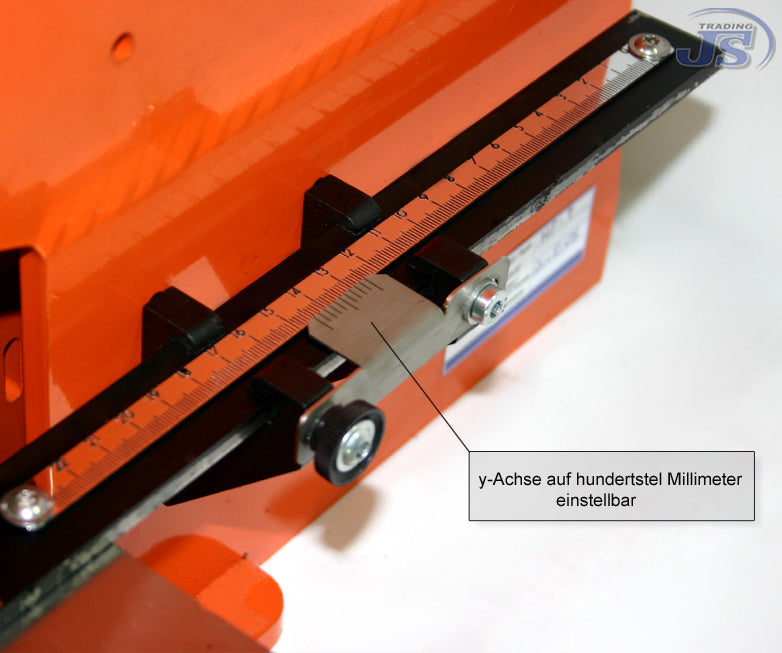

Für Profile und Blechstreifen gibt es eine Führungsschienenbahn am Materialständer mit integriertem Tiefen- und Längenanschlag. Der Tiefenanschlag bestimmt, wie weit das Werkstück in die Presse ragt, der Längenanschlag den Abstand zur nächsten Lochung. Ergänzend stützt ein Materialträger-Arm mit Untergestell das Profil; er ist in Länge und Höhe verstellbar und an beiden Seiten der Presse montierbar.

Welche Sonderausführungen gibt es?

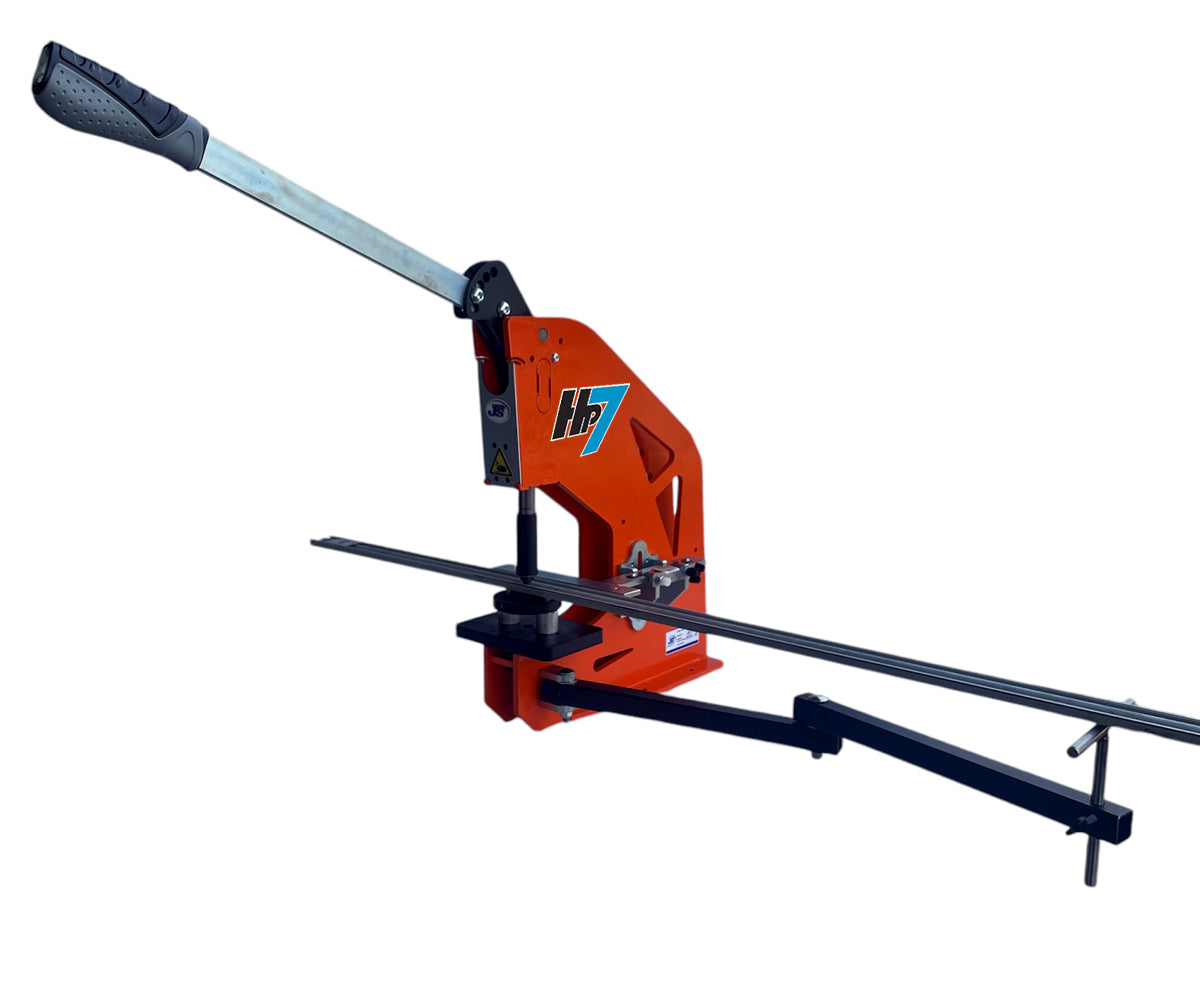

  • Loch und Absenkung in einem Hub in Edelstahlblechprofilen, mit Tiefenanschlag für die Stichtiefe

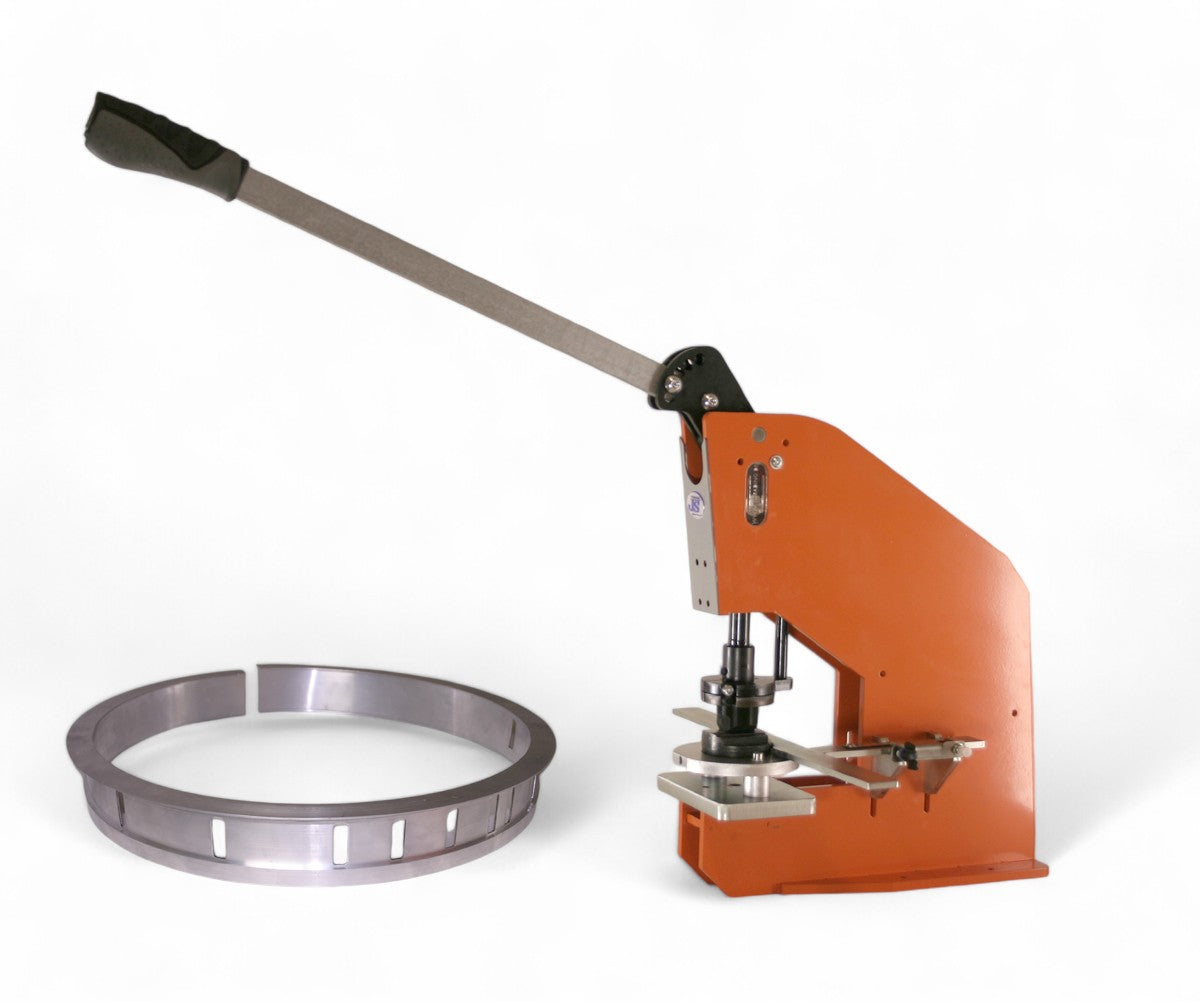

  • Profilstanze für gebogene Werkstücke, die im Kreis gebogen sind und am Y-Anschlag gedreht werden

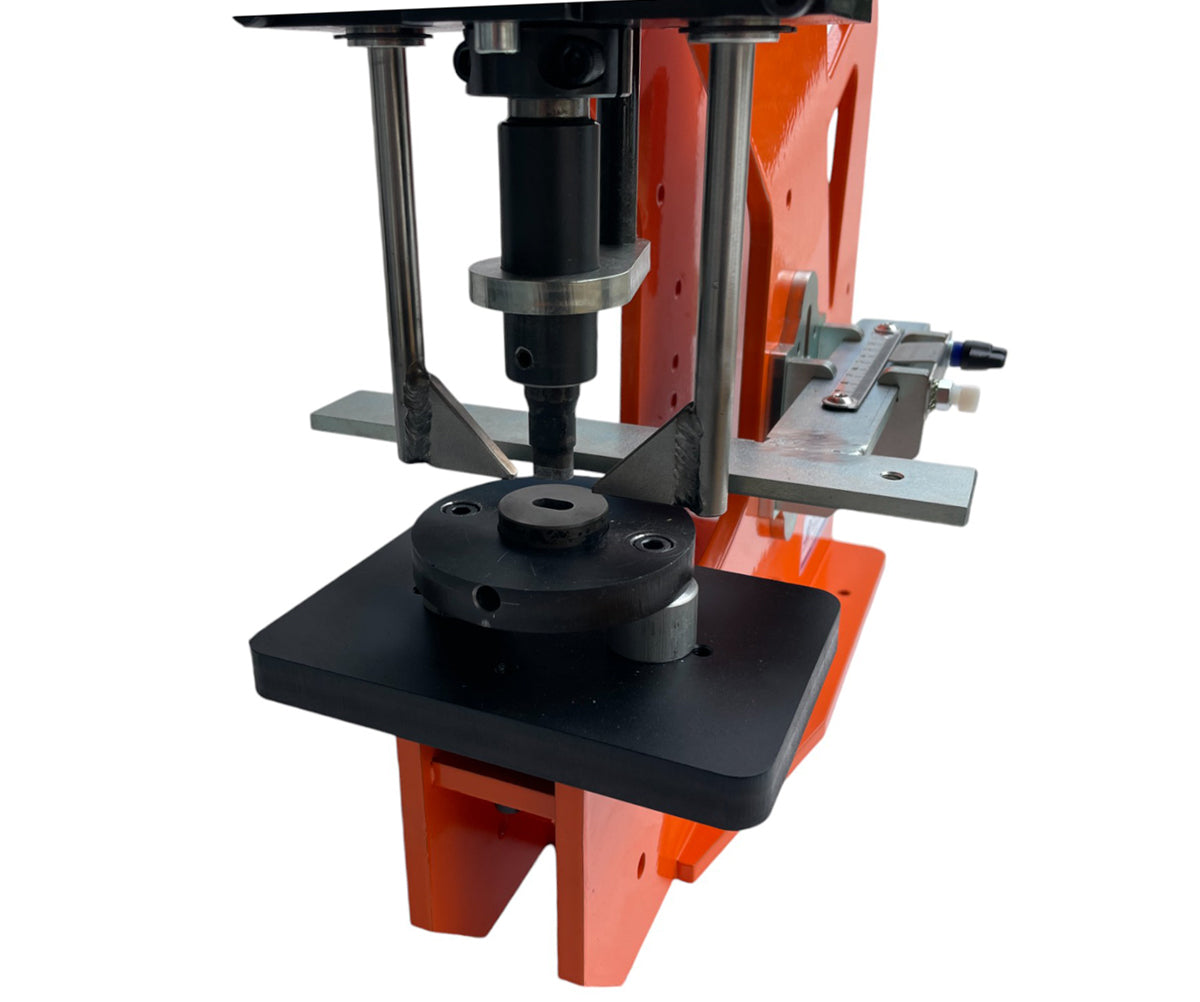

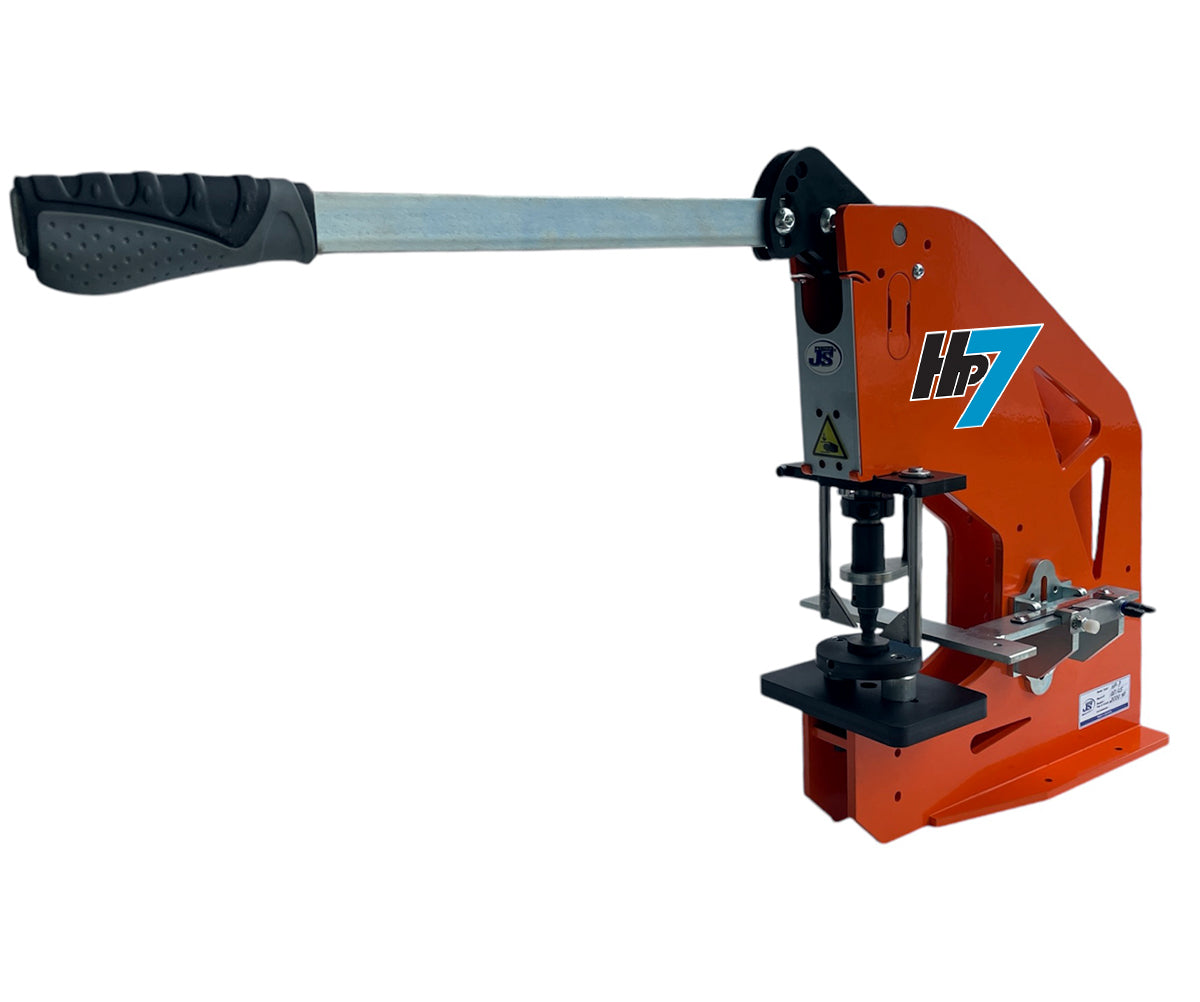

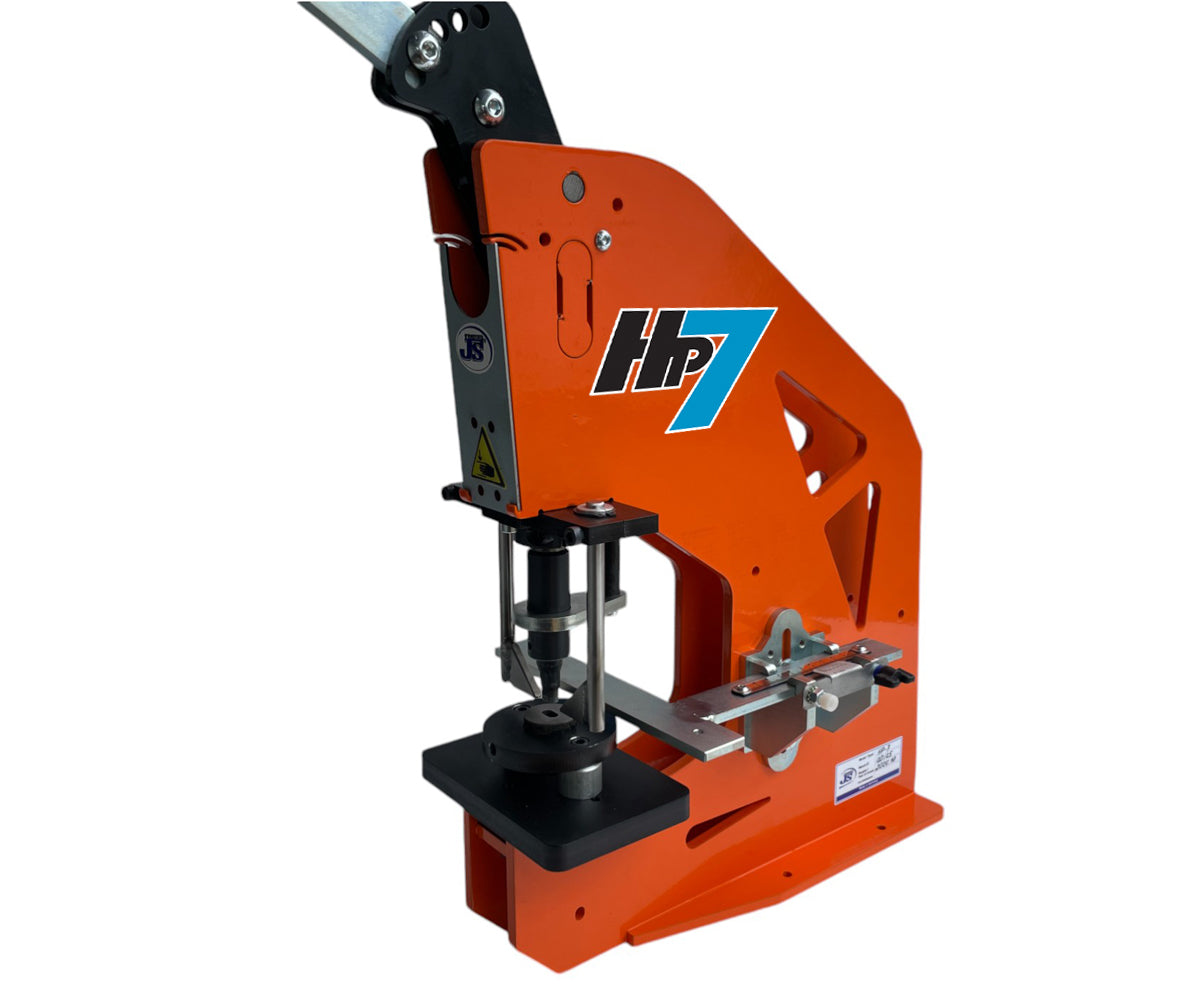

  • Profilstanze für schmale Öffnungen mit starrer Abstreifer-Vorrichtung

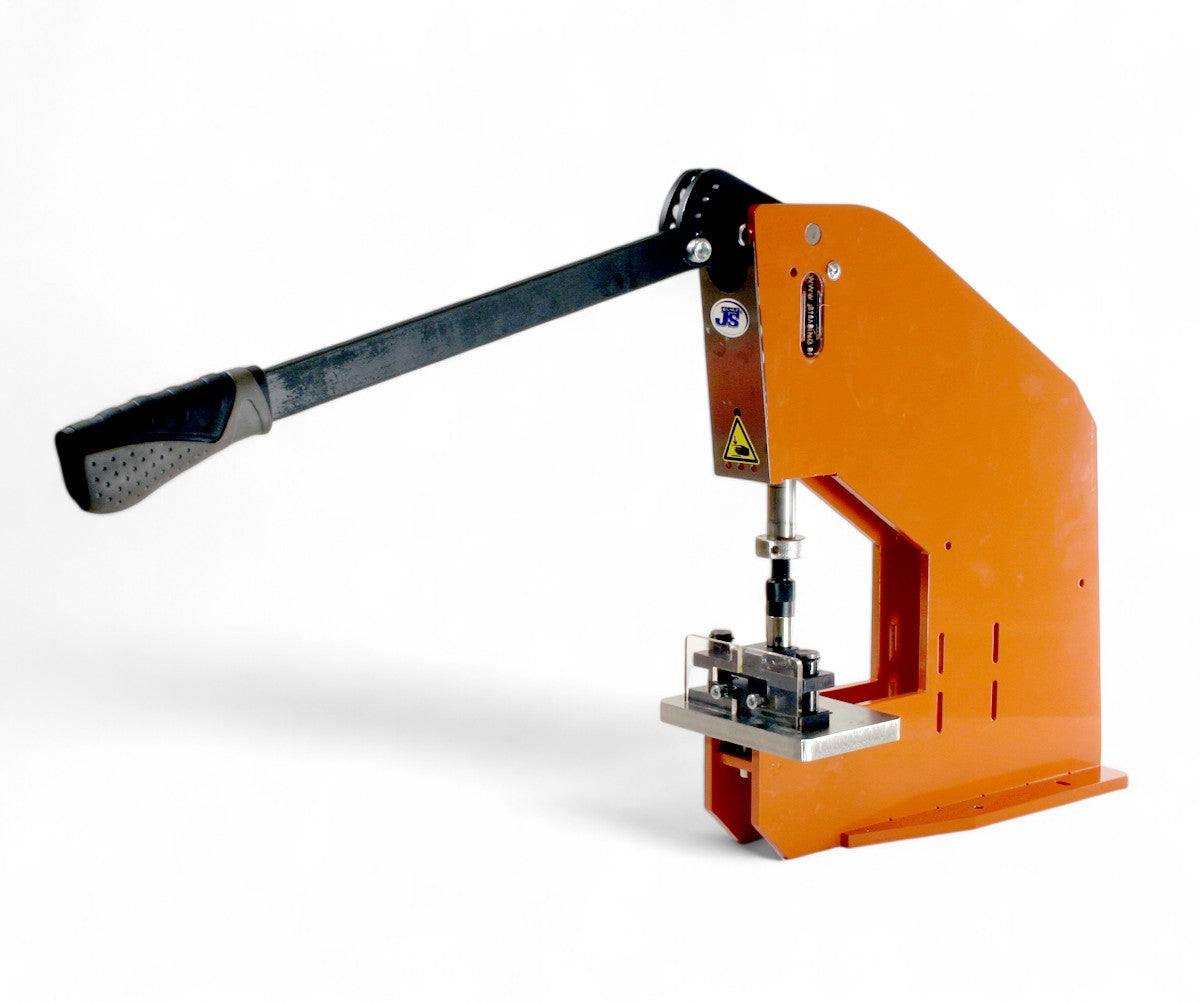

  • Streifen-Stanzschere mit Abzwickvorrichtung zum Beschneiden von Kunststoffblättchen in 3 bis 4 mm Stärke, etwa für Laborstreifen oder Lackierproben

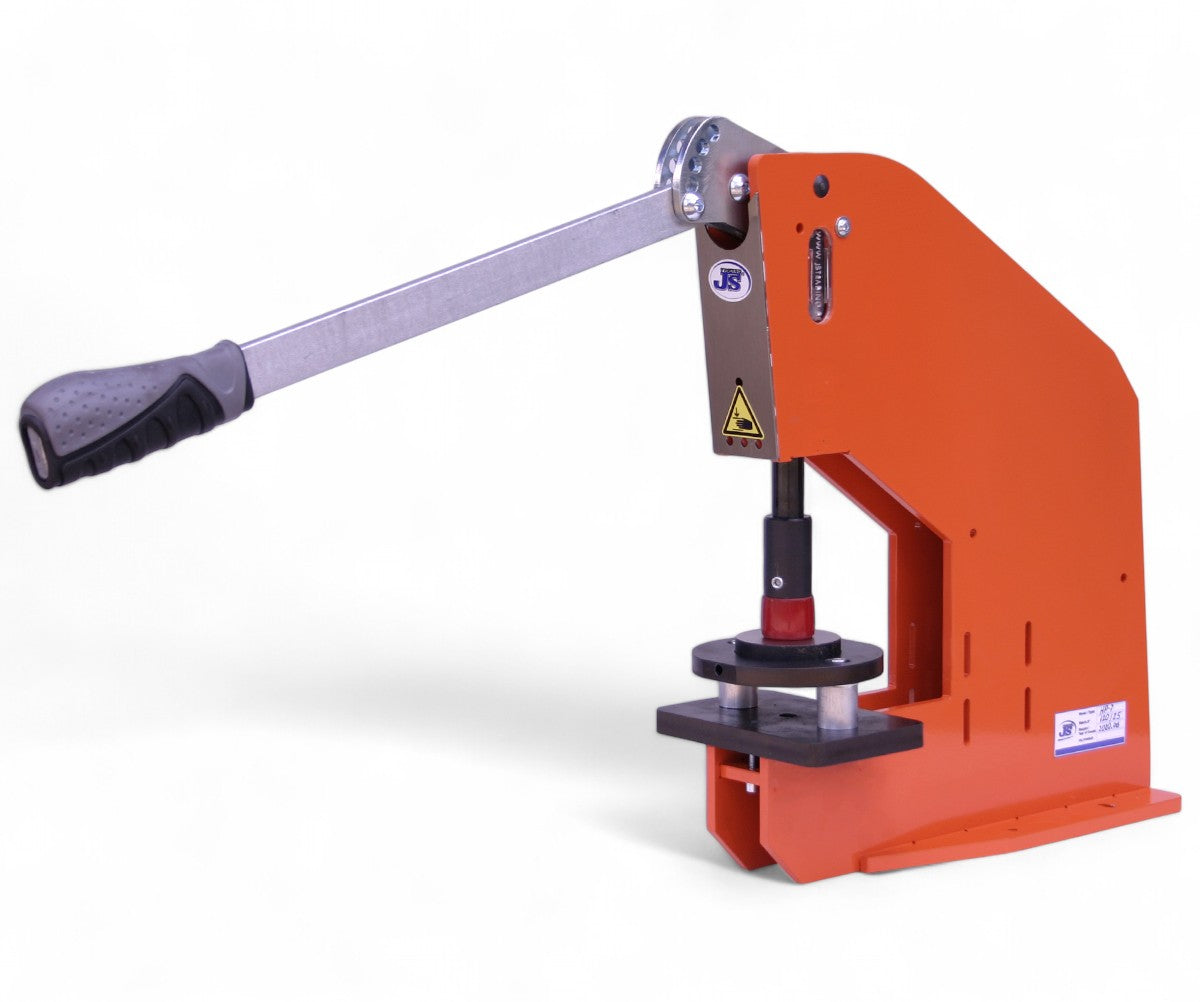

  • Blech-Lochstanzset bis Ø 50 mm Lochdurchmesser
