Blechstanzen: Lochen, Ausklinken und Runden von Blech

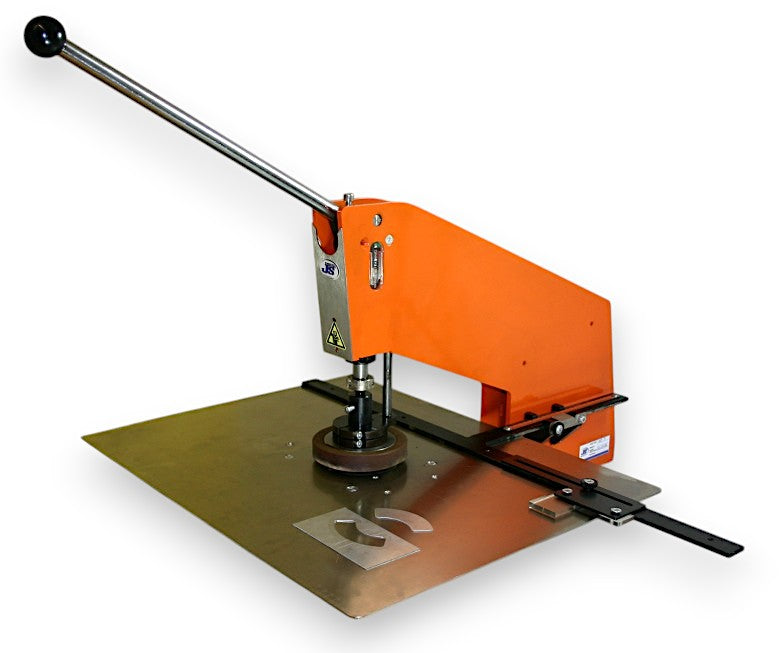

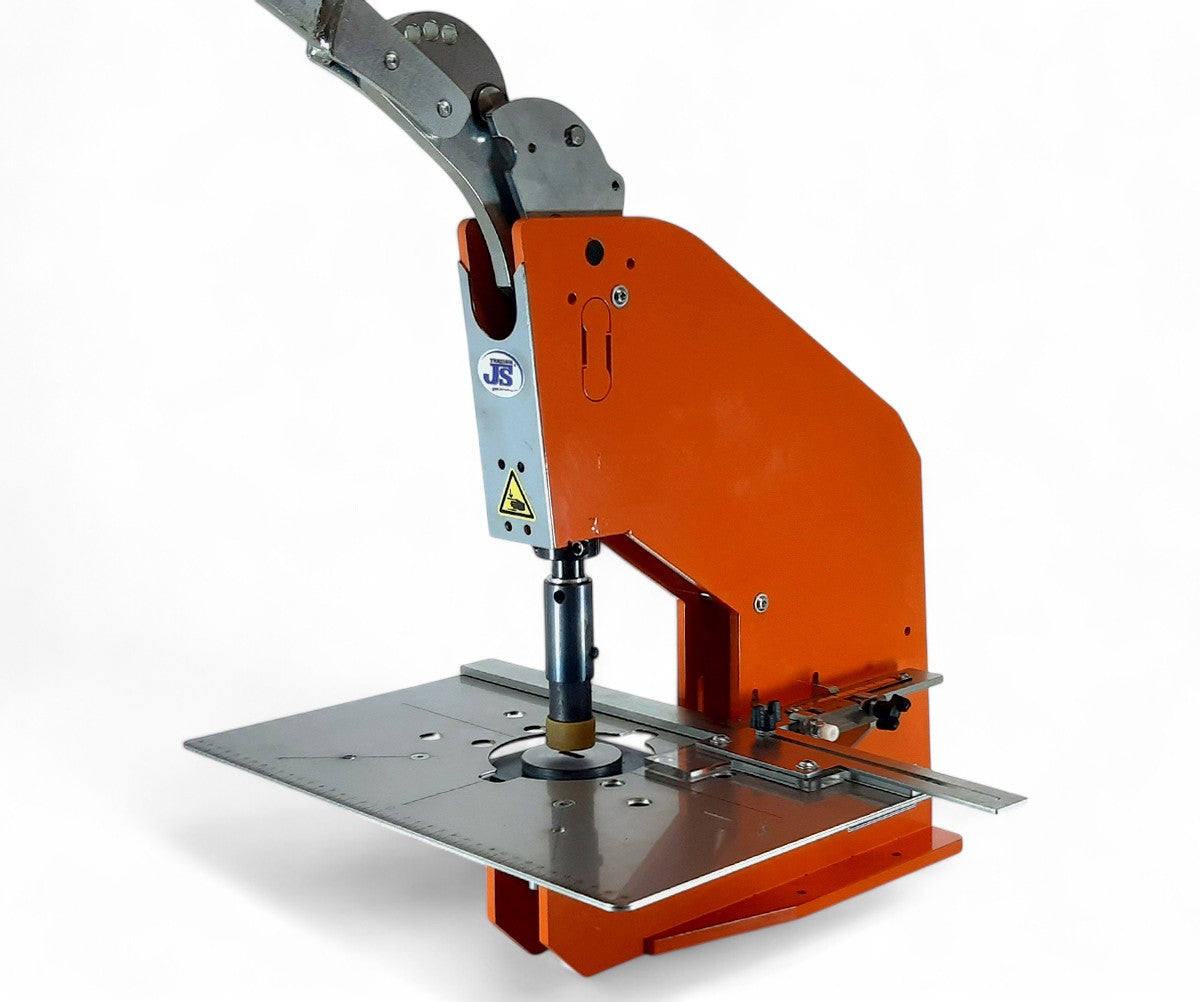

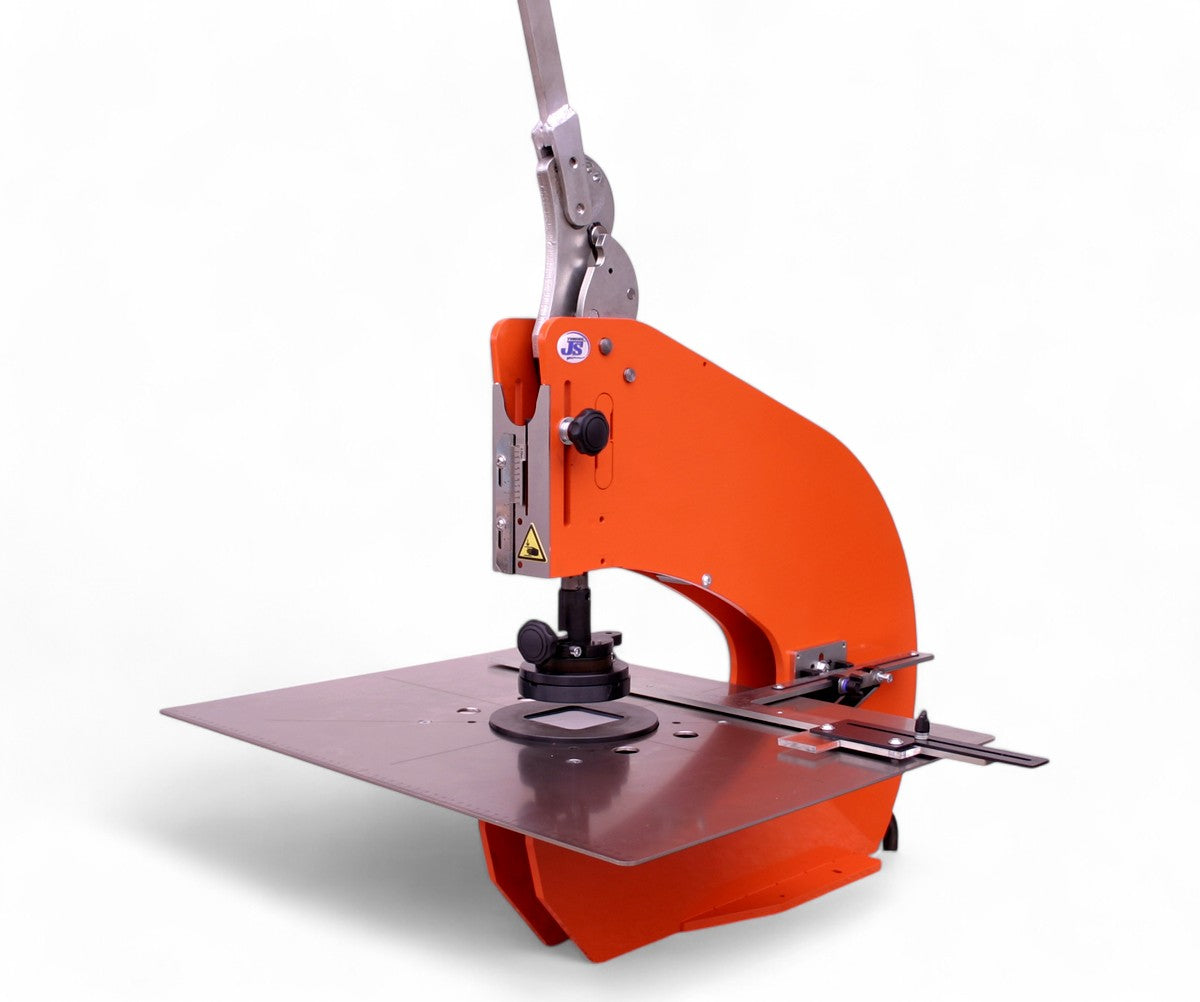

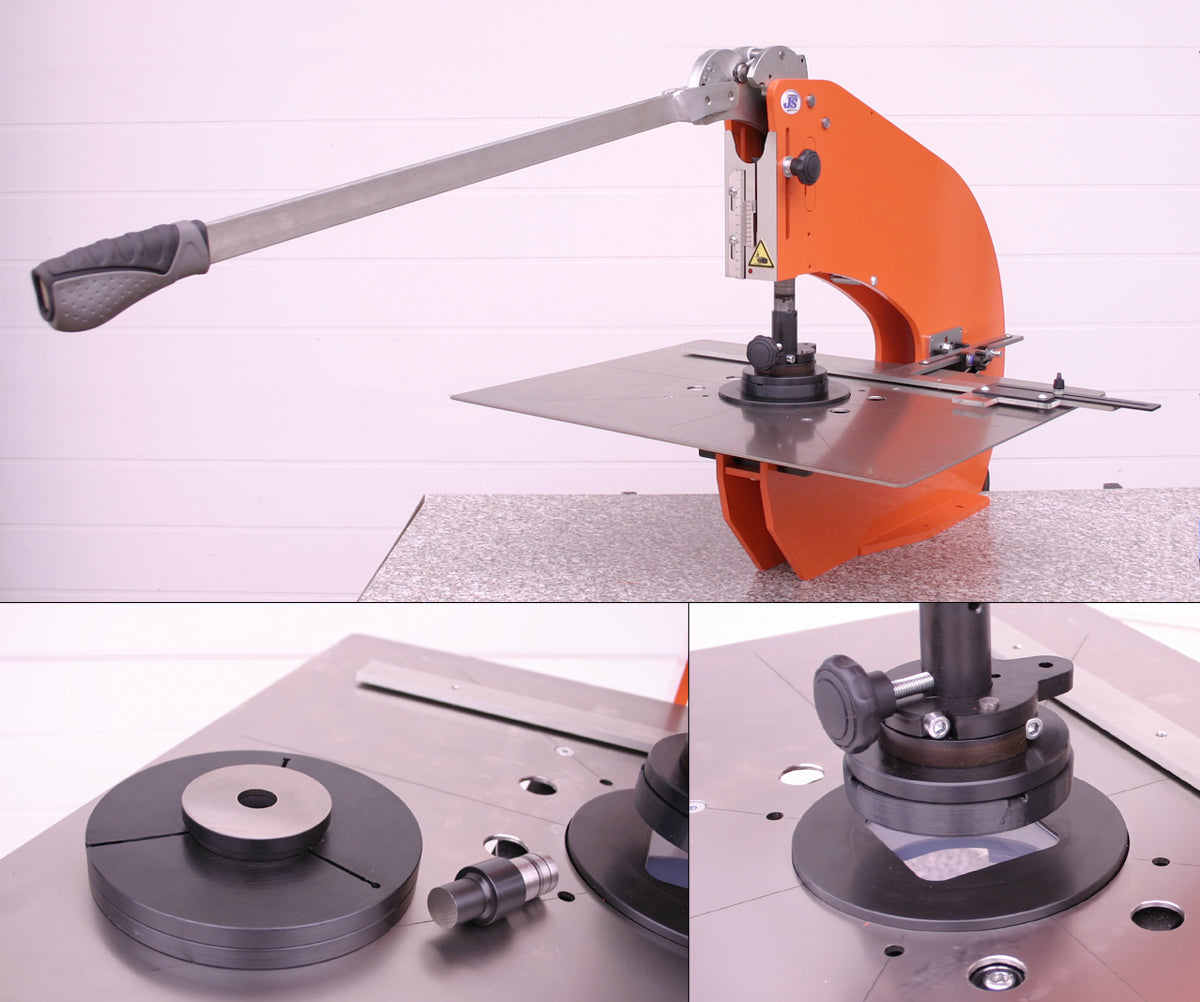

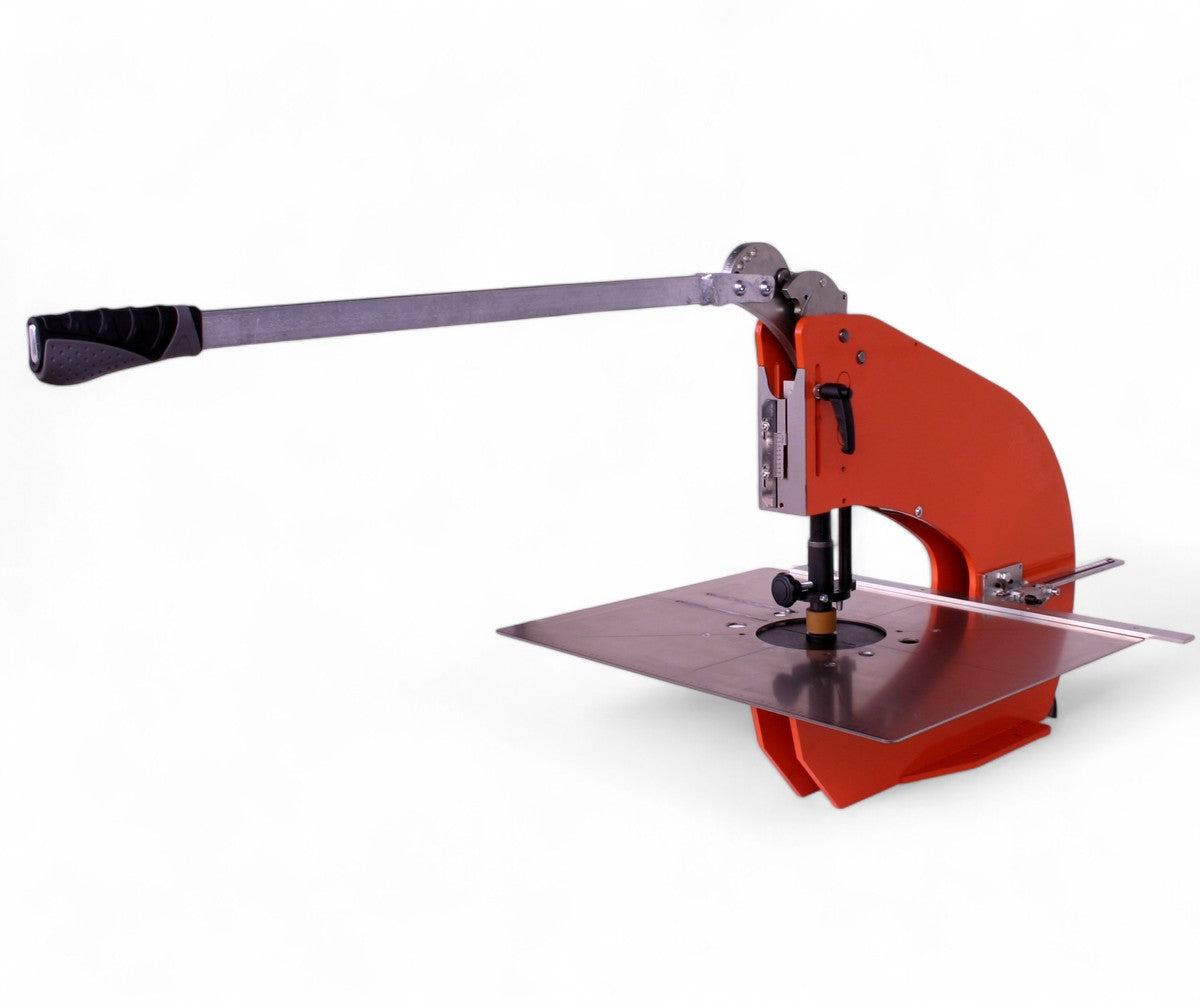

Blechstanzen sind Kniehebelpressen mit Lochstempel und Matrize, mit denen Löcher, Langlöcher, Ausklinkungen und abgerundete Ecken in Blech gestanzt werden. In dieser Kategorie finden Sie die HP-7 in mehreren Kraftstufen bis 50 kN, ausgerüstet für Lochungen, Profile, Deckel und Sonderteile, sowie Blechstanzwerkzeuge nach Maß. Jede Presse wird für ihre Stanzaufgabe ausgerüstet und ist deshalb auf Anfrage erhältlich.

Welche Werkzeugaufnahmen gibt es?

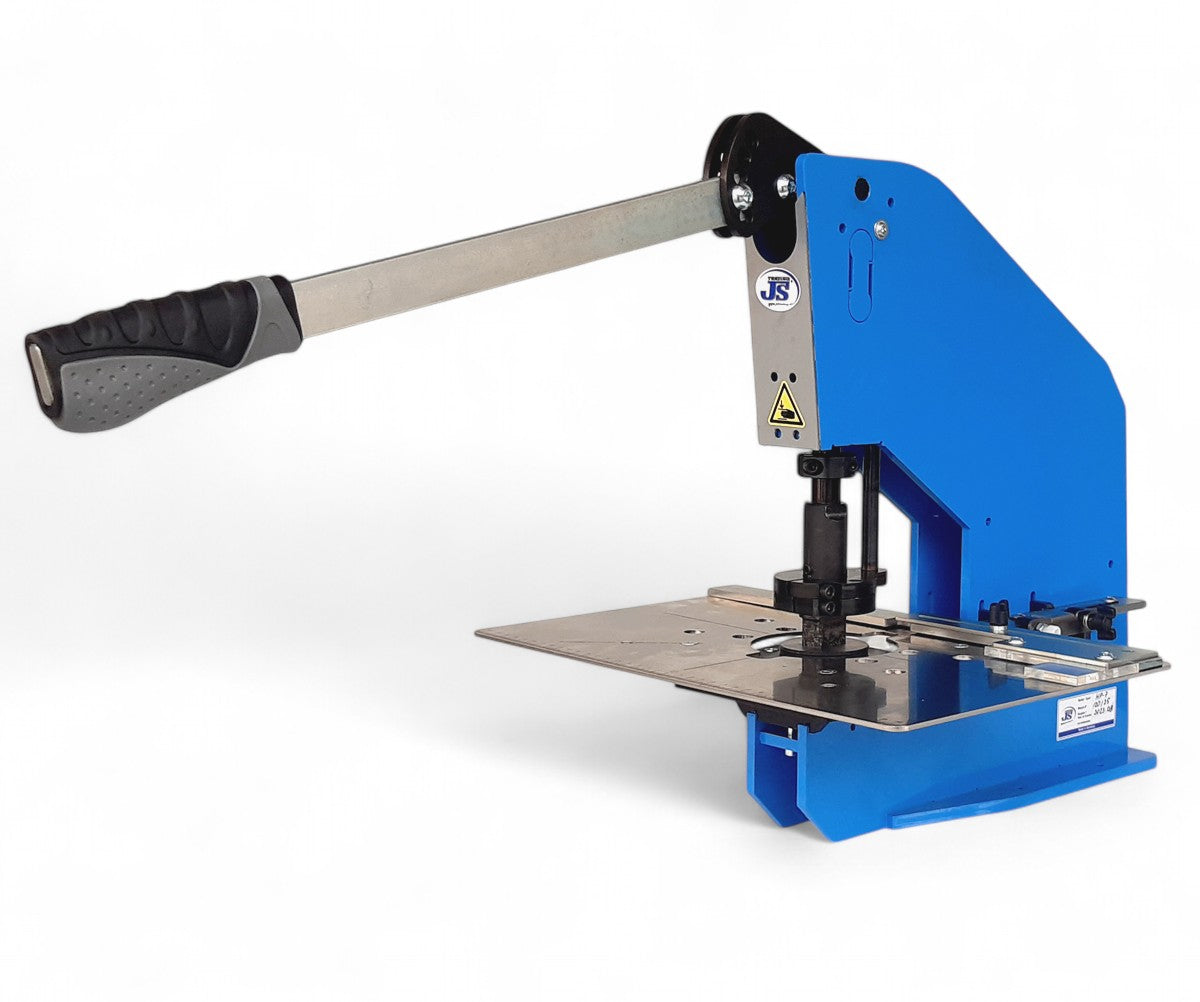

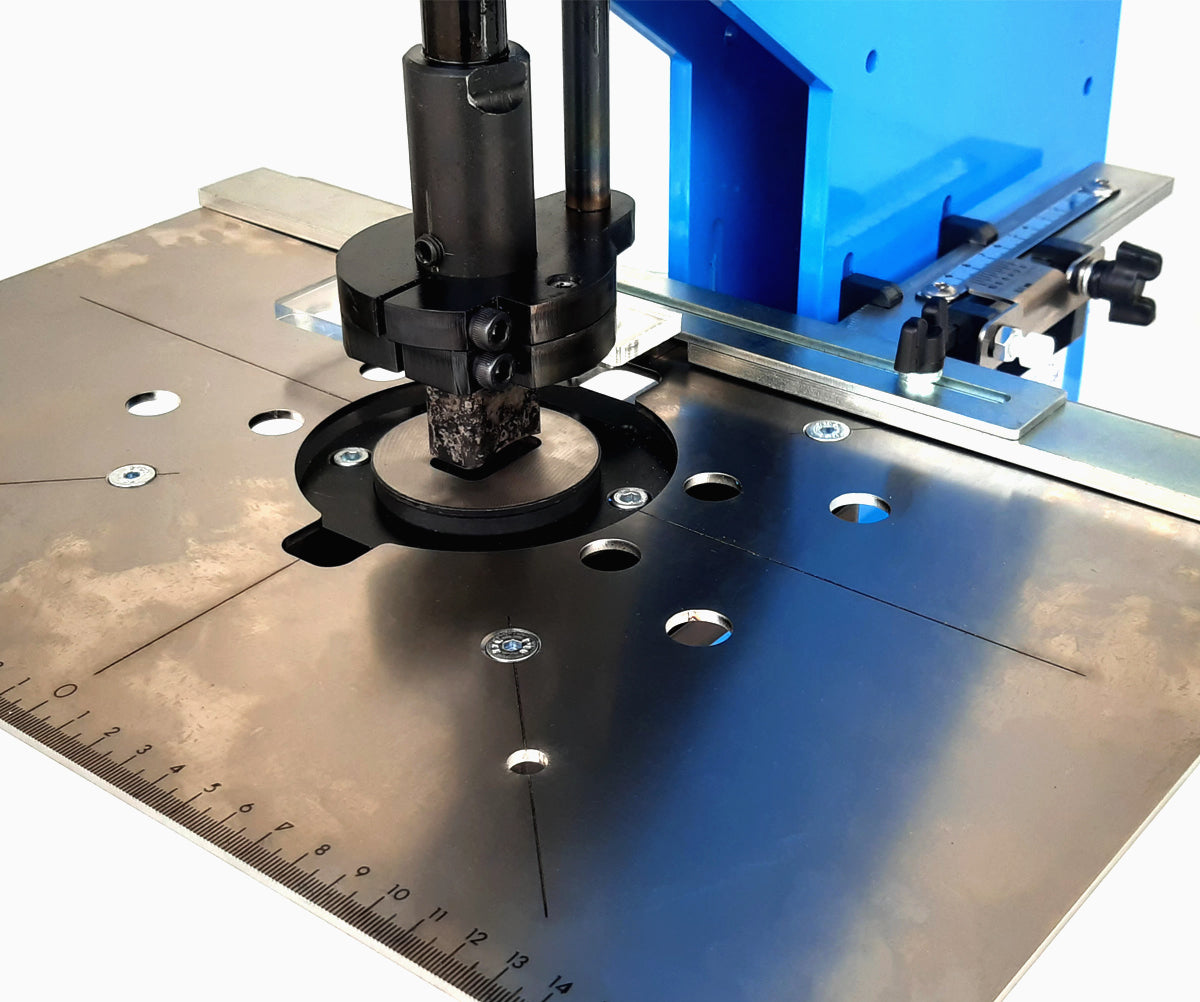

  • Schnellwechselaufnahme: Lochstempel lassen sich rasch tauschen, mit Justierung und Verdrehungsschutz

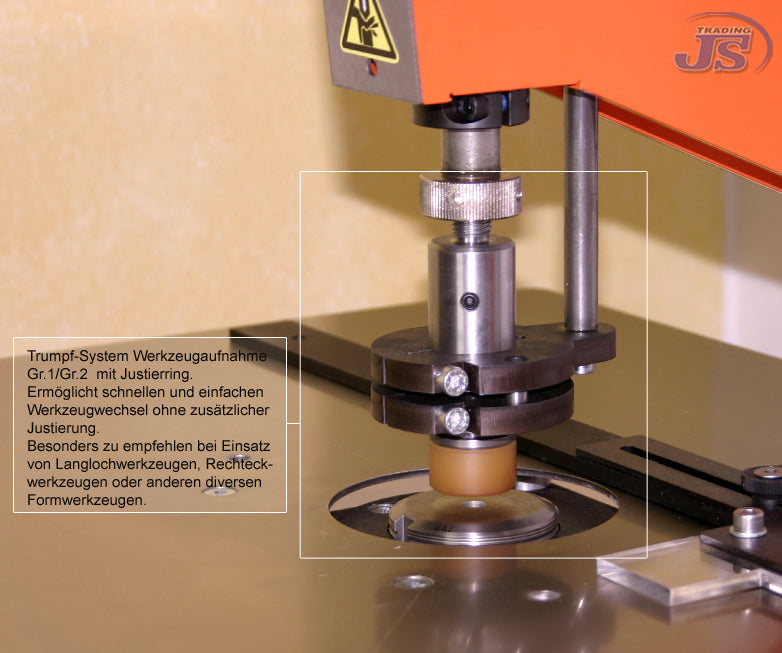

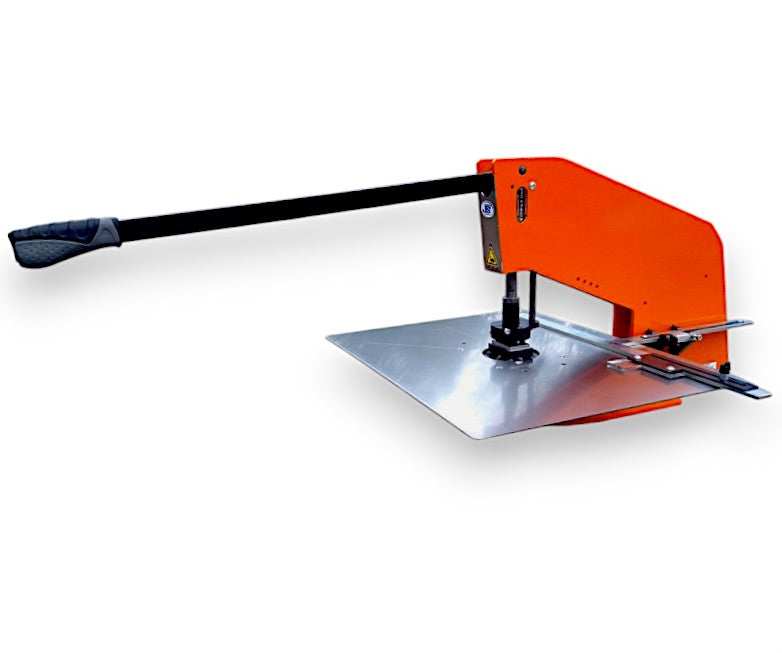

  • Trumpf-Werkzeugaufnahme: nimmt Trumpf-Systemwerkzeuge zum Stanzen, Ausklinken und Runden auf

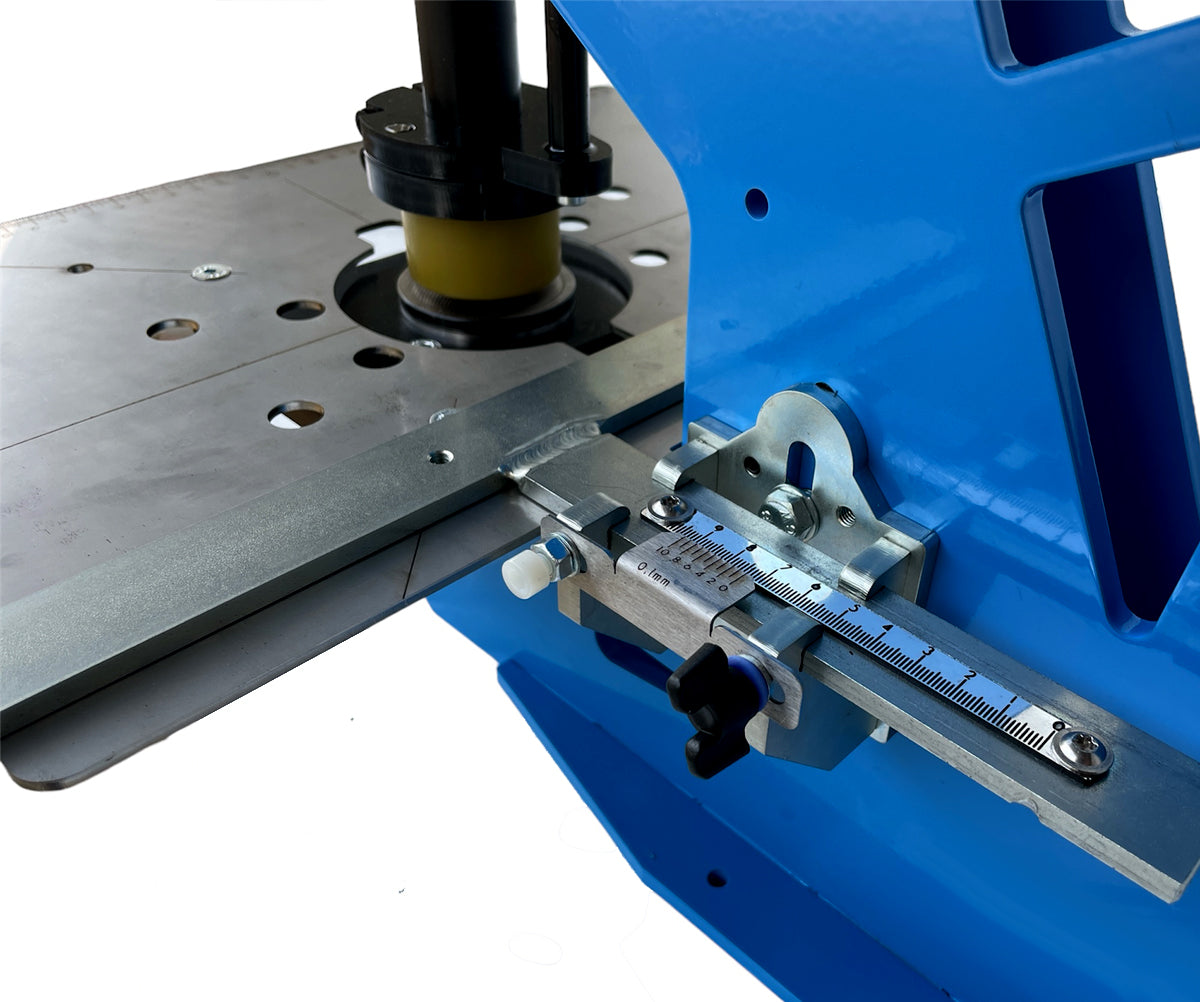

  • RG-12-Aufnahme: alternativ zum Trumpf-System, mit X-Y-Anschlag
  • Lochstanzset: Werkzeuge bis Ø 50 mm Lochdurchmesser

Welcher Abstreifer passt?

Beim Rückhub würde der Stempel das Blech mit nach oben ziehen. Der Abstreifer hält es zurück. Es gibt drei Bauarten:

  • Federabstreifer: fixiert das Material während des Stanzens und drückt es danach vom Stanzmesser

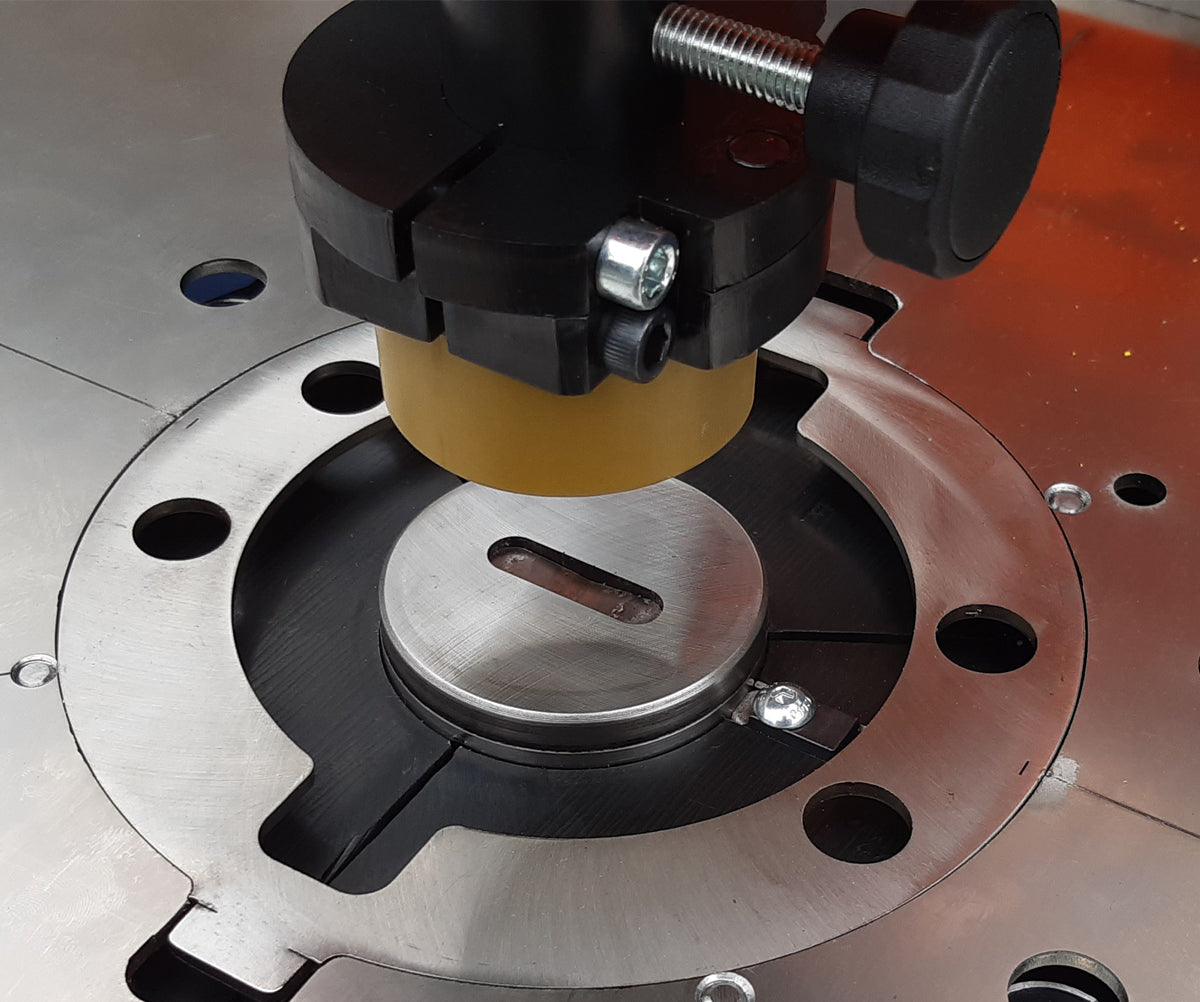

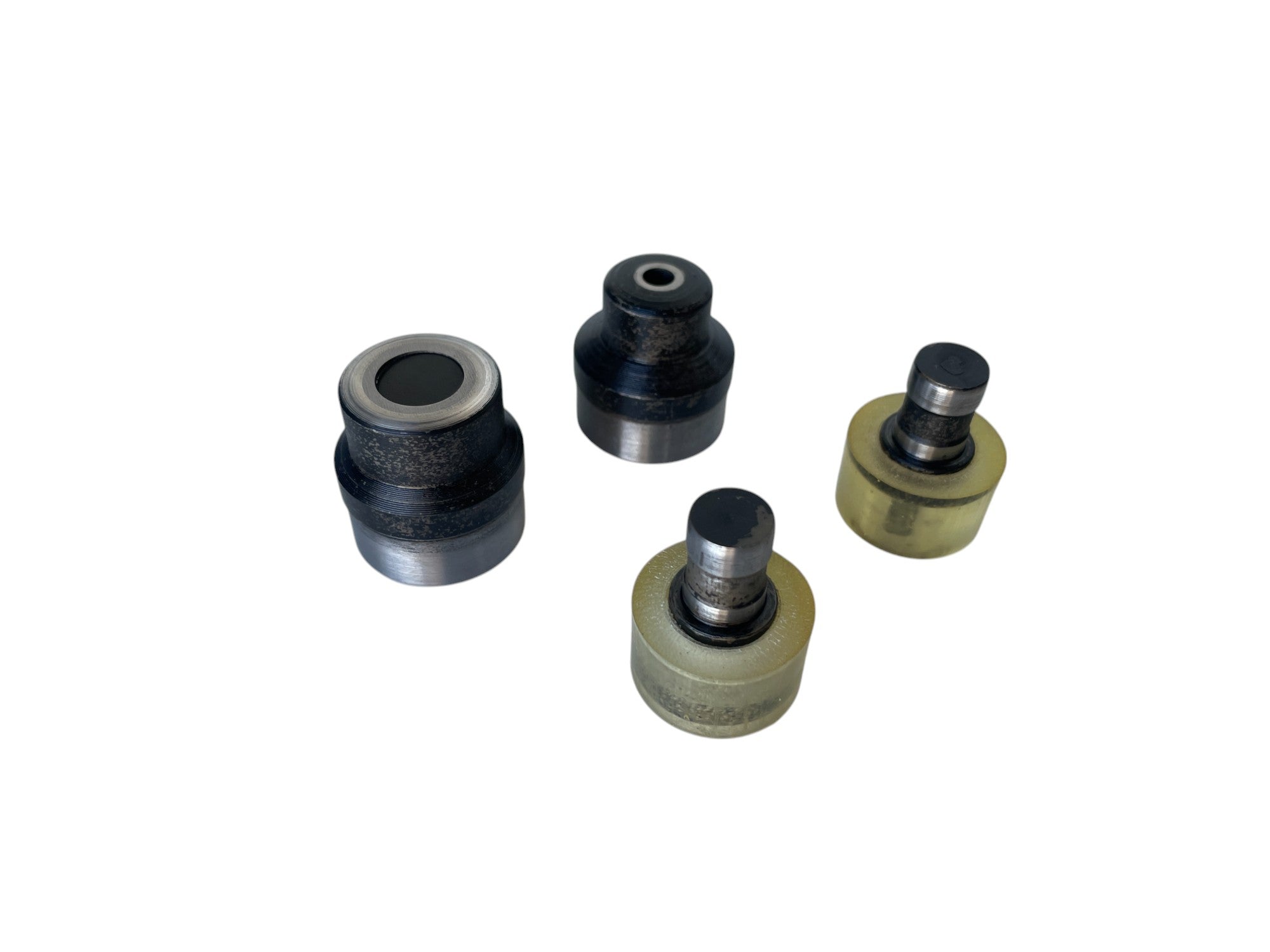

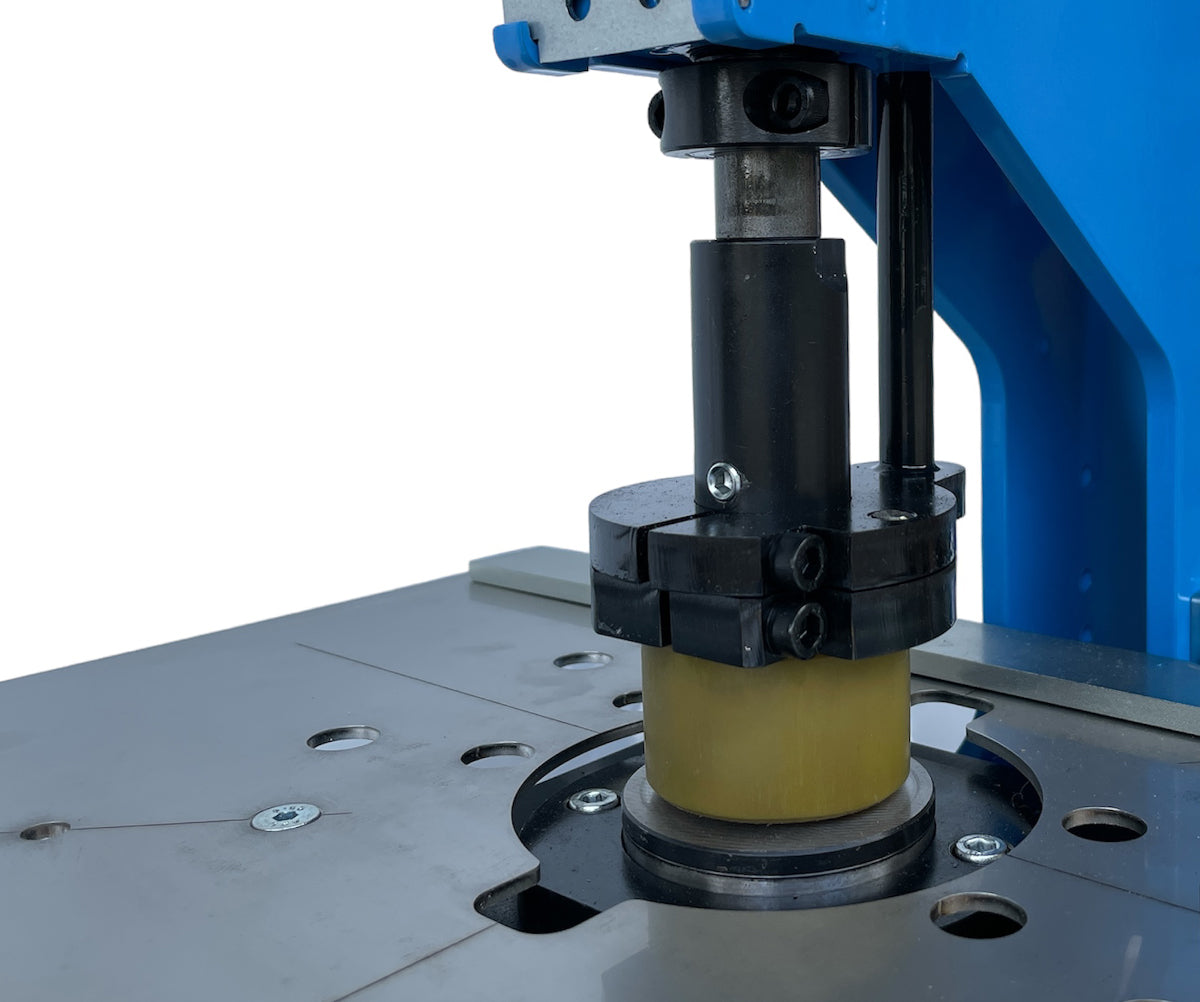

  • PU-Abstreifer aus Polyurethan: elastisch und materialschonend, bei Profilstanzen an die Form des Profils angepasst
  • Starrer Abstreifer: fest montiert; er kommt dort zum Einsatz, wo für einen PU-Abstreifer kein Platz ist, etwa bei schmalen Öffnungen in Profilen

Was lässt sich außer runden Löchern stanzen?

  • Ausklinken und Langlöcher, rund oder eckig, auch in Holz, Kunststoff und Alu-Verbundplatten
  • Ecken abrunden mit dem Eckenabrunder

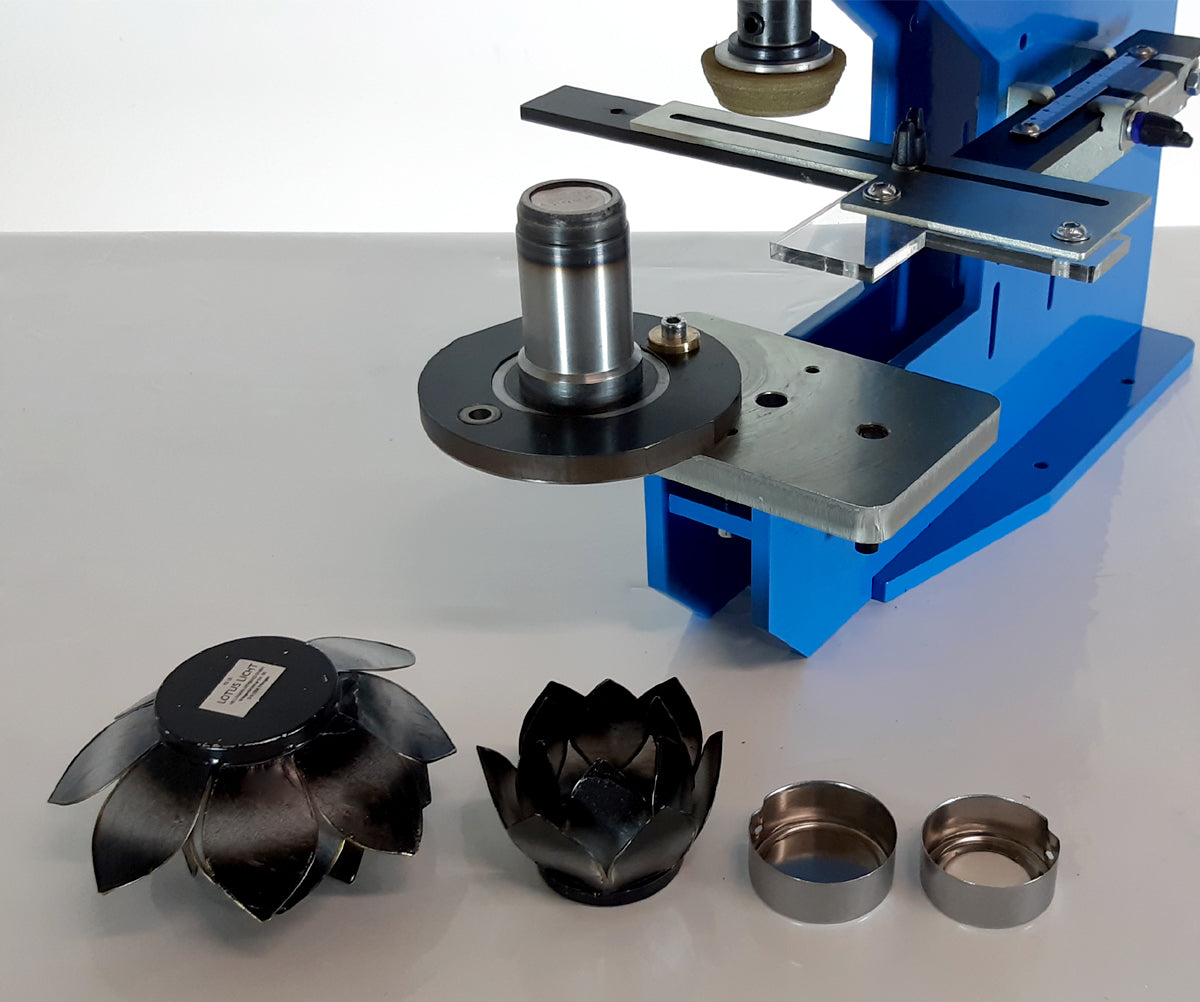

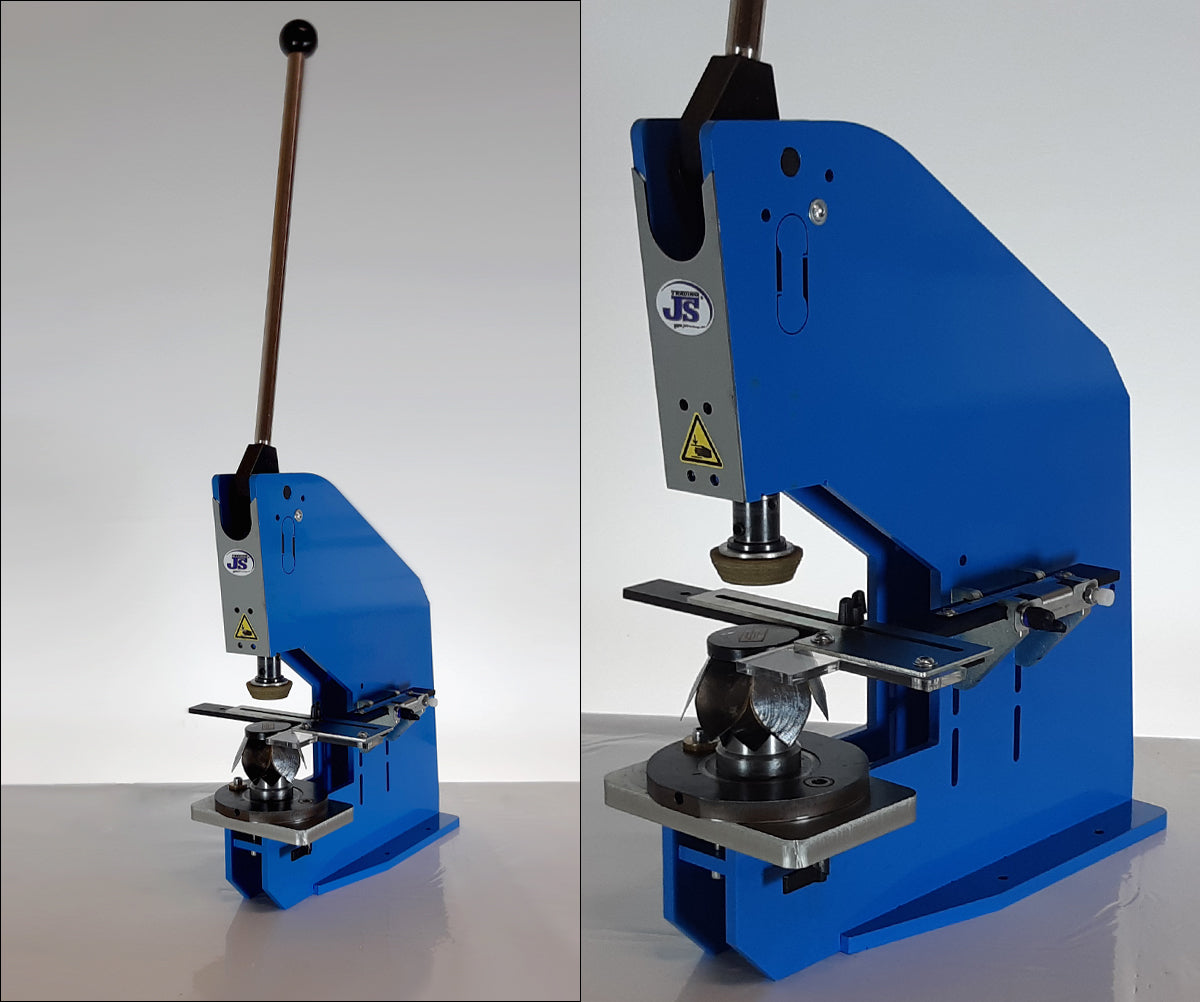

  • Löcher in Blechdeckeln und in Dosen mit hohen Schenkeln
  • Ronden und Logos aus Blech
  • Hauerbuckel für Spengler und Dachdecker mit einem Präge- und Stanzgerät (25 kN, 120 mm Ausladung)

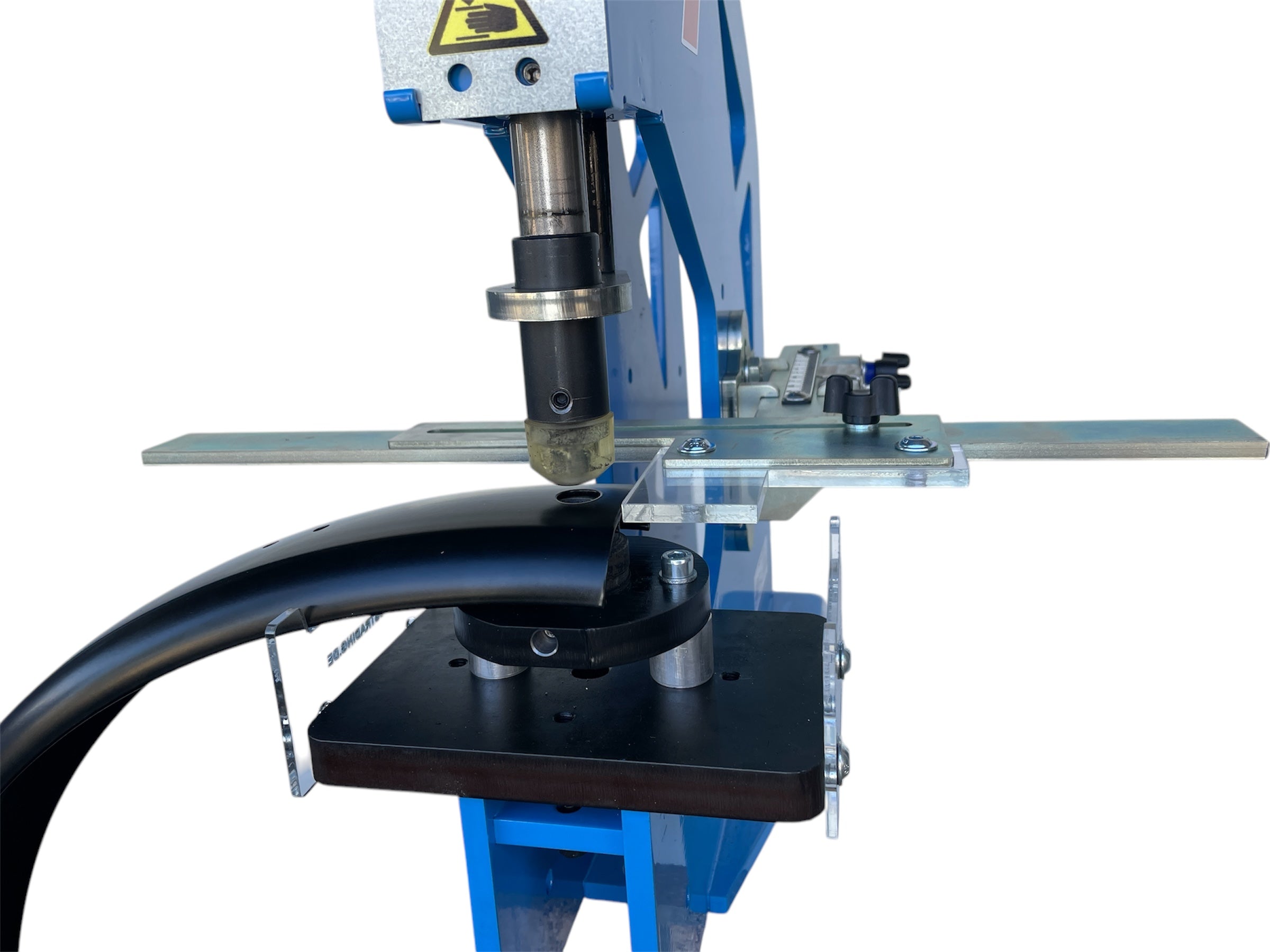

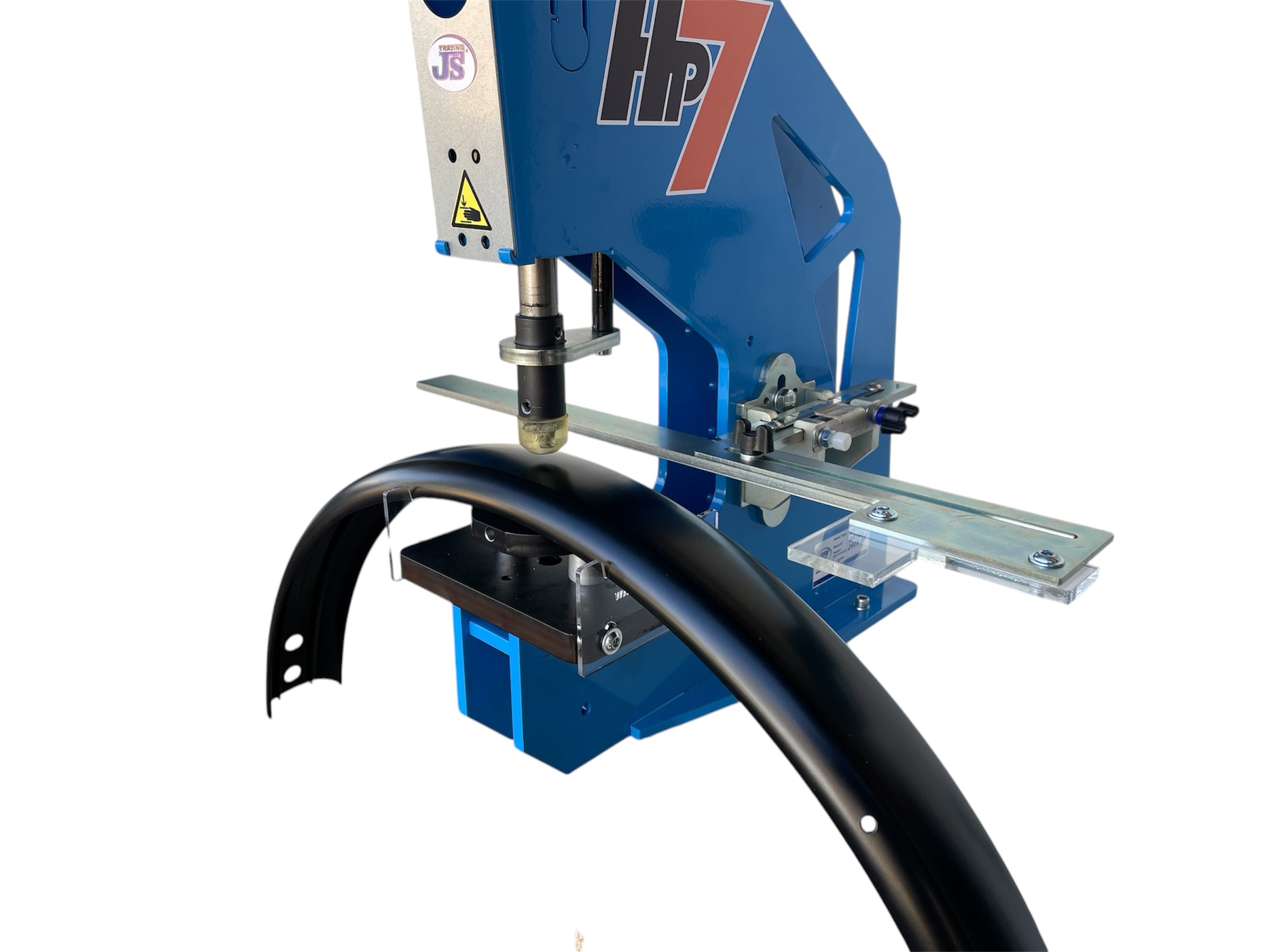

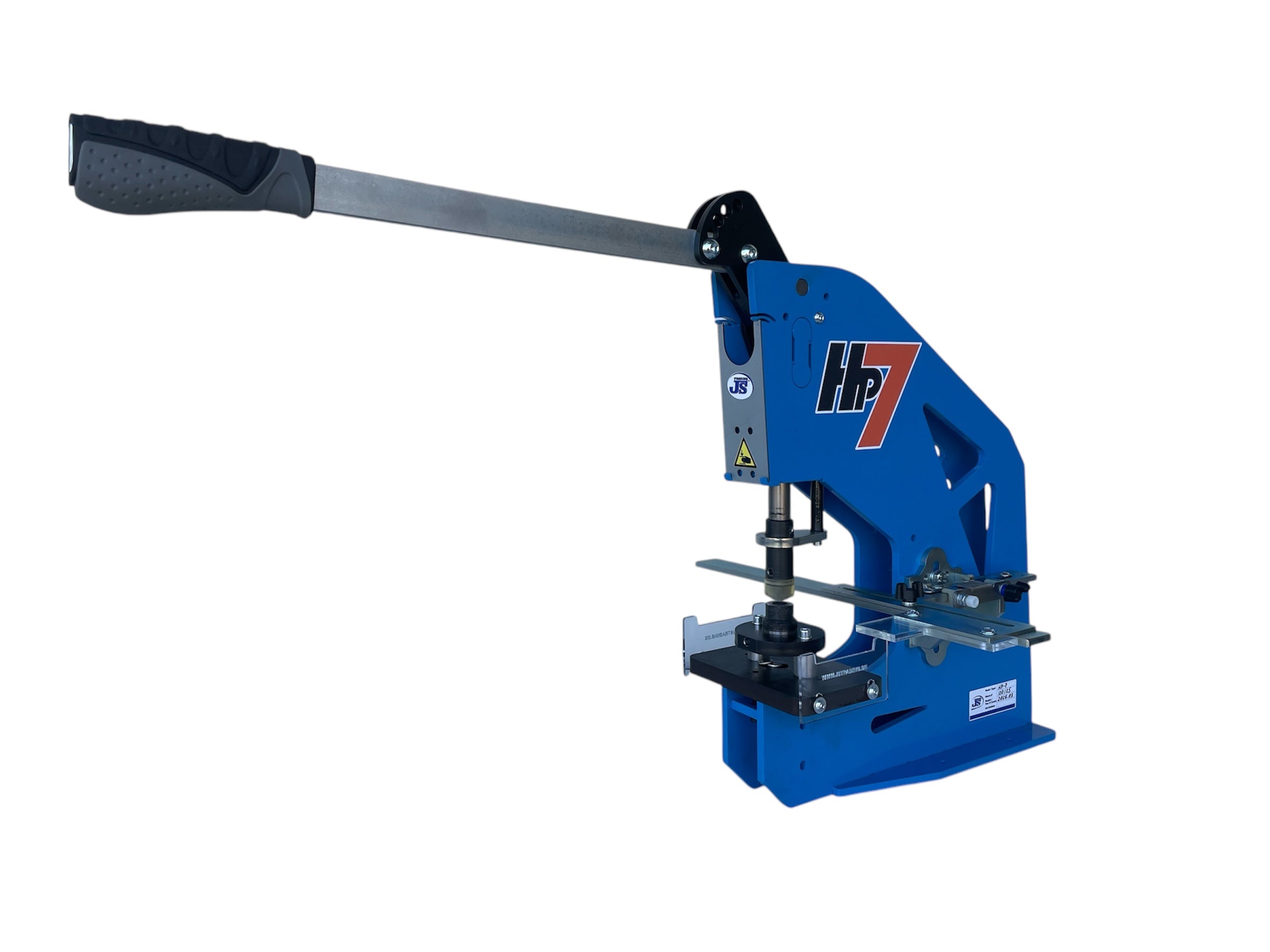

  • Fahrradschutzbleche mit Zentrier- und Führungsvorrichtung und Anschlag

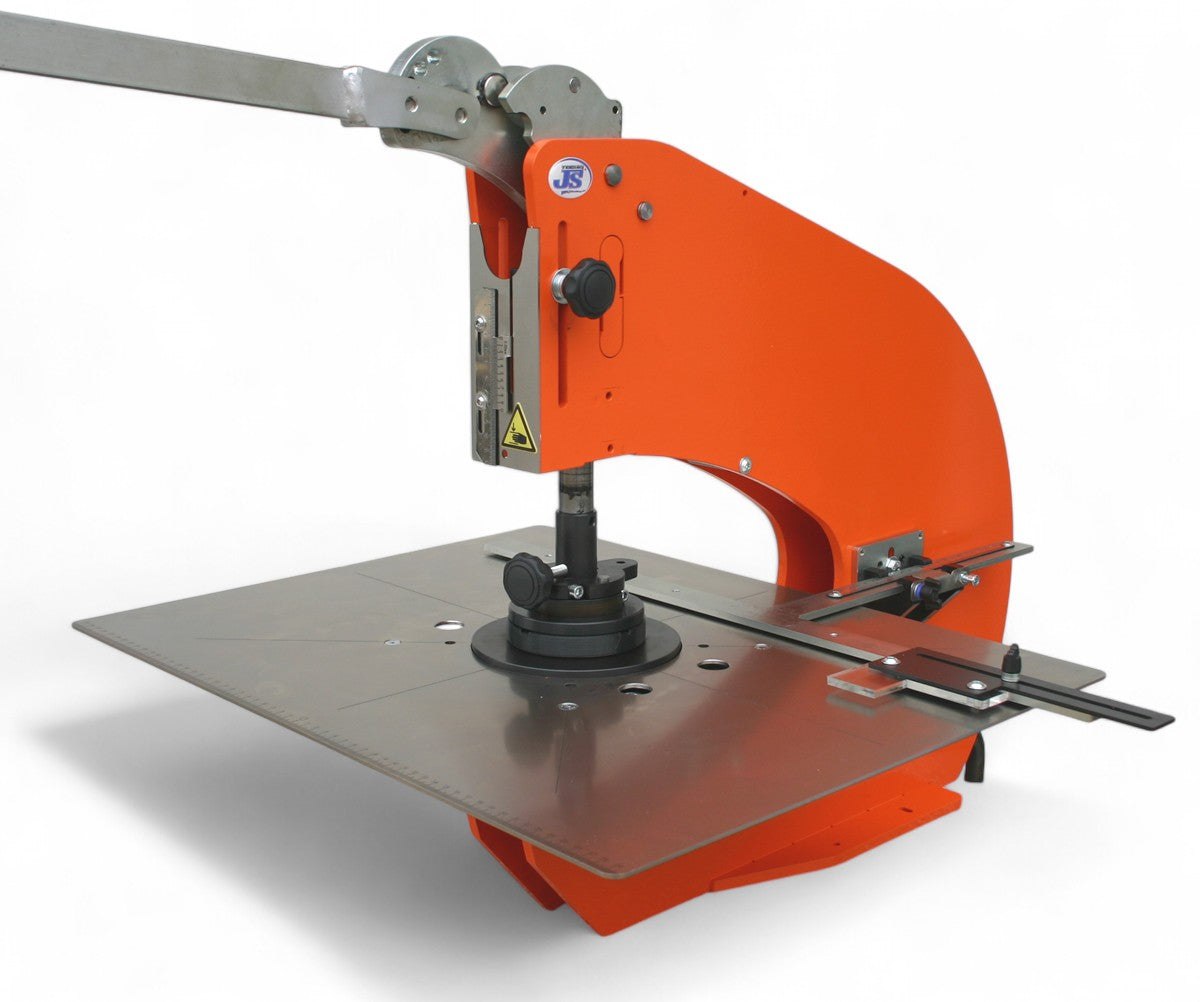

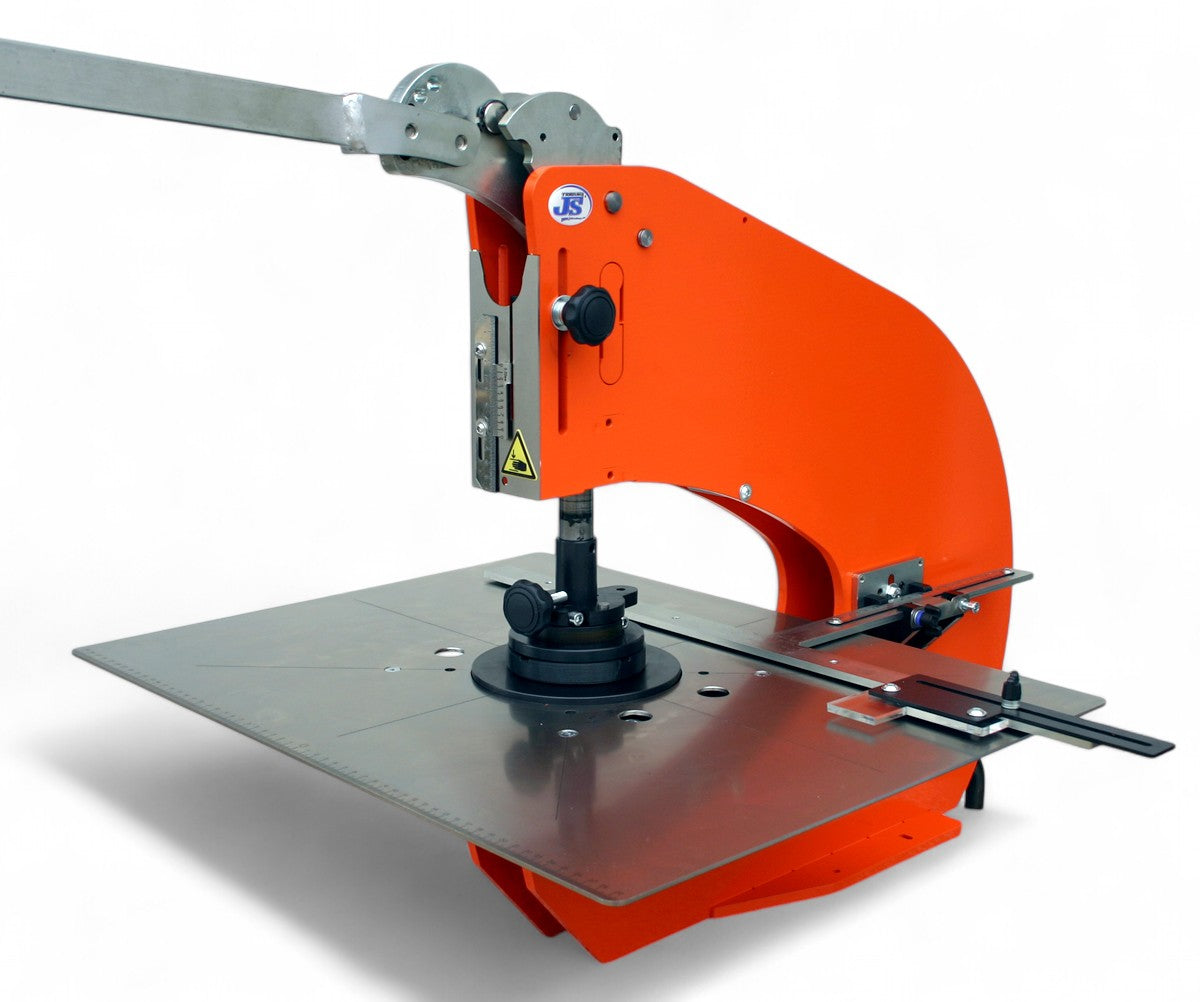

  • Abkanten mit der HP-7-VH in 50 kN

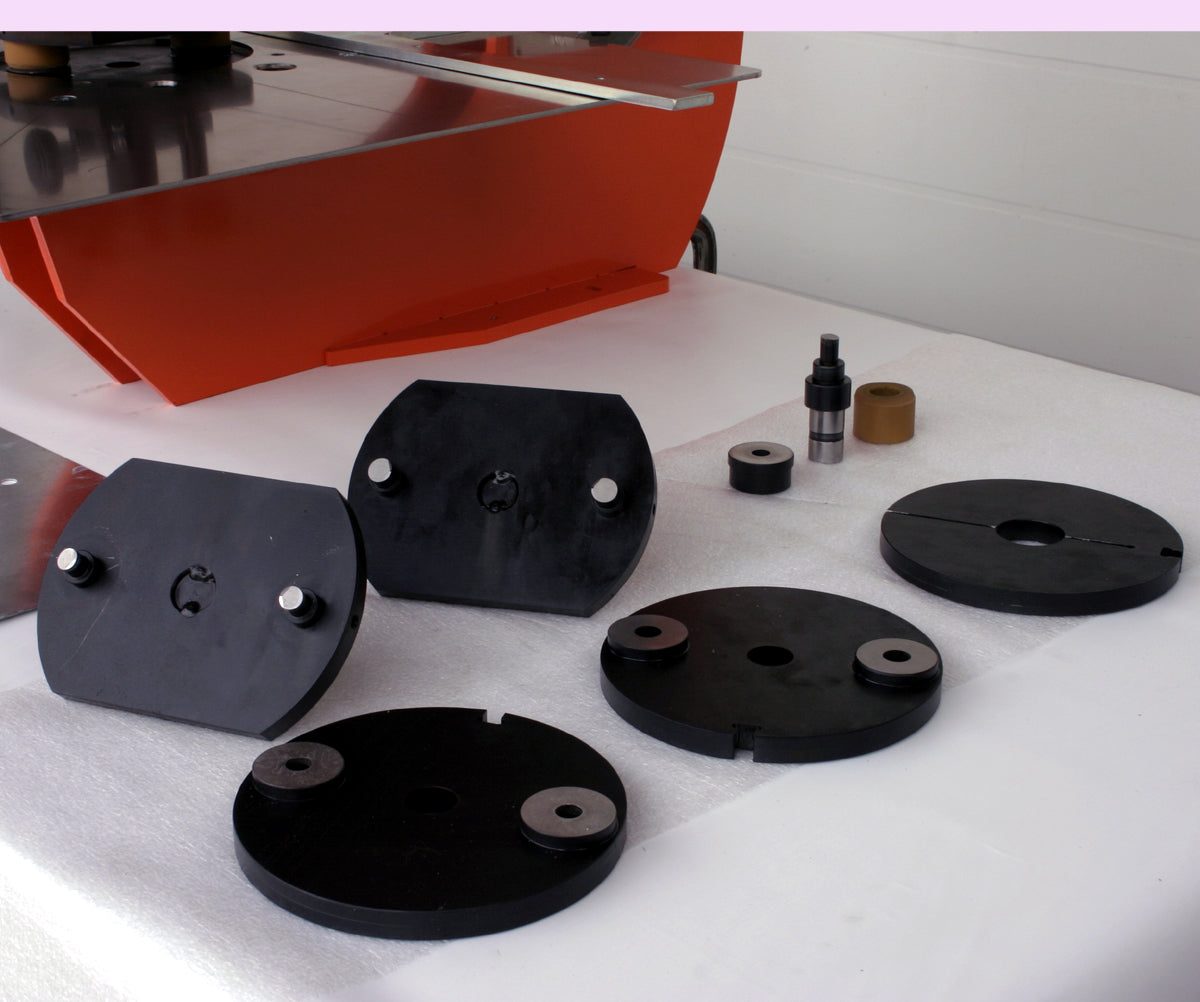

Welche Werkzeuge gibt es nach Maß?

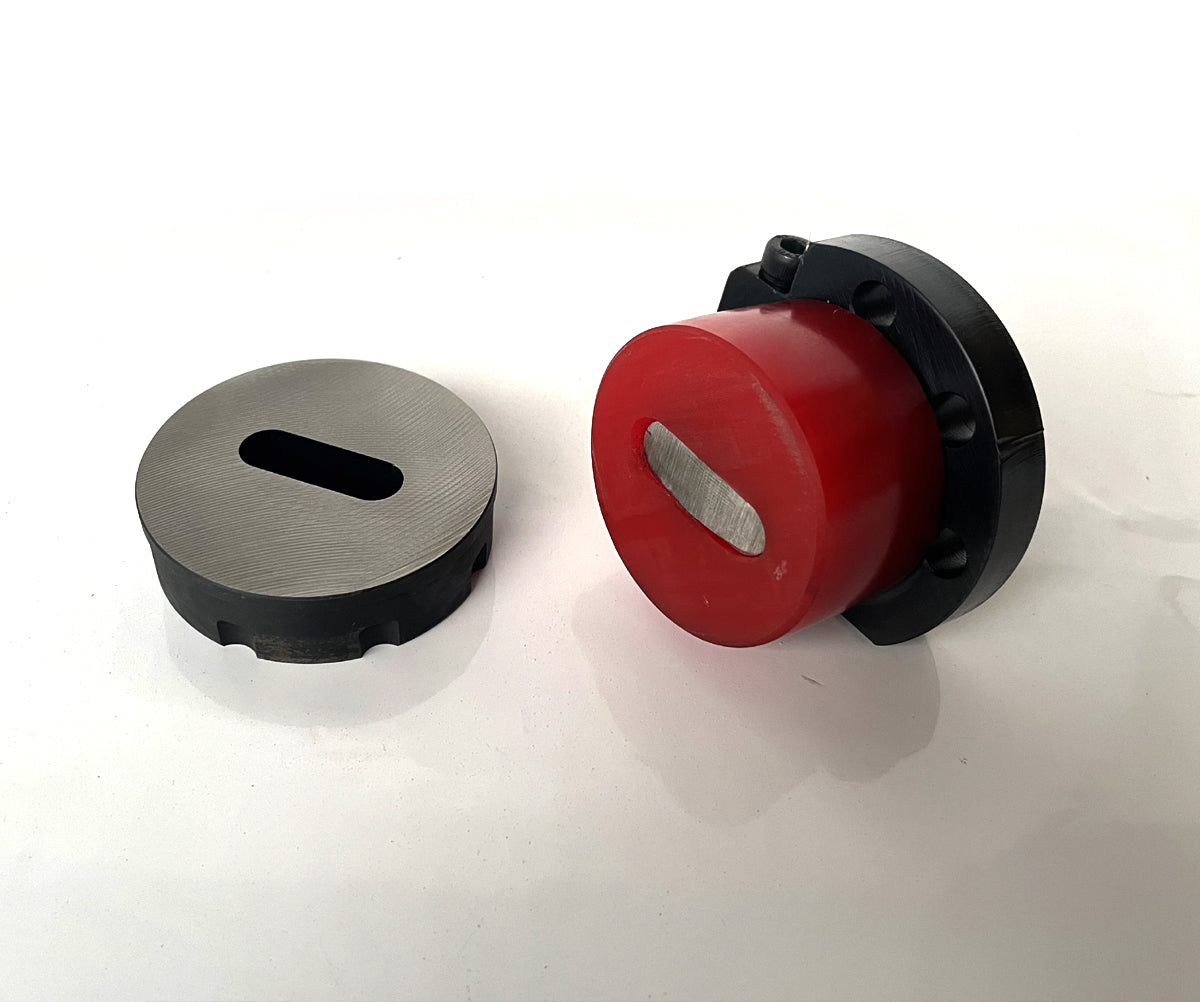

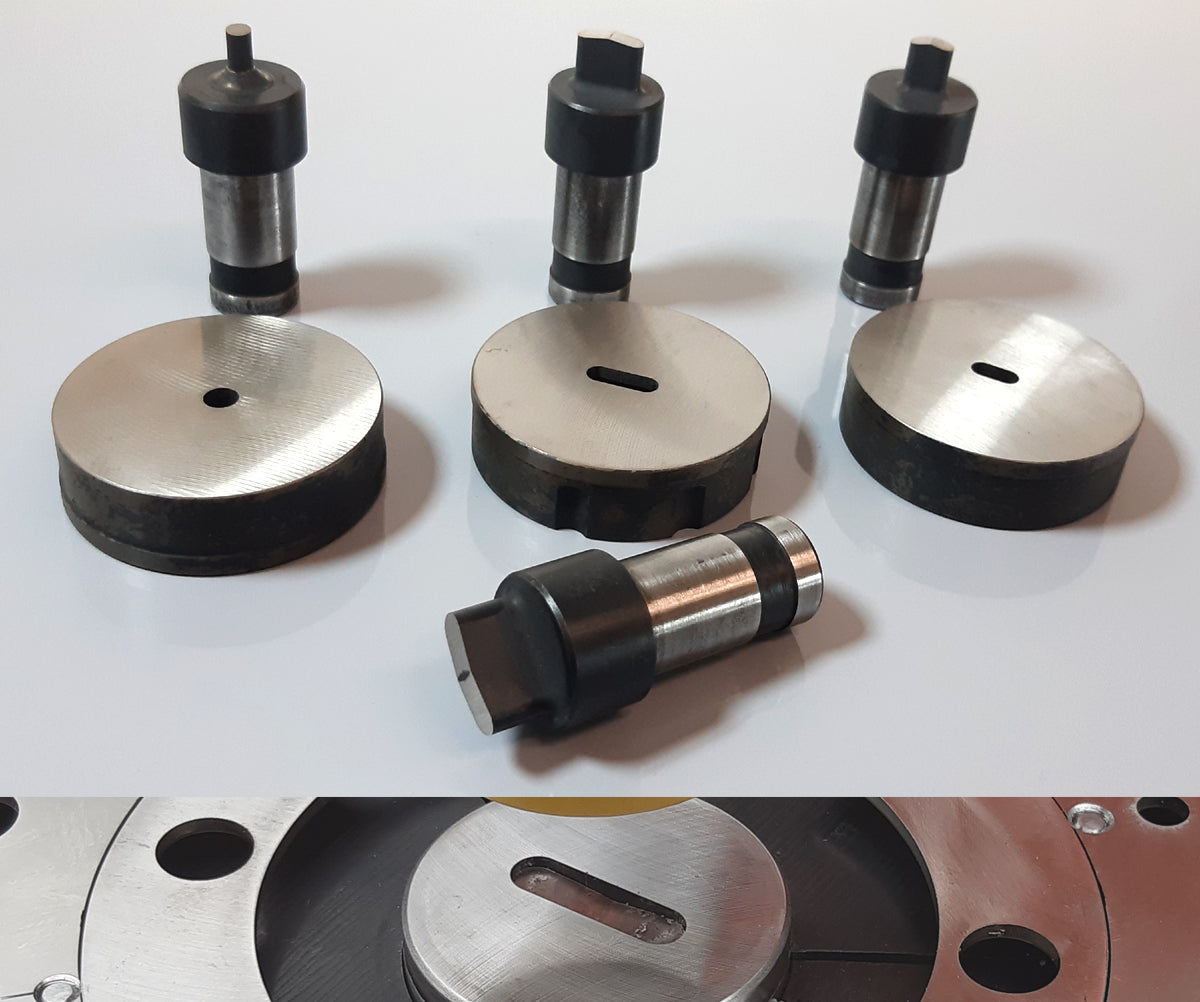

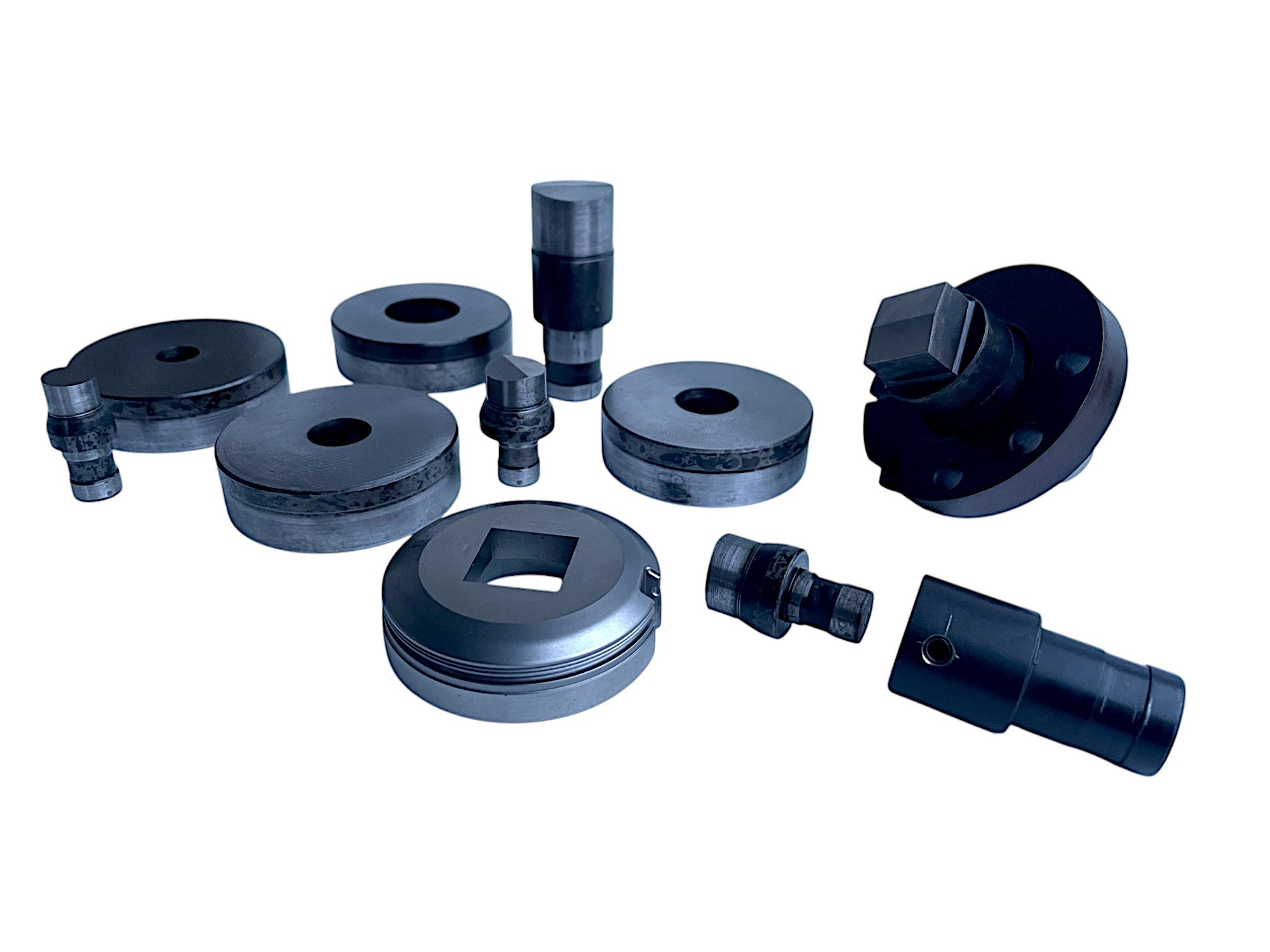

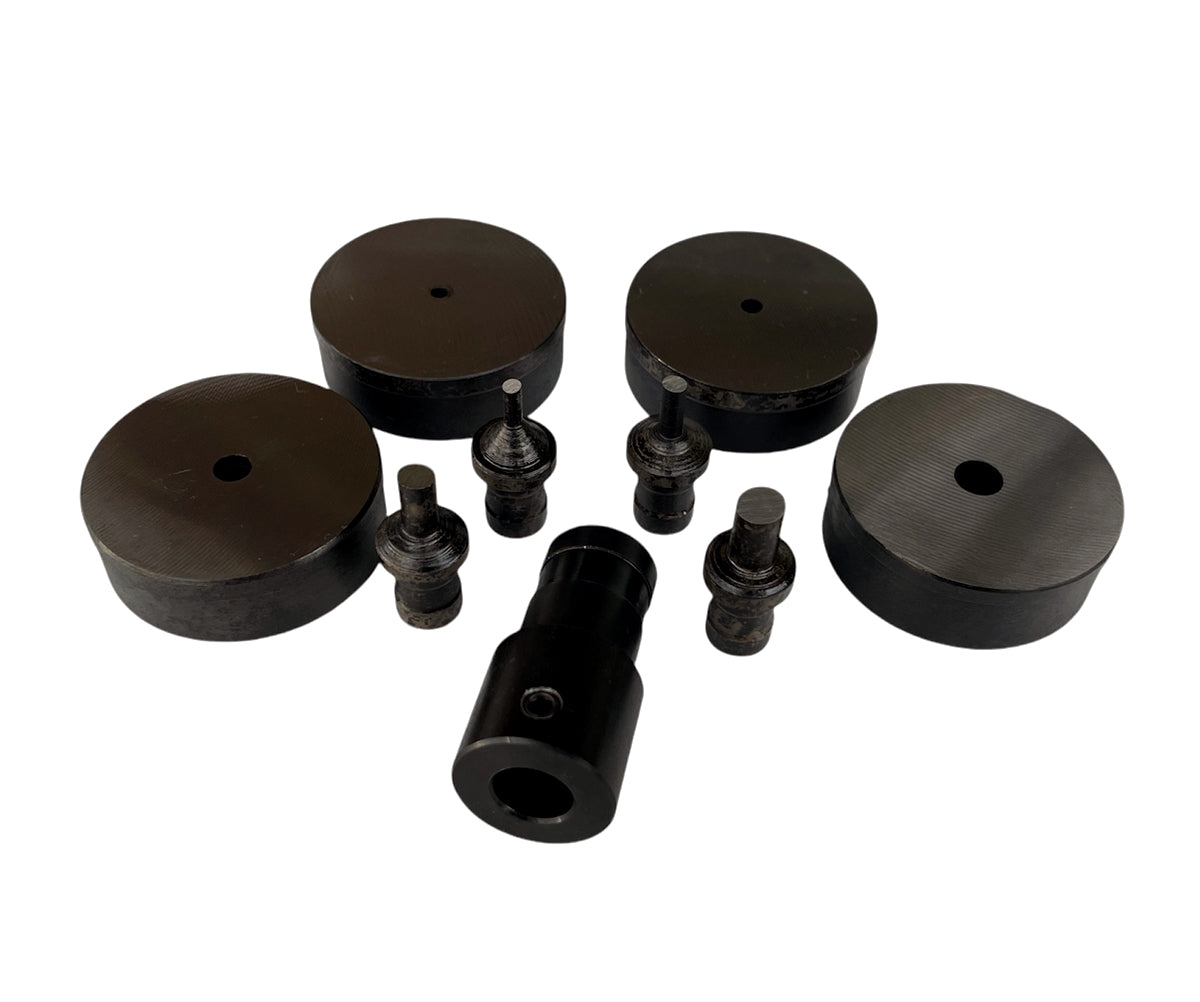

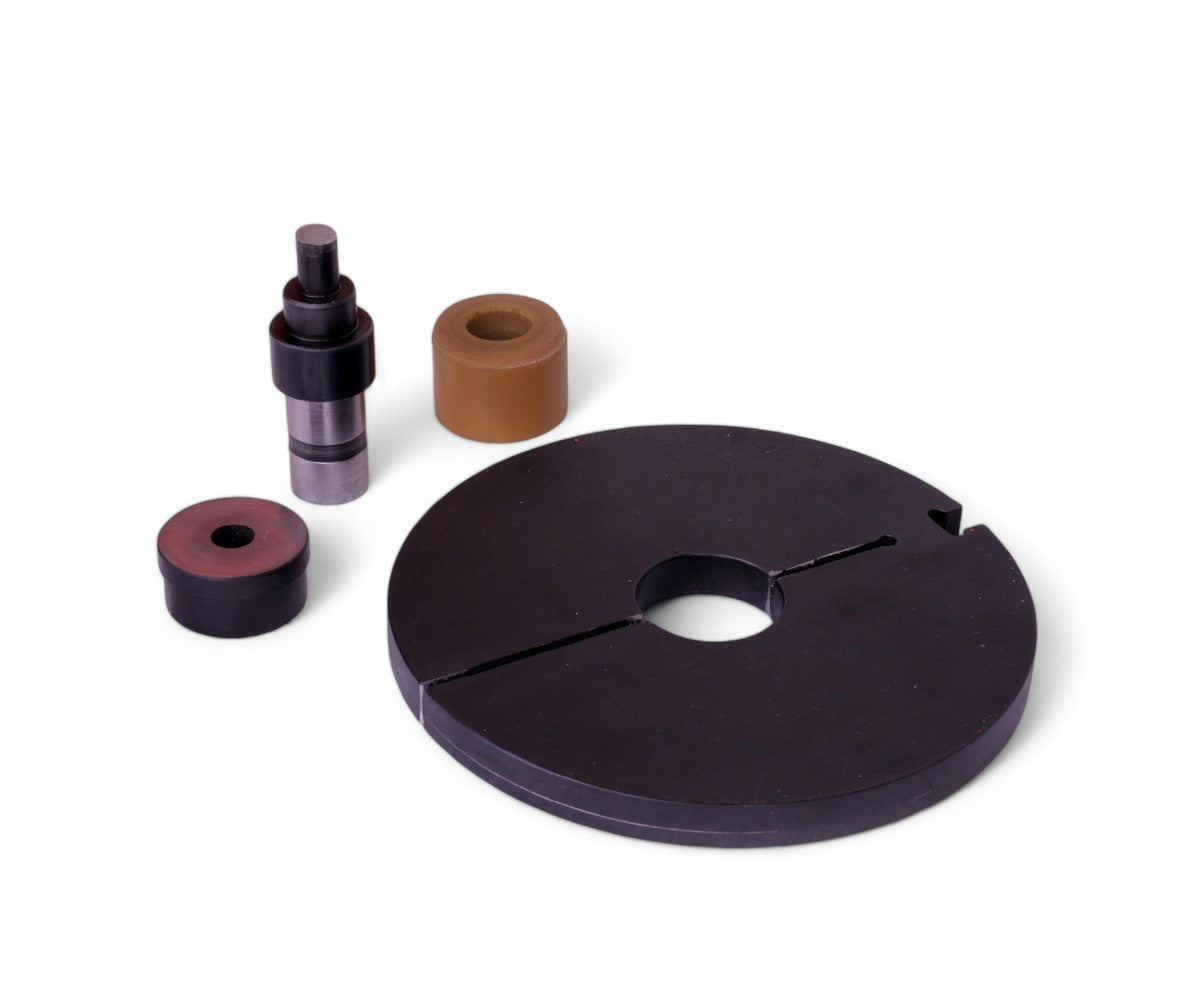

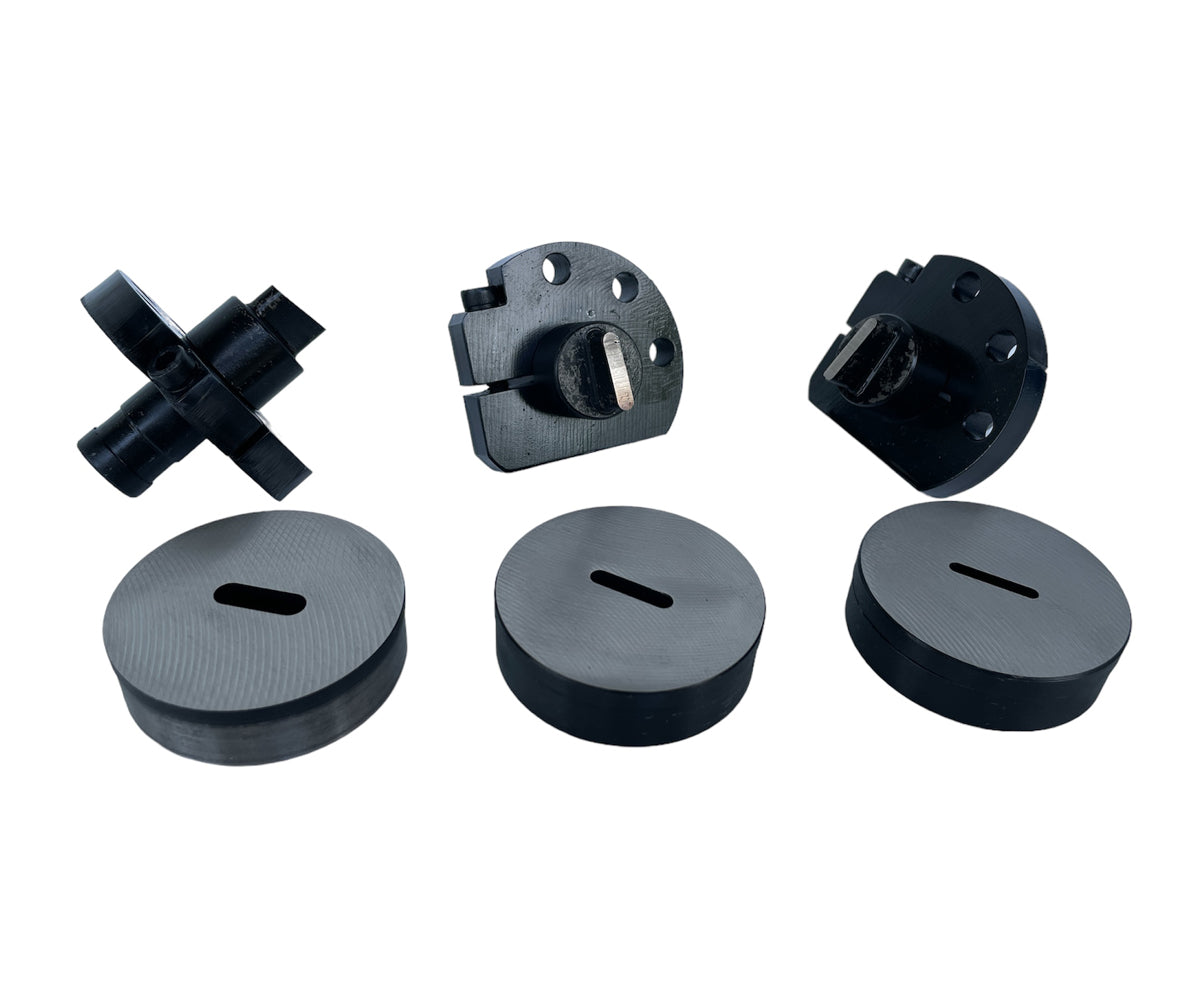

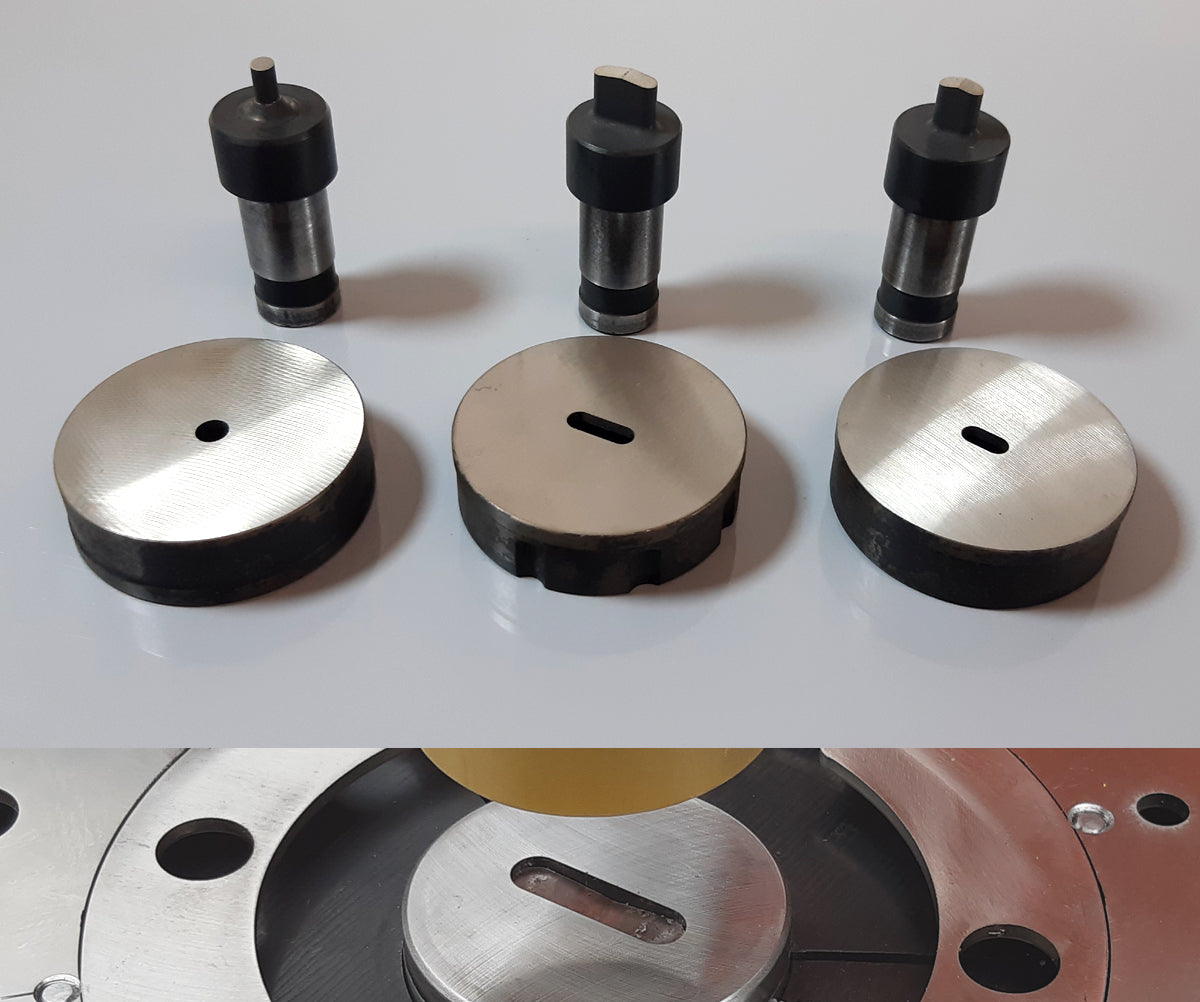

Blechstanzwerkzeuge werden aus Werkzeugstahl gefertigt, gehärtet und geschliffen, für Aluminium, Stahl, Edelstahl und Kunststoff. Form und Maß richten sich nach der Vorgabe. Für die Auslegung werden Werkstoff, Blechdicke, Lochform mit Maßen und die gewünschte Kraftstufe benötigt, am besten mit Zeichnung.
