Kniehebelpresse HP-7: Ausführungen und Vorrichtungen

Die HP-7 ist eine Kniehebelpresse von JS Trading, die mit wechselnden Vorrichtungen zum Stanzen, Prägen, Abkanten, Trennen und Ösensetzen eingesetzt wird. In dieser Kategorie finden Sie die Grundpressen in mehreren Kraftstufen, fertig ausgerüstete Sonderausführungen sowie Stanzplatten und Zubehör. Viele Ausführungen werden nach Aufgabe zusammengestellt und sind deshalb auf Anfrage erhältlich.

Welche Druckkraft und Ausladung gibt es?

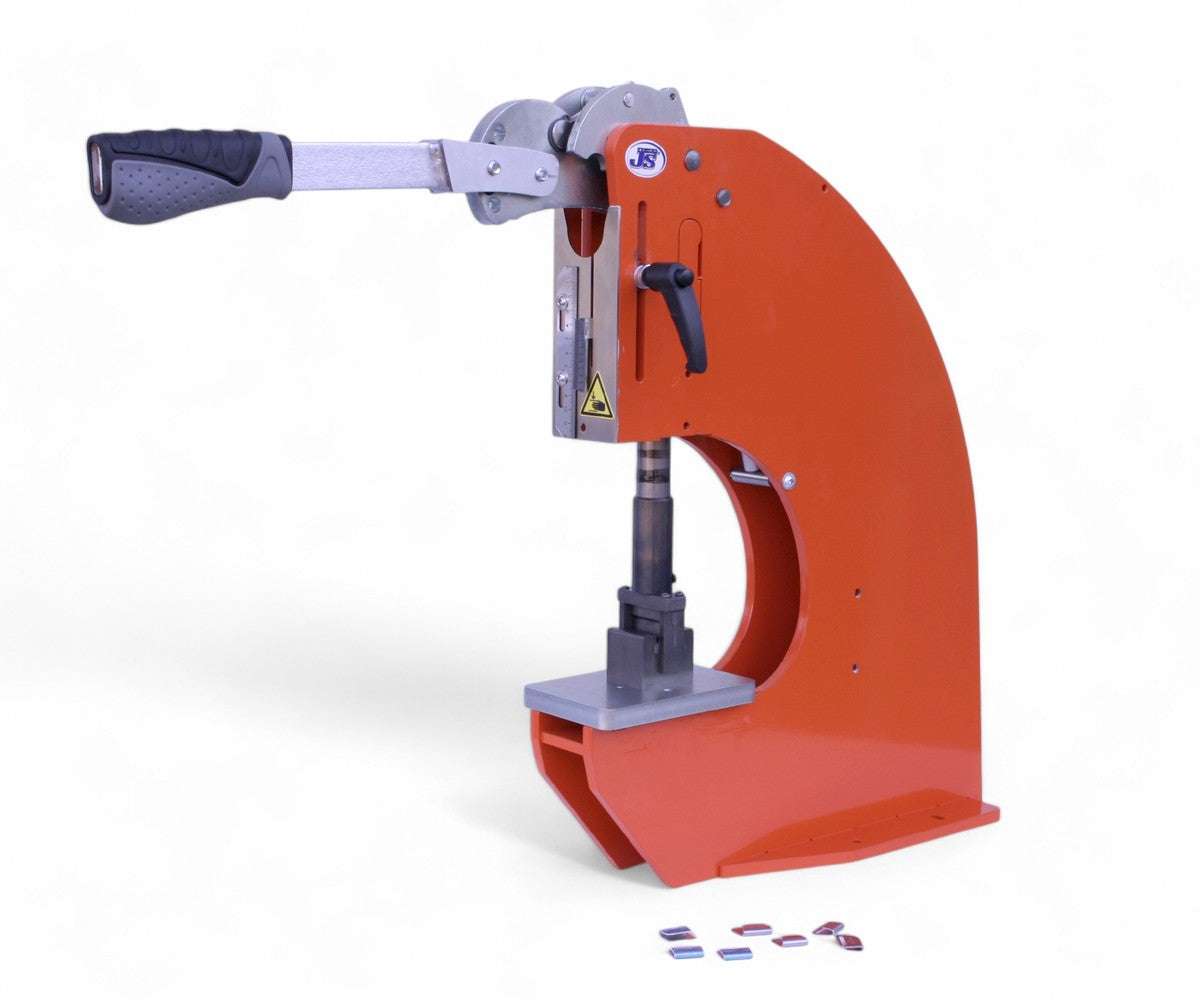

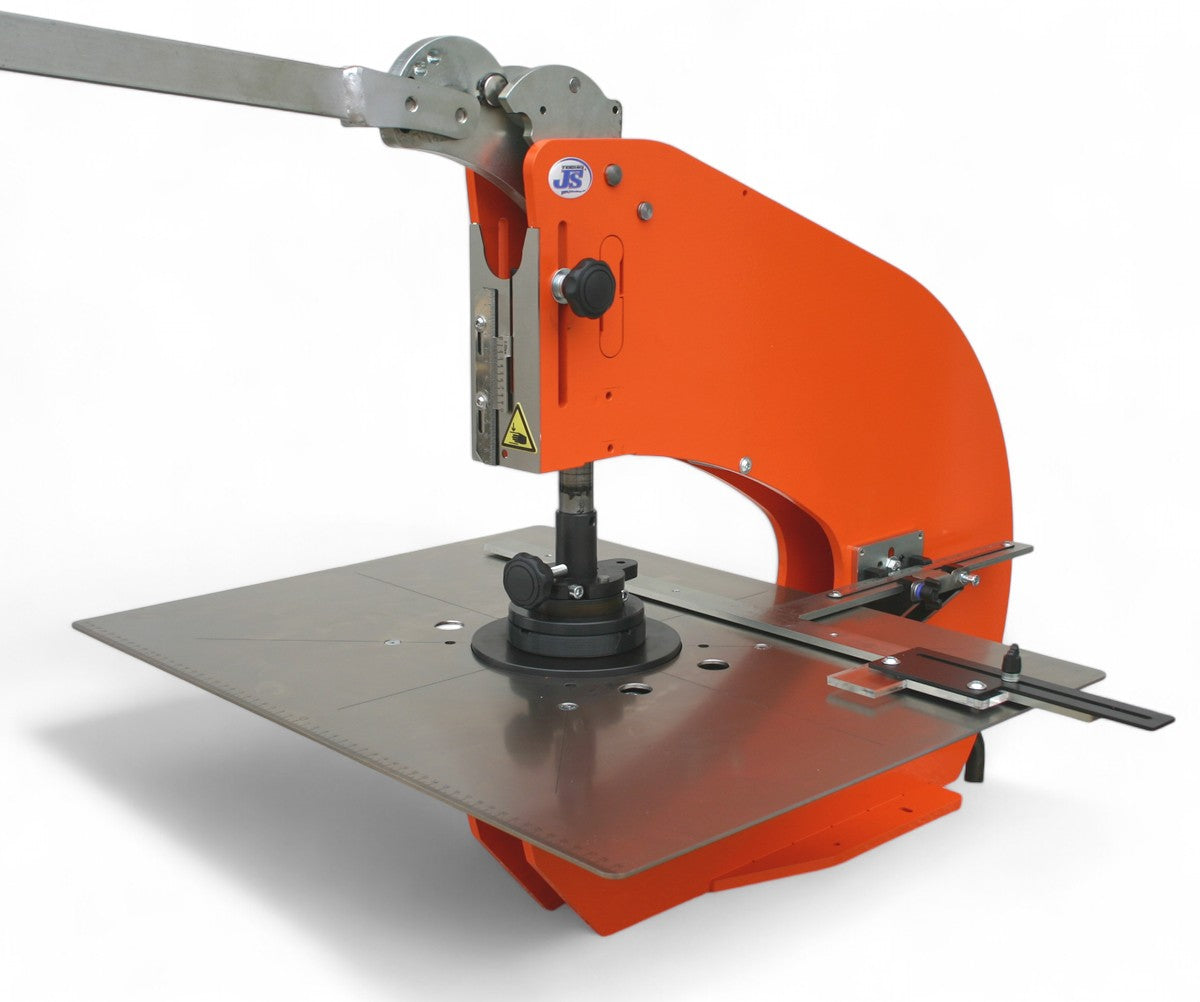

Die HP-7 gibt es in den Kraftstufen 15 kN, 25 kN, 35 kN und 50 kN (5 Tonnen). Die Ausladung, also der Abstand von der Mitte des Stempels bis zum Pressenkörper, beträgt je nach Modell 120 mm, 200 mm oder 250 mm. Eine größere Ausladung erlaubt es, weiter vom Rand entfernt zu stanzen.

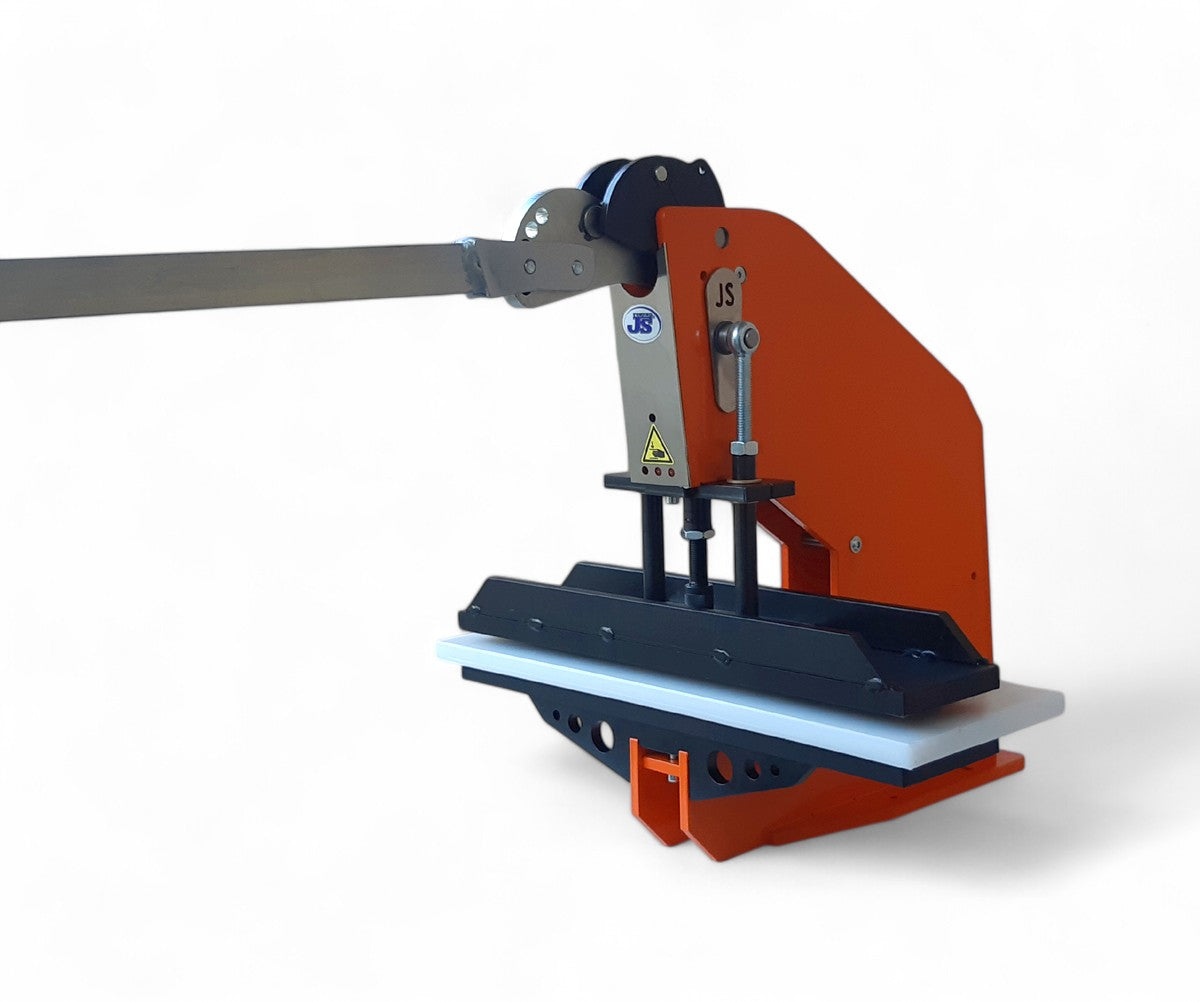

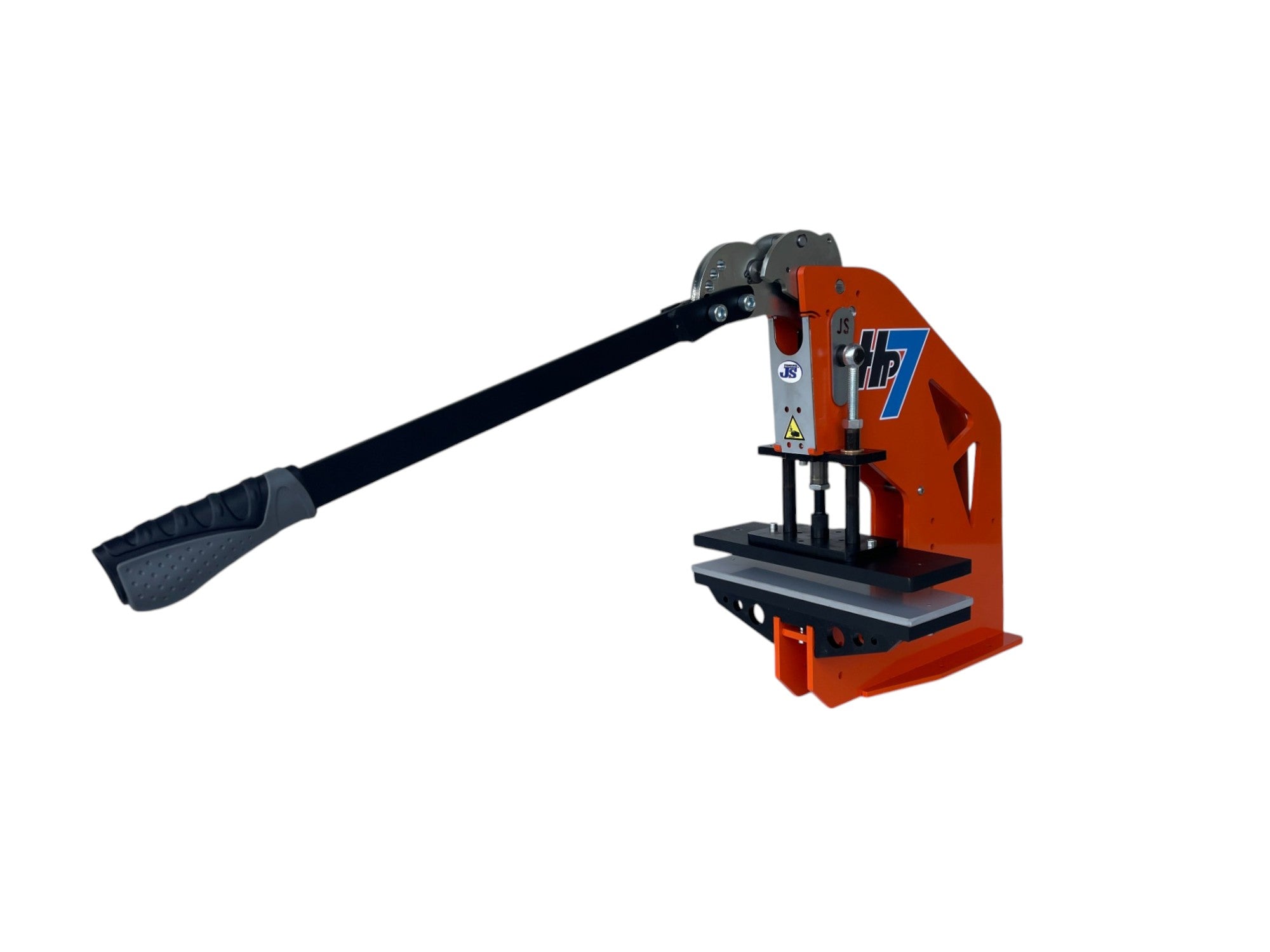

Die Ausführungen mit vergrößerter Arbeitsfläche (Kennung VH) haben Flächen von 215 × 305 mm (A4), 450 × 270 mm oder 450 × 220 mm. Für Form- und Lederstanzen gibt es schmale Flächen von 400 × 100, 300 × 100 und 300 × 80 mm.

Wofür wird die HP-7 eingesetzt?

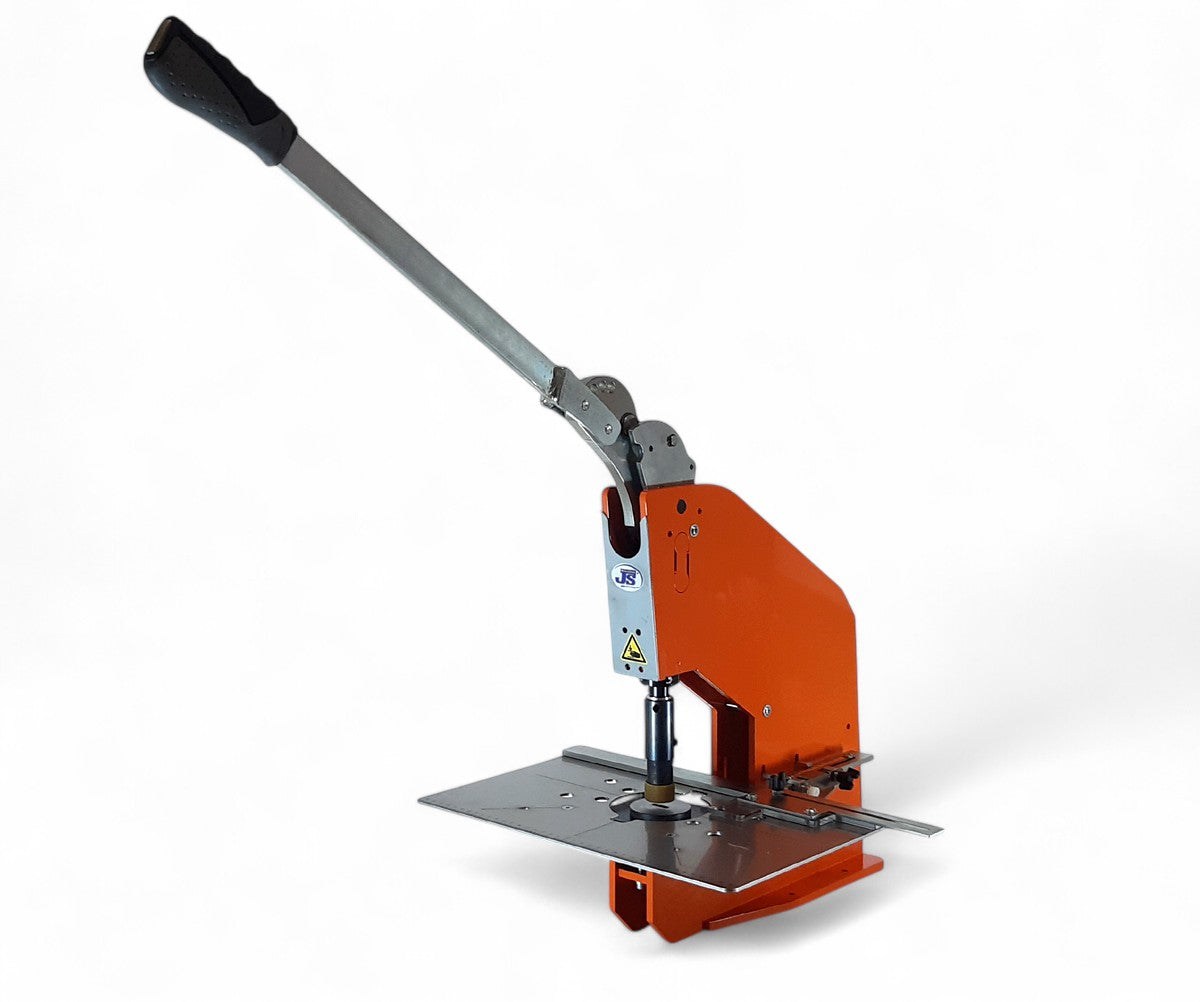

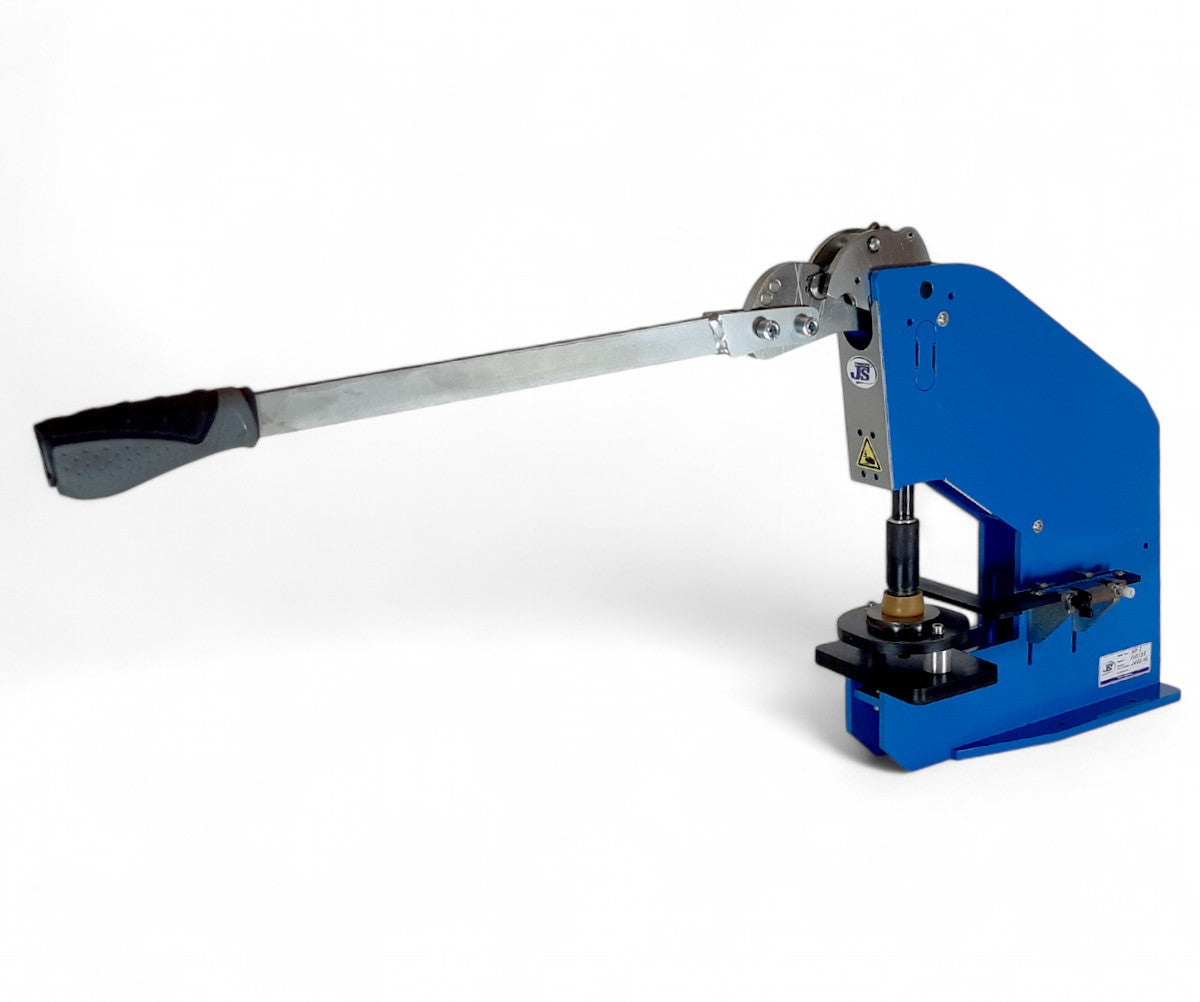

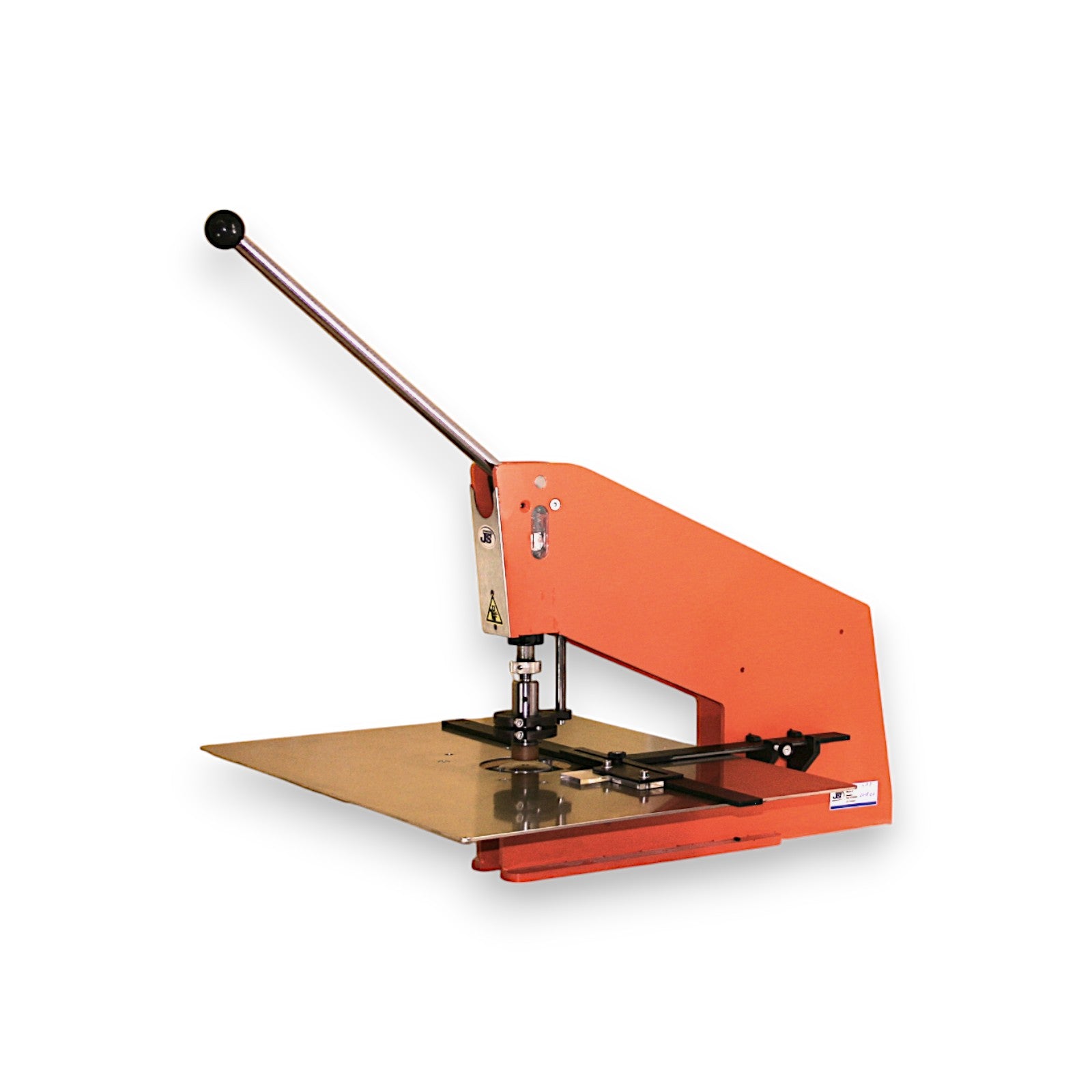

  • Blech stanzen: Lochstanzen mit Schnellwechsel- oder Trumpf-Werkzeugaufnahme, Profilstanzen für Alu- und Stahlprofile, Ausklinken und Eckenrunden

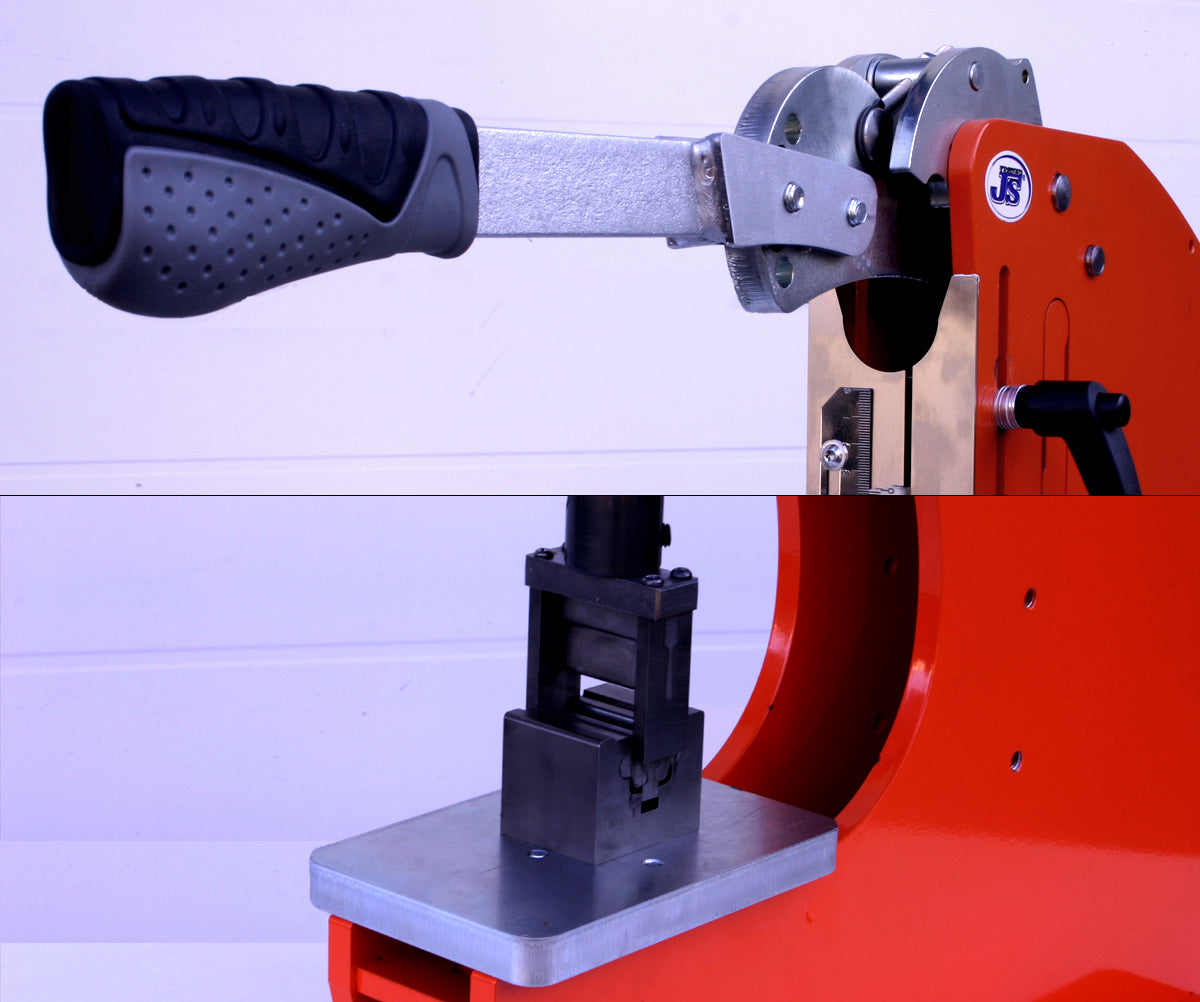

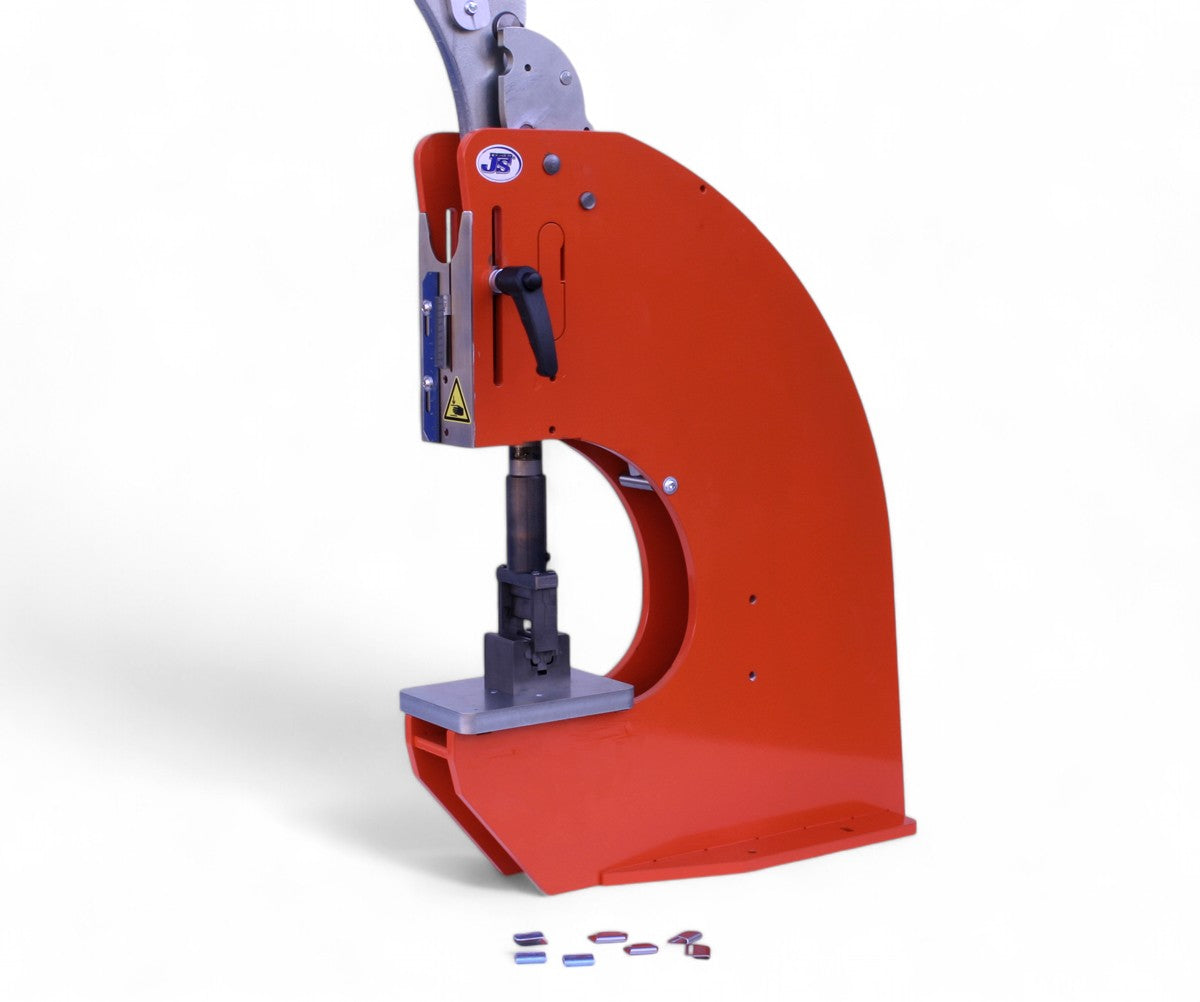

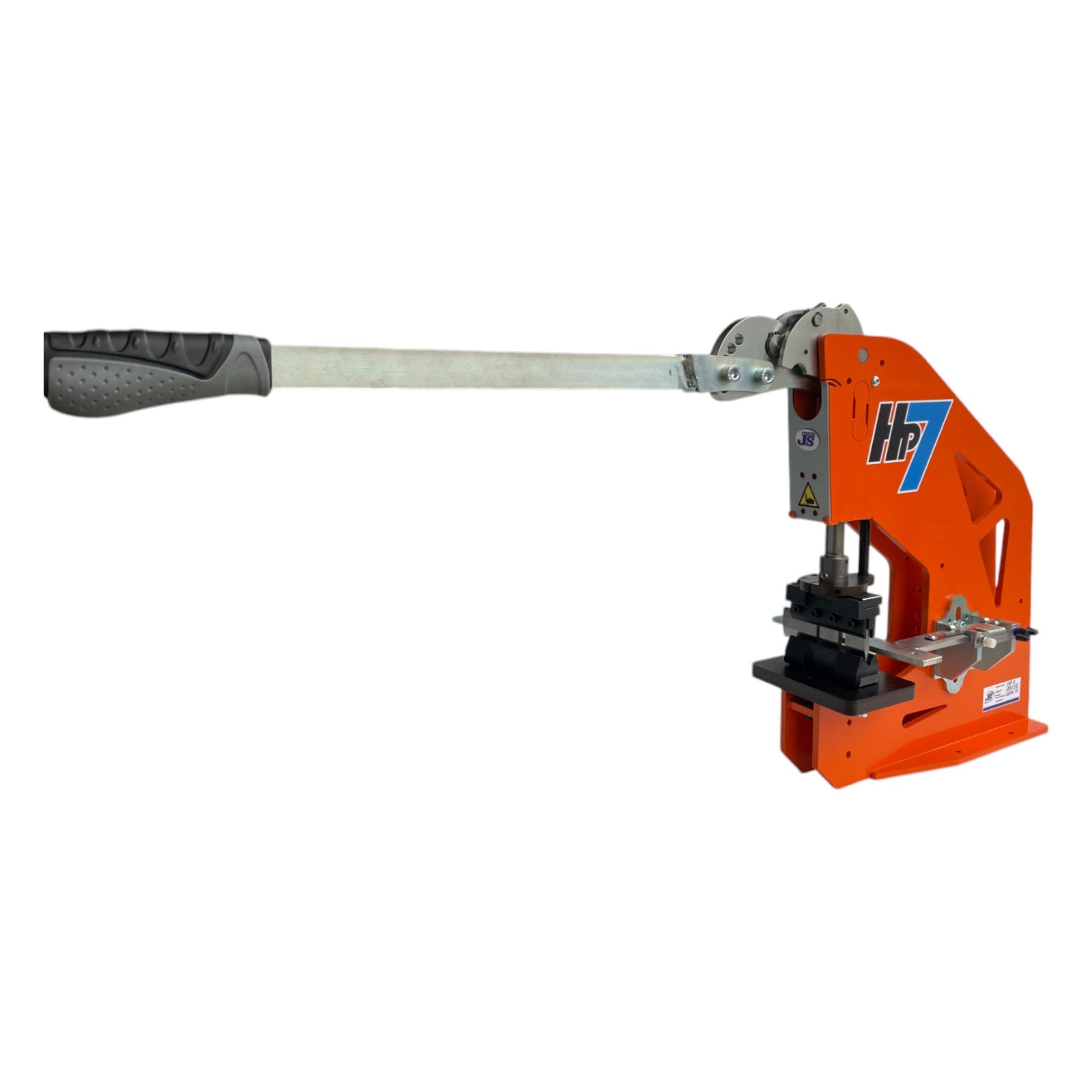

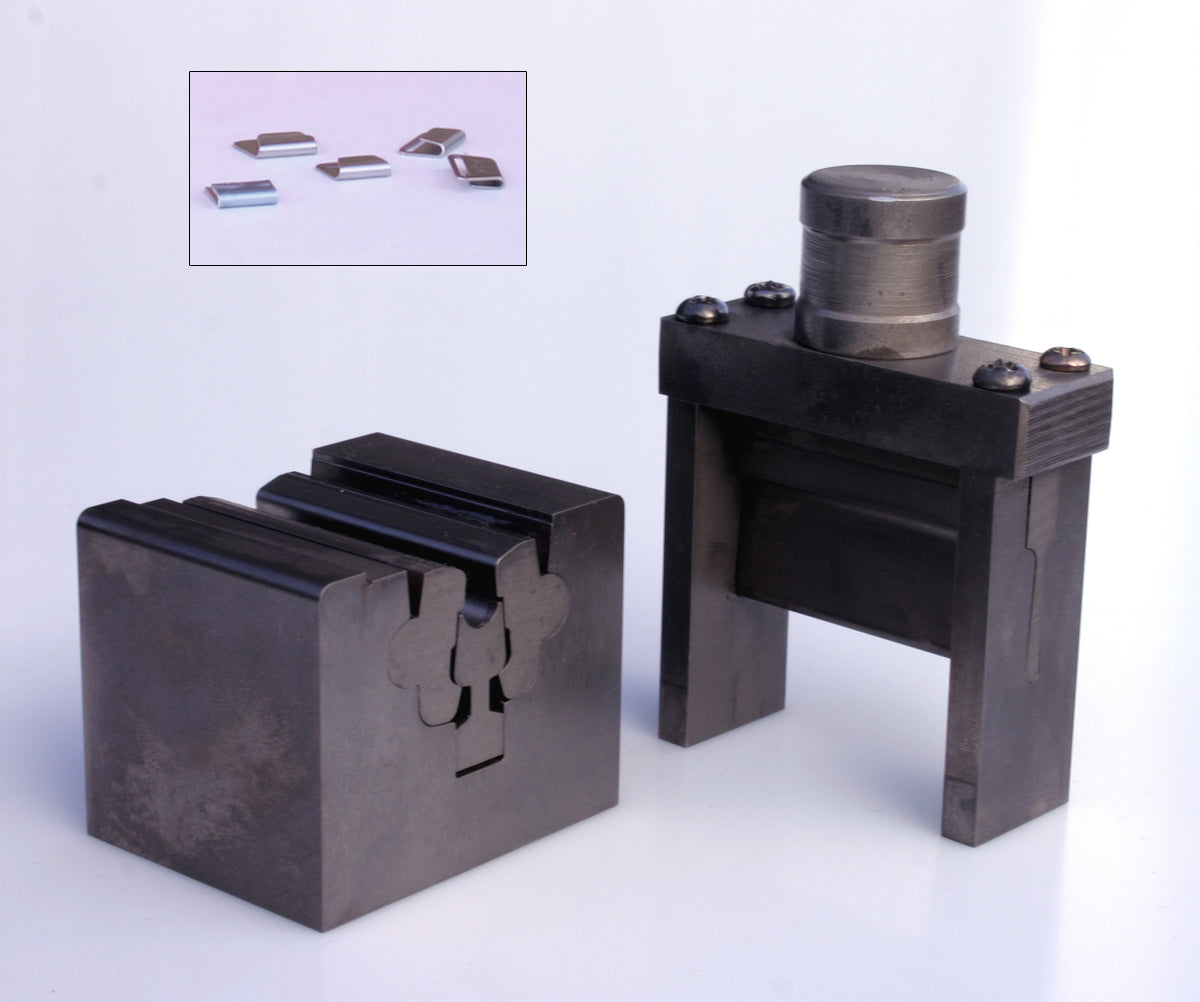

  • Abkanten: Abkantpresse mit sektioniertem Abkantstempel und verstellbarem Tiefenanschlag (35 kN)

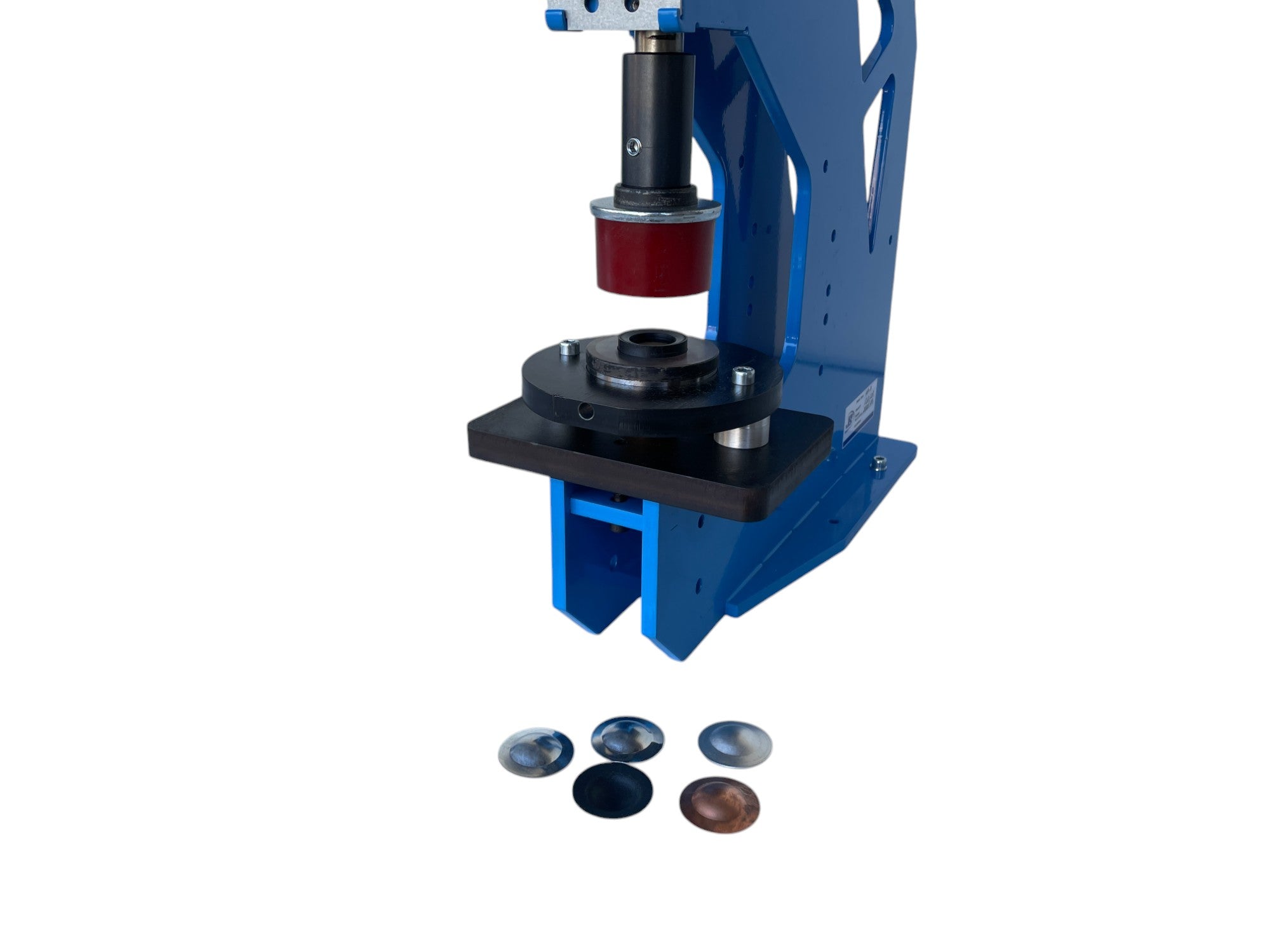

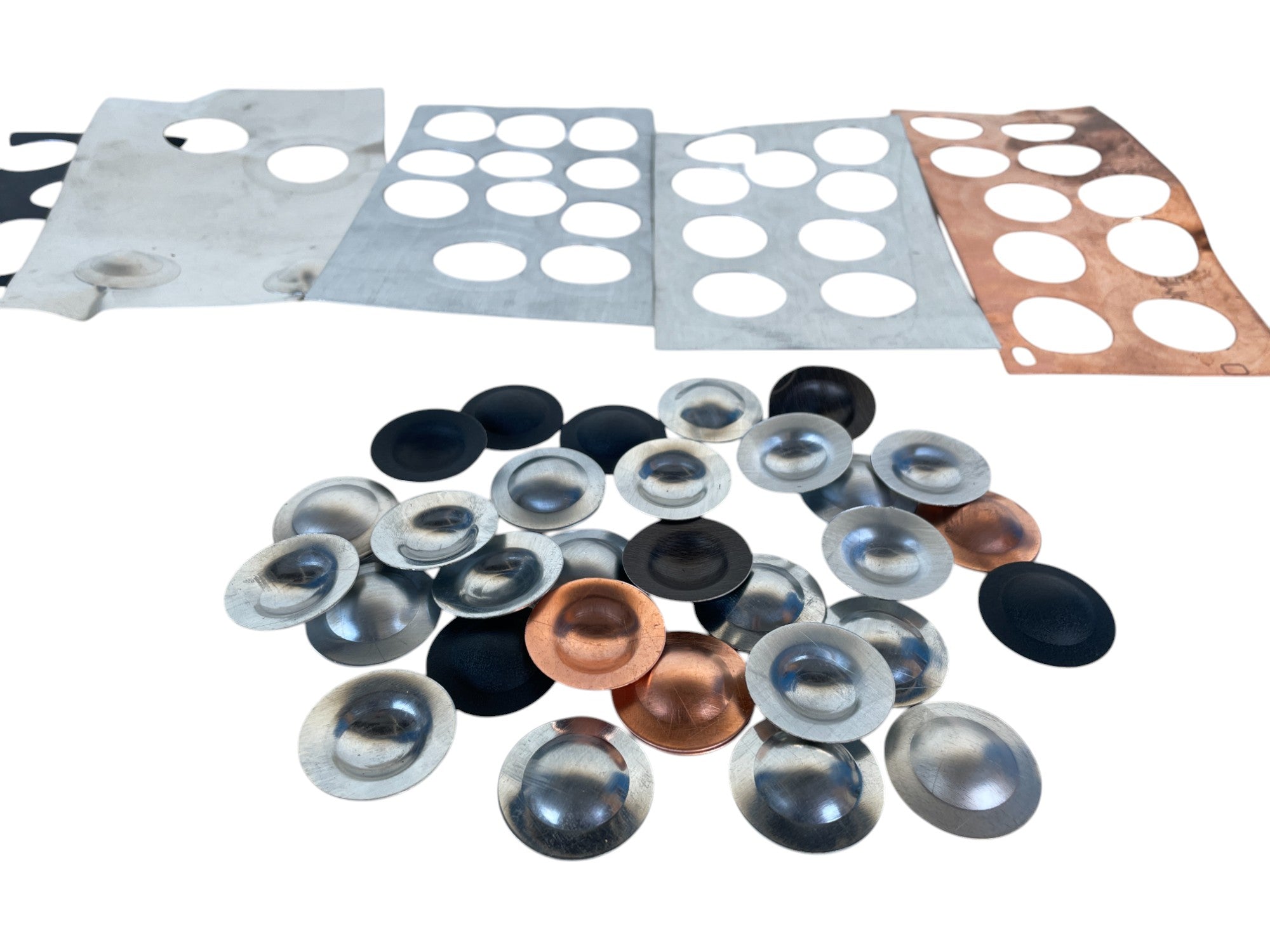

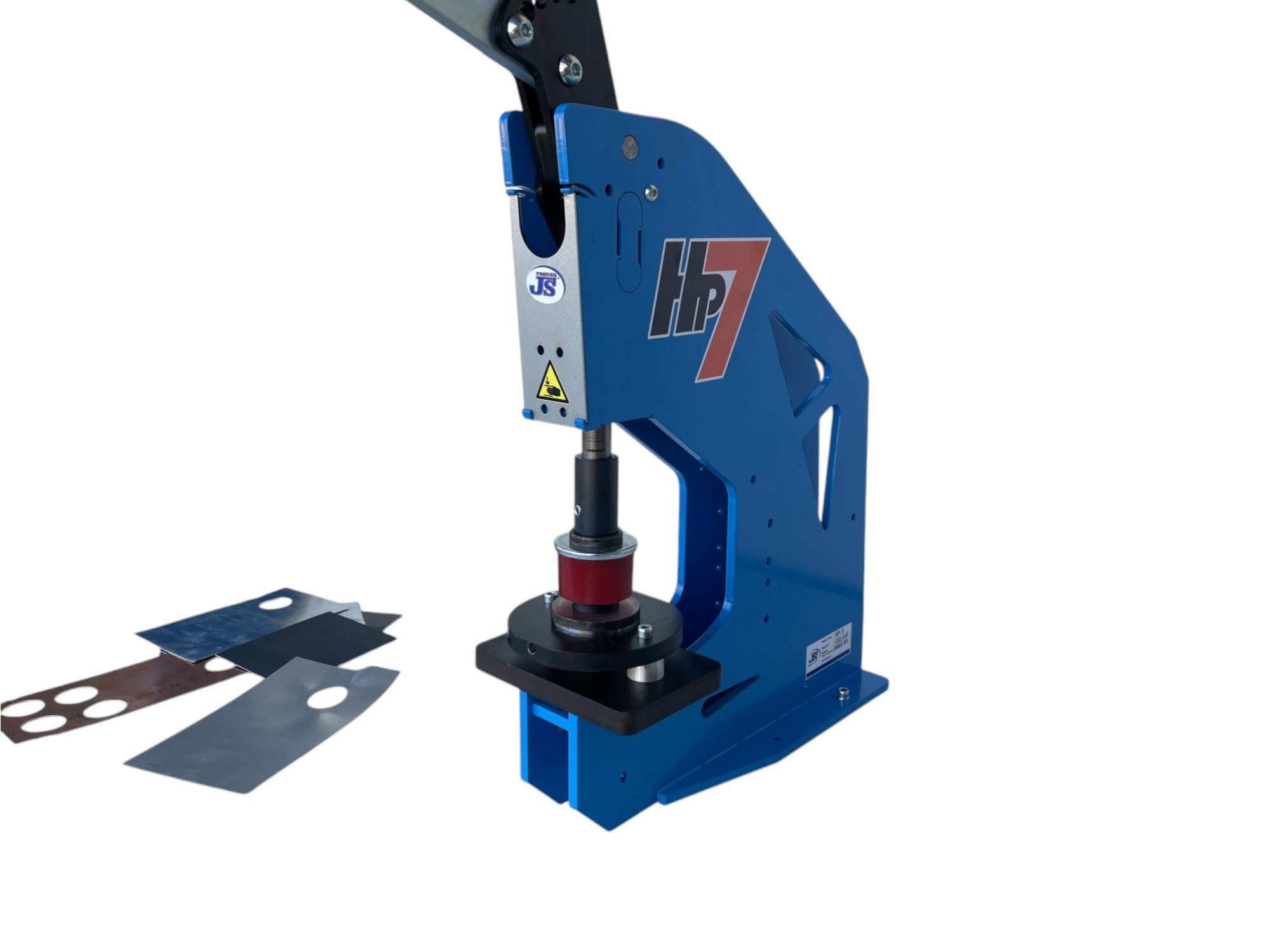

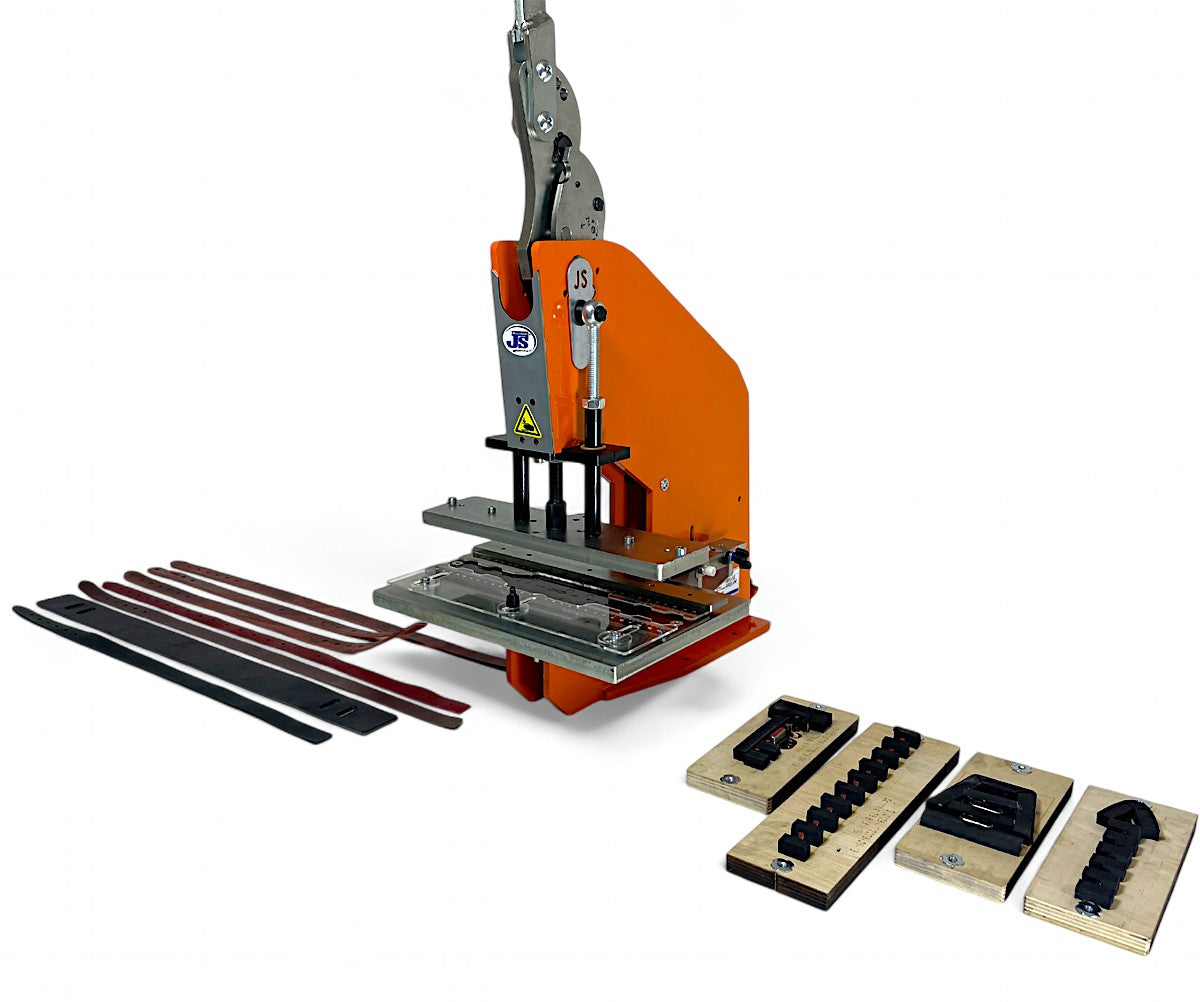

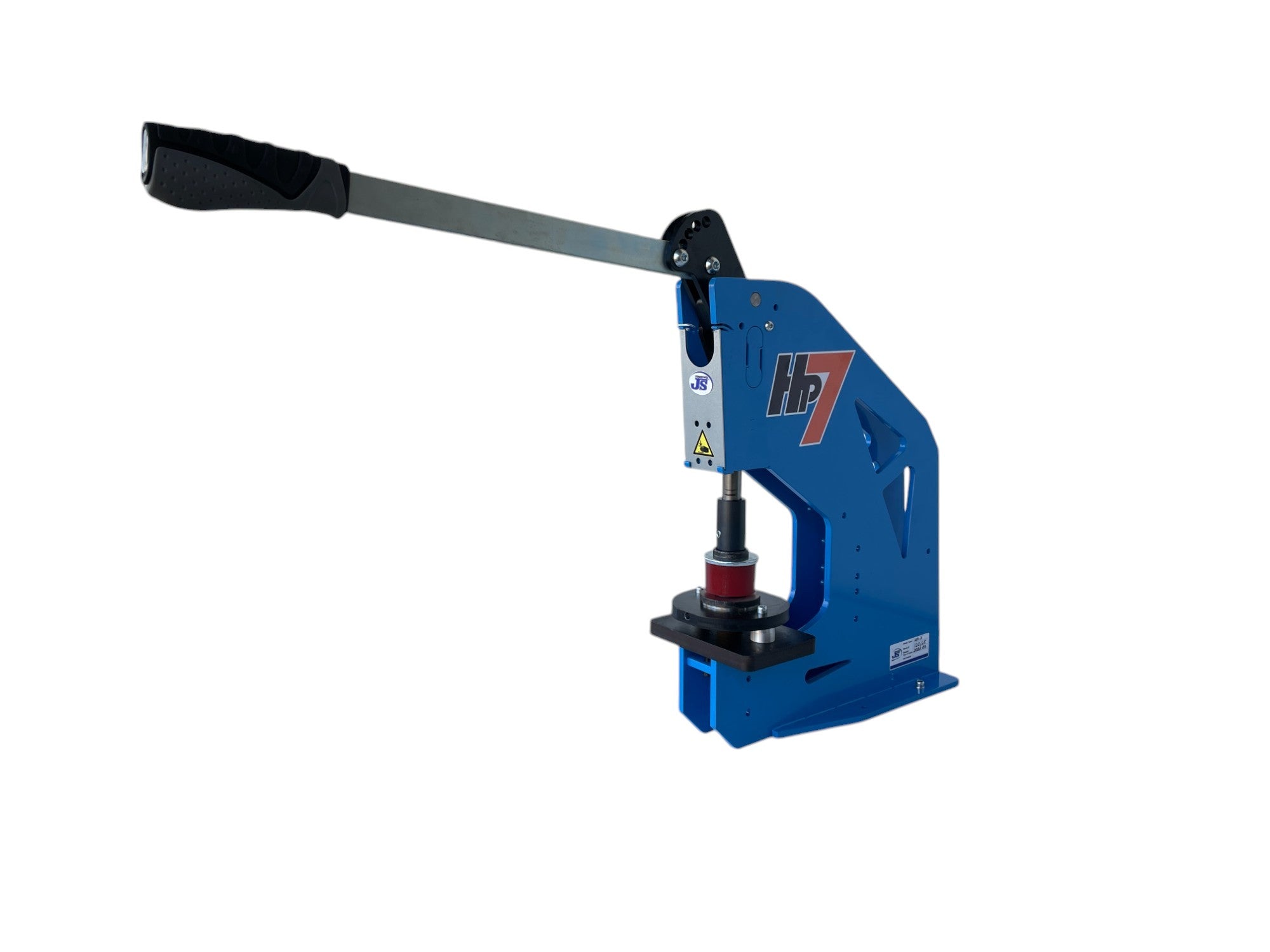

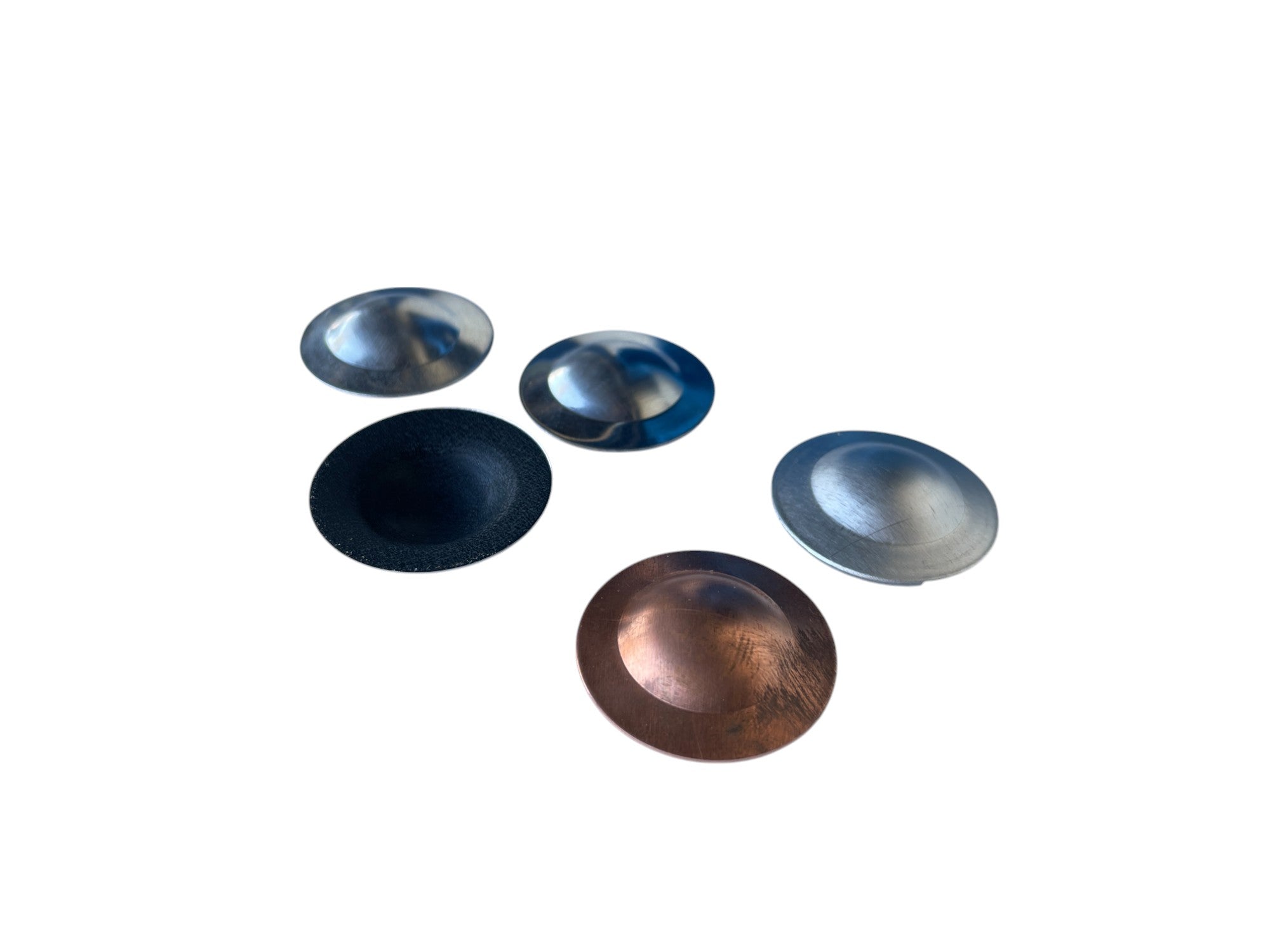

  • Formstanzen und Prägen: Bandstahlschnitte für Leder, Karton, Folie und Textil, Prägen von Blindenschrift (Braille), Hauerbuckel für Spengler und Dachdecker
  • Prüflabor: Stanzvorrichtungen für Probekörper, Schnitt- und Trennvorrichtung für Vielzweckprüfkörper nach ISO 3167, Zentriertisch für Prüfstreifen
  • Ösen und Gardinen: Setzen von Gardinenösen bis 40 mm mit Distanzanschlag

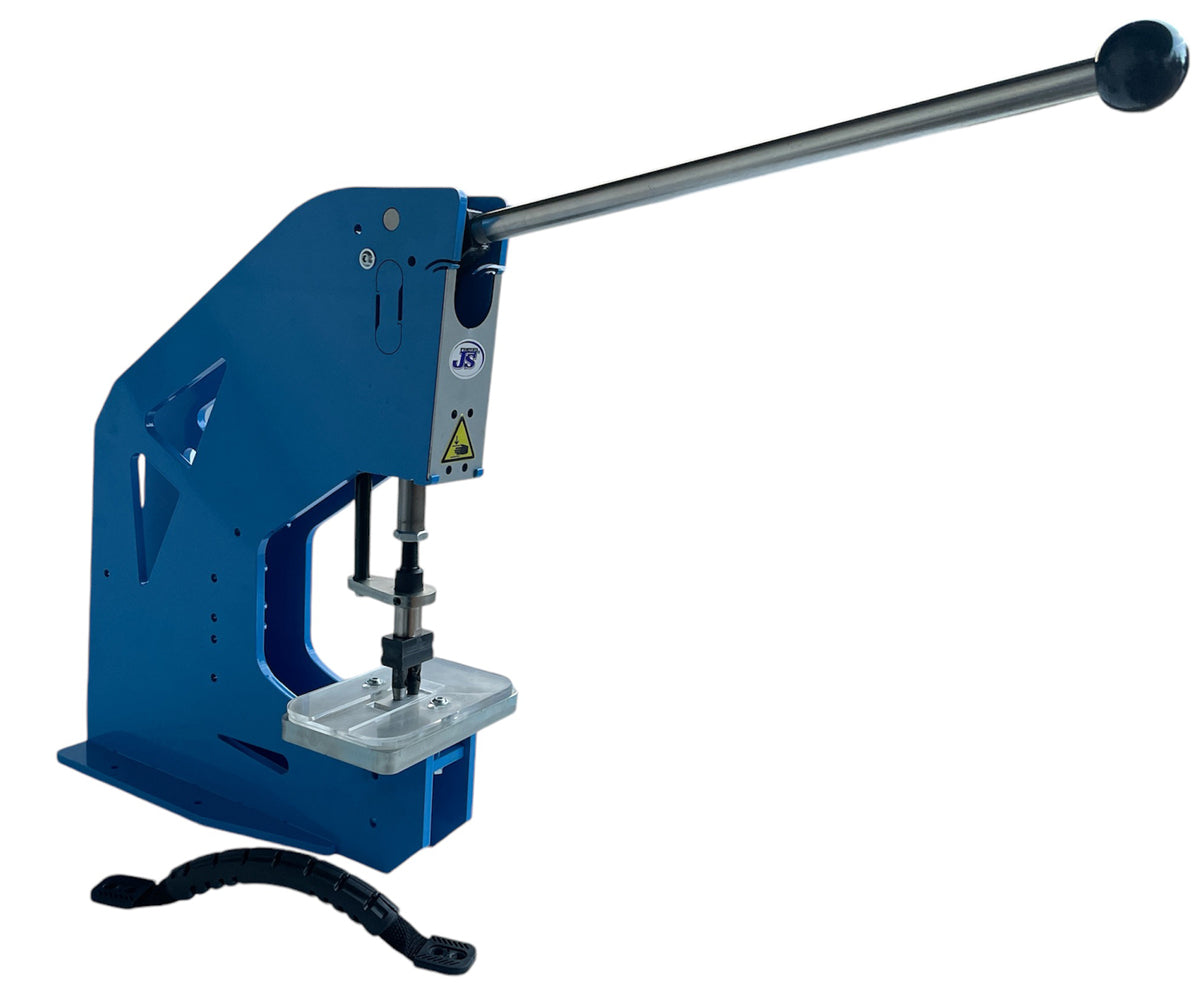

  • Sonderaufgaben: Folienstanze für Beutelgriffe, Abzwickvorrichtung für Angüsse und Leisten, Stanzen von Durchziehplomben, Zerkleinern von Kunststoff

Welches Zubehör gibt es?

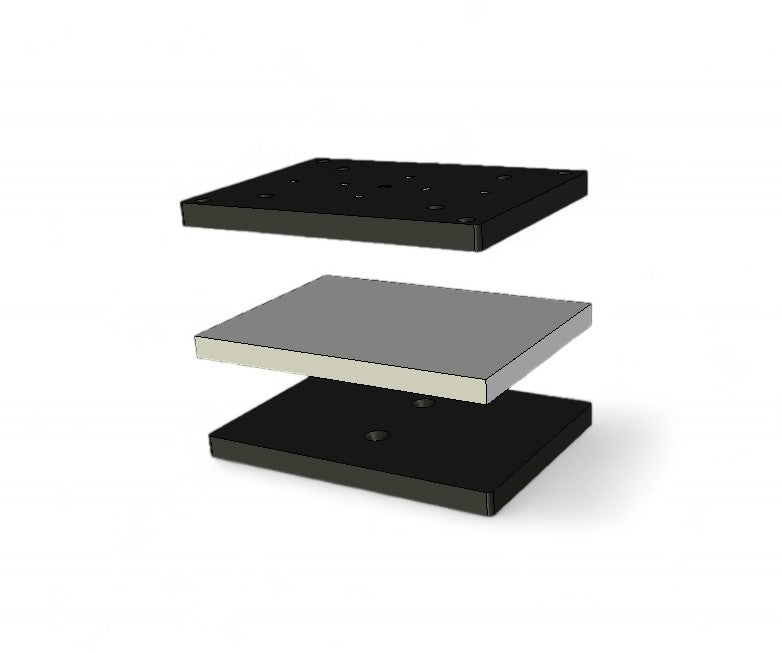

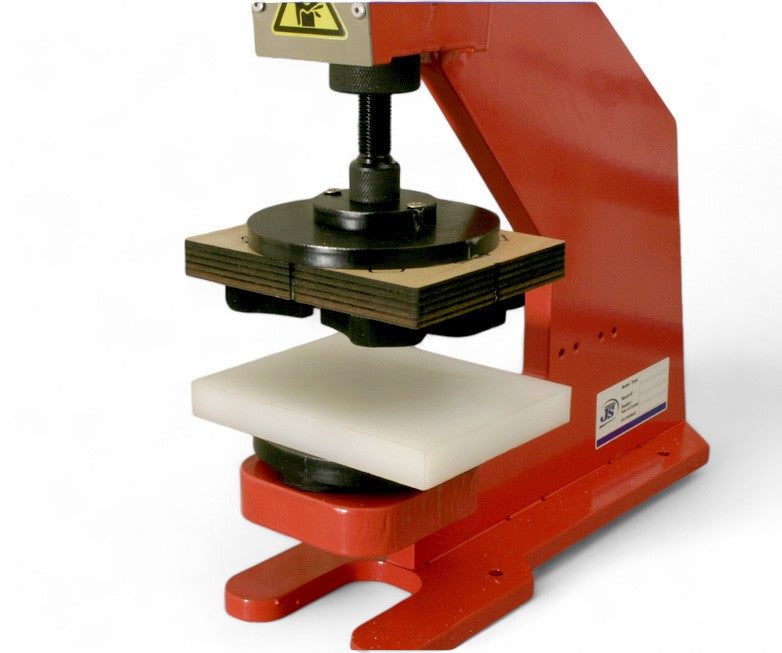

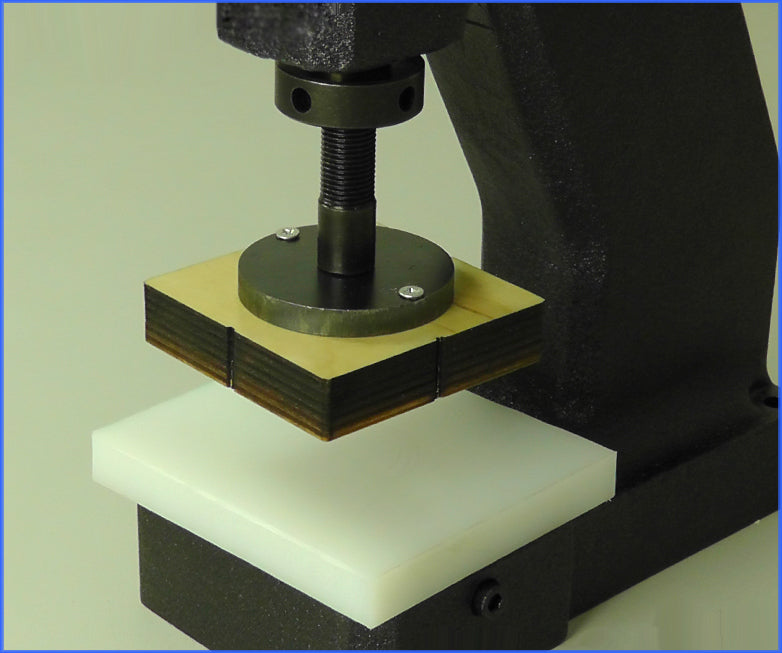

  • Stanzplatten als Unterlage für Schneidwerkzeuge: rund Ø 80 und Ø 100 mm, rechteckig 80 × 80 und 100 × 80 mm sowie im Format A4
  • Materialträger mit verstellbarem Arm und Untergestell für lange Profile an der Profilstanze

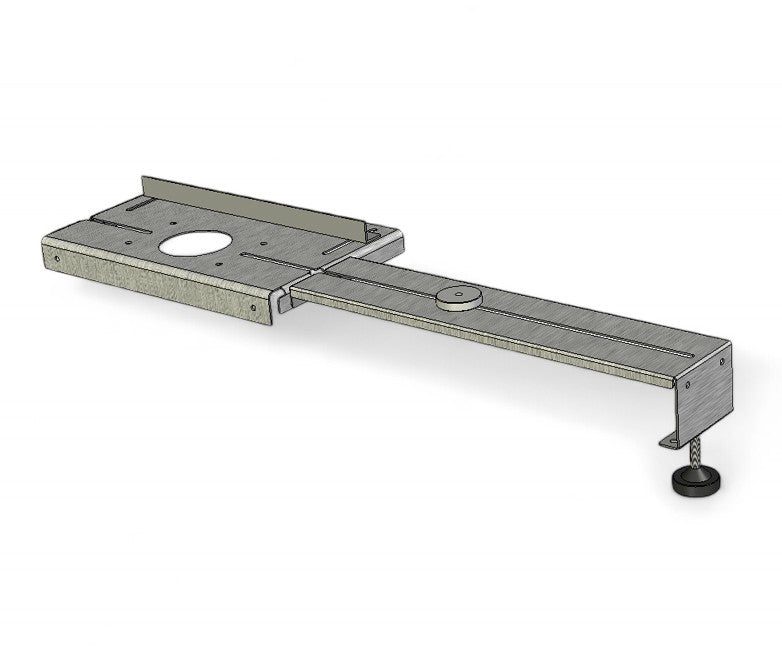

  • Anschläge für Tiefe und Länge, damit Lochabstände in Serie gleich bleiben

Welche Ausführung passt?

Entscheidend sind Material und Dicke, die Größe des Werkstücks und die Stückzahl. Druckkraft, Ausladung und Arbeitsfläche stehen bei jeder Ausführung auf der Produktseite. Für Aufgaben, die keine der Ausführungen abdeckt, ist eine Anfrage mit Muster oder Zeichnung möglich.

Passende Kategorien

Die Modelle nach Kraftstufe finden Sie unter HP-7 15 kN, HP-7 25 kN, HP-7 35 kN und HP-7 50 kN. Weitere Pressen stehen unter Pressen, Stanzwerkzeuge unter Stanzen und Blechstanzen.

Häufige Fragen

Wie viel sind 15, 25, 35 und 50 kN in Tonnen?

Eine Gewichtskraft von 1 Tonne entspricht etwa 9,81 kN. Als Faustregel gilt daher 10 kN ≈ 1 Tonne: 15 kN entsprechen etwa 1,5 t, 25 kN 2,5 t, 35 kN 3,5 t und 50 kN 5 t.

Was bedeuten die Zahlen in den Modellnamen?

Nach HP-7 steht meist zuerst die Druckkraft in kN, dann die Ausladung in mm. Die HP-7-25-120 hat also 25 kN und 120 mm Ausladung, die HP-7-VH-35-250 35 kN und 250 mm. Der Zusatz A4 steht für eine Arbeitsfläche von 215 × 305 mm.

Wie dick darf Blech in der HP-7 sein?

Für die Blech- und Profilstanzen der HP-7 nennen die Produktangaben Stahlblech, auch Edelstahl, bis 1,5 mm, abhängig von der Länge der Schnittkante. Je länger die Schnittkante und je höher die Scherfestigkeit des Materials, desto mehr Kraft wird benötigt. Für dickere Bleche ist eine Anfrage mit Angabe von Material und Lochform sinnvoll.

Lässt sich der Hub der HP-7 einstellen?

Bei den Ausführungen HP-7-VH und den Blechstanzen mit Hubverstellung ja. So wird der Arbeitsweg an die Materialstärke angepasst. Eine einstellbare Z-Skala mit Rücklaufsperre legt den Sicherheitsabstand zwischen Material und Werkzeug fest.

Kann ich die HP-7 später umrüsten?

Die HP-7-Duo ist als Grundpresse dafür gebaut, mit Stanz-, Präge-, Ösen- und Sondervorrichtungen ausgerüstet zu werden. Werkzeuge, Vorrichtungen und Adapter werden separat bestellt. Ausführungen mit Schnellwechselaufnahme erlauben einen schnellen Werkzeugwechsel.
