Profilstanze – Produkte

Profilstanze: Löcher in Alu-, Stahl- und Kunststoffprofile

Eine Profilstanze locht Profile, Profilstreifen und andere lange Werkstücke, die an einem Anschlag durch die Presse gezogen werden. Die HP-7-Profilstanzen stanzen Rund- und Langlöcher, Rechtecke und andere Formen in beliebigem Abstand, in Stahl, Aluminium, Kunststoff, Hartpapier und harte Verbundwerkstoffe. Werkzeug und Abstreifer werden auf das jeweilige Profil abgestimmt, die Pressen sind deshalb auf Anfrage erhältlich.

Wie wird das Profil geführt?

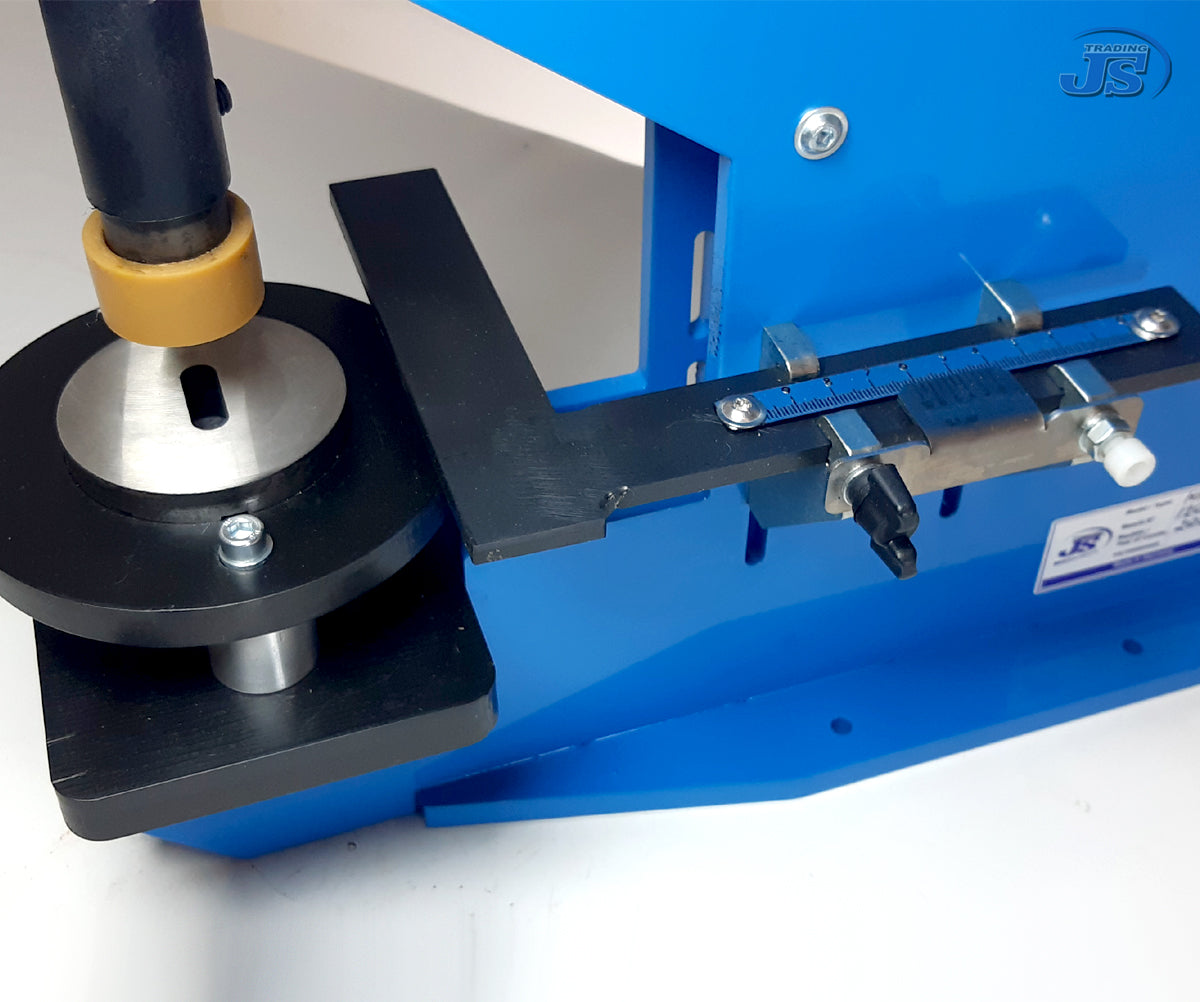

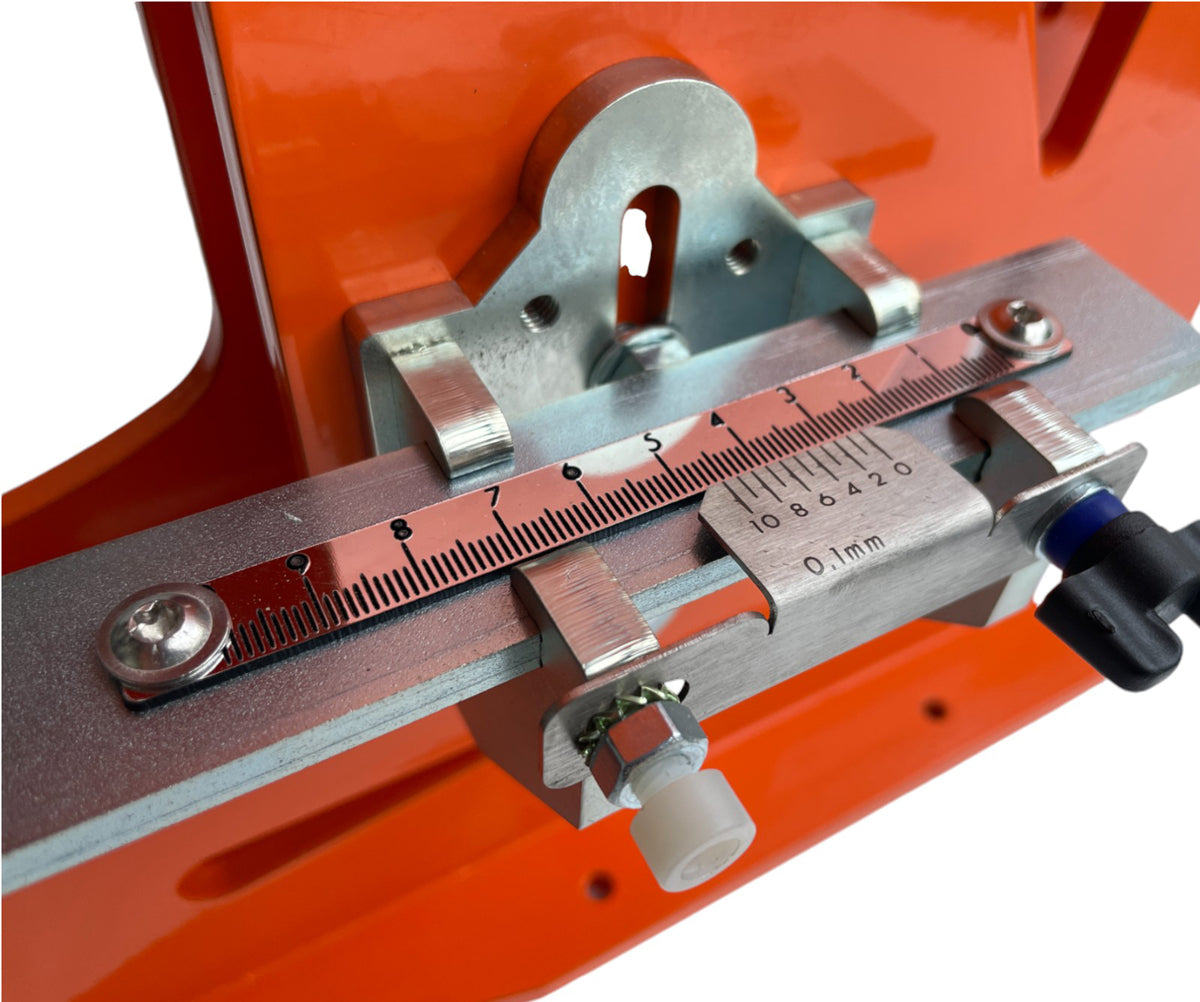

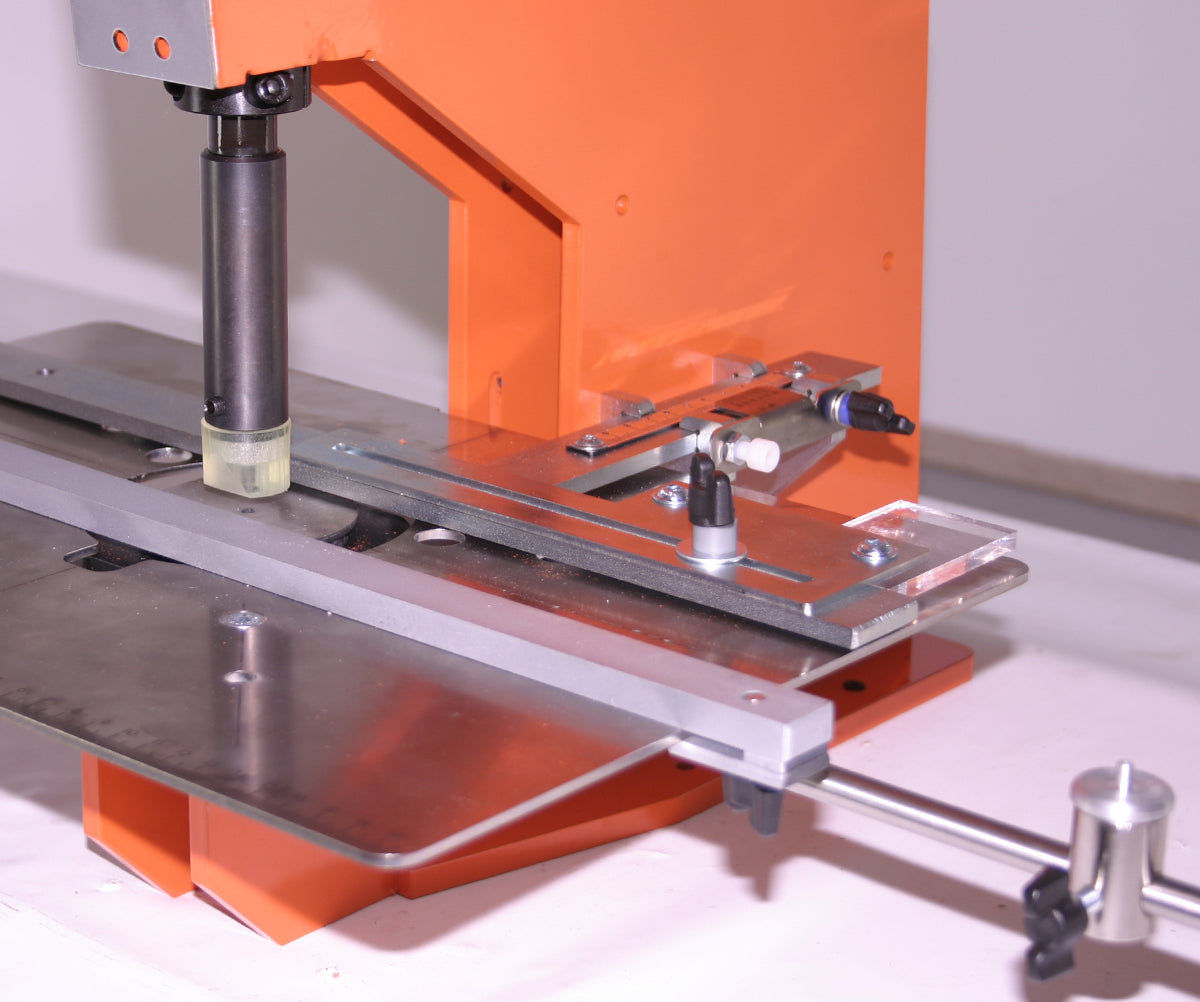

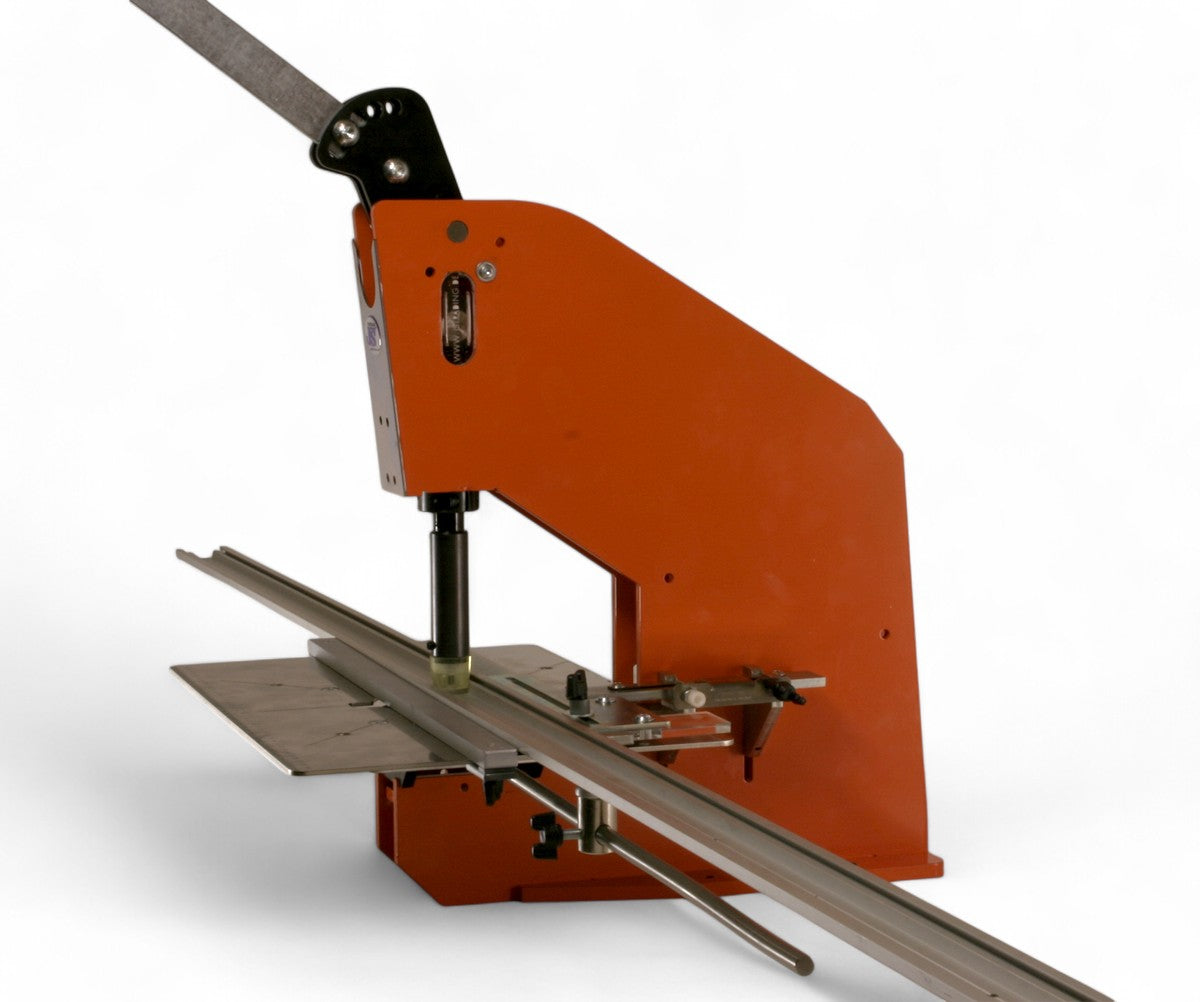

  • Y-Anschlag: Das Profil wird am Anschlag entlanggezogen, die Lochposition quer zum Profil bleibt dabei gleich.

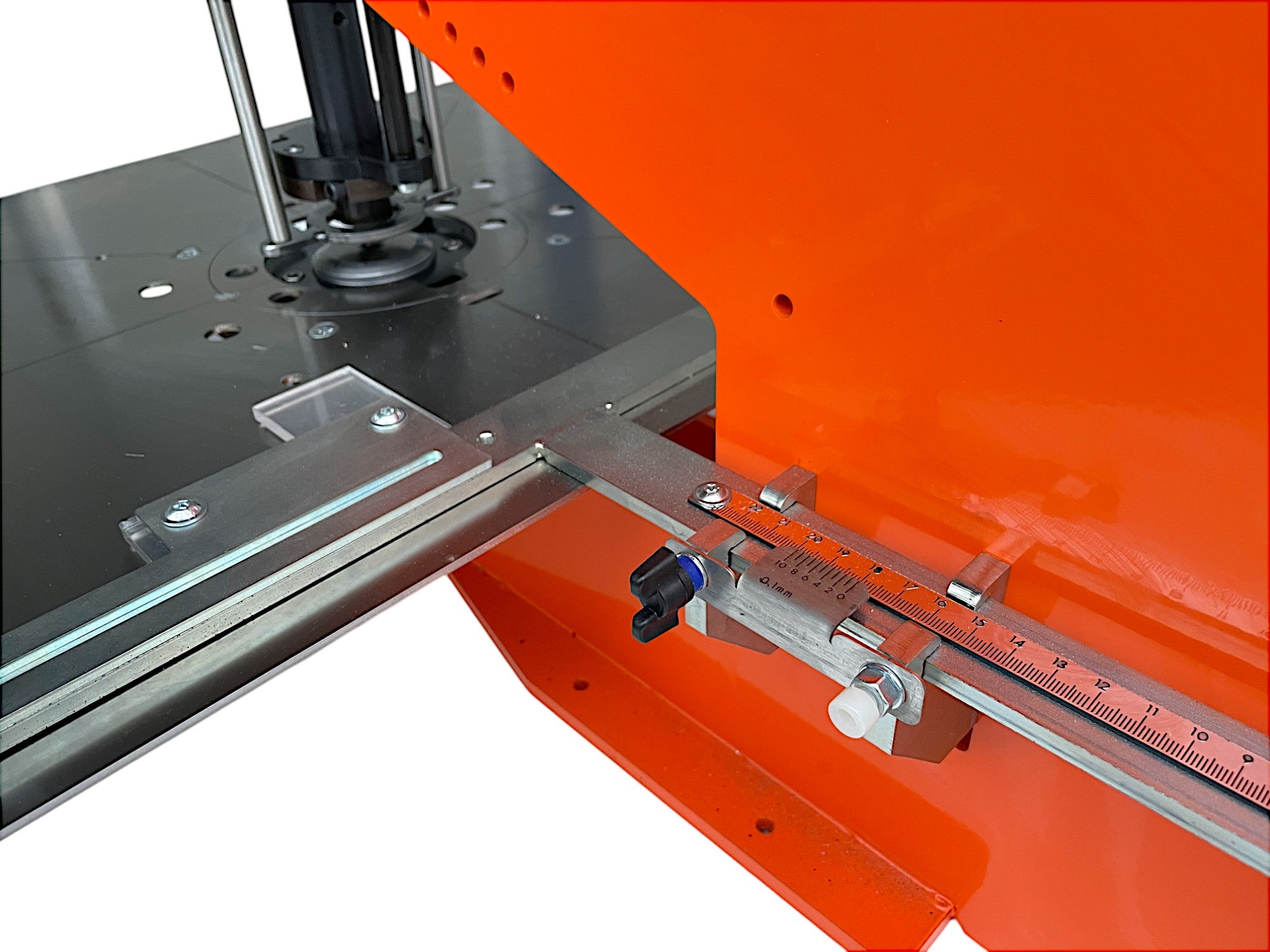

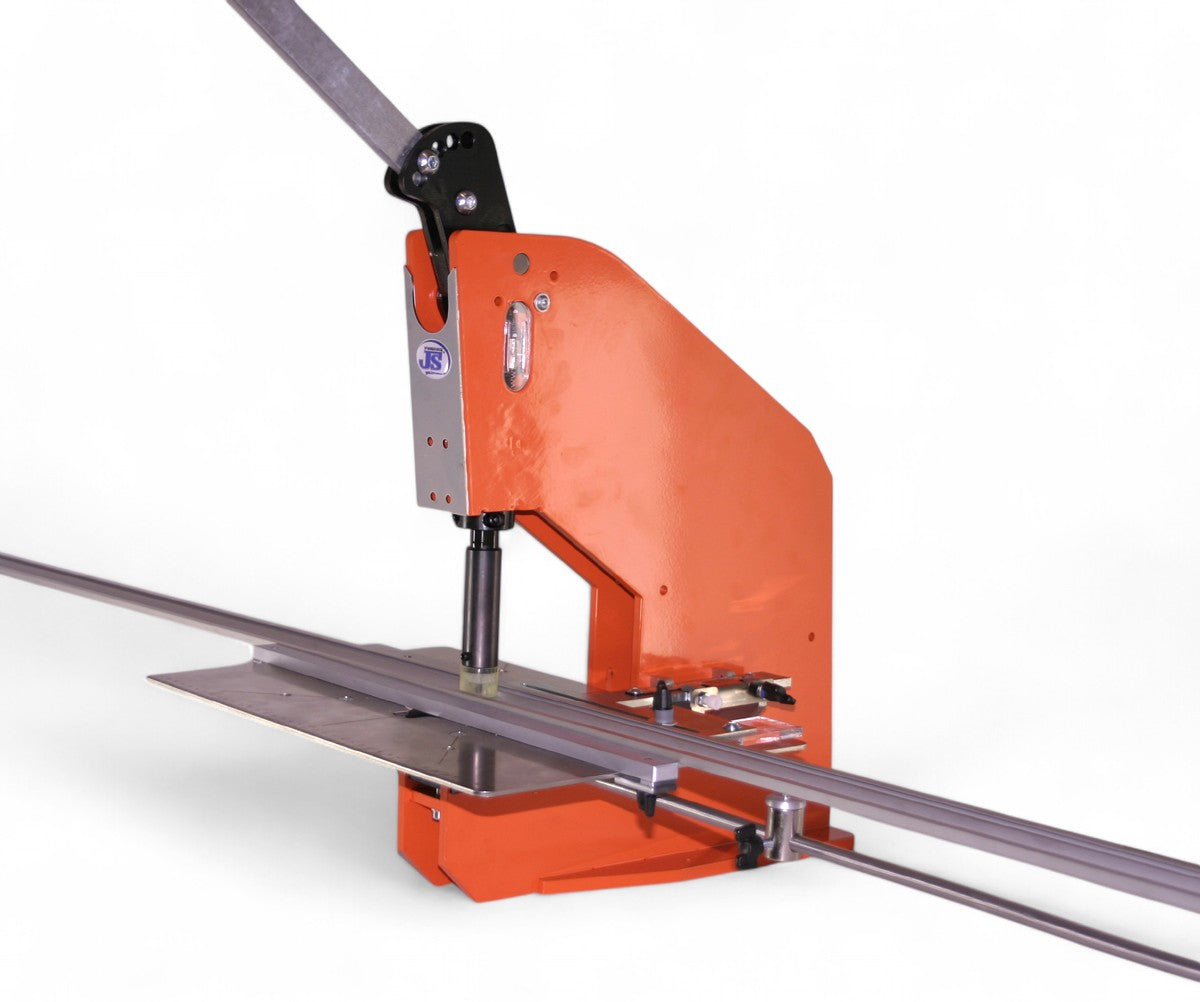

  • Längenanschlag: legt den Abstand von Loch zu Loch fest.
  • Tiefenanschlag: begrenzt die Stichtiefe, etwa wenn neben dem Loch eine Absenkung entsteht.

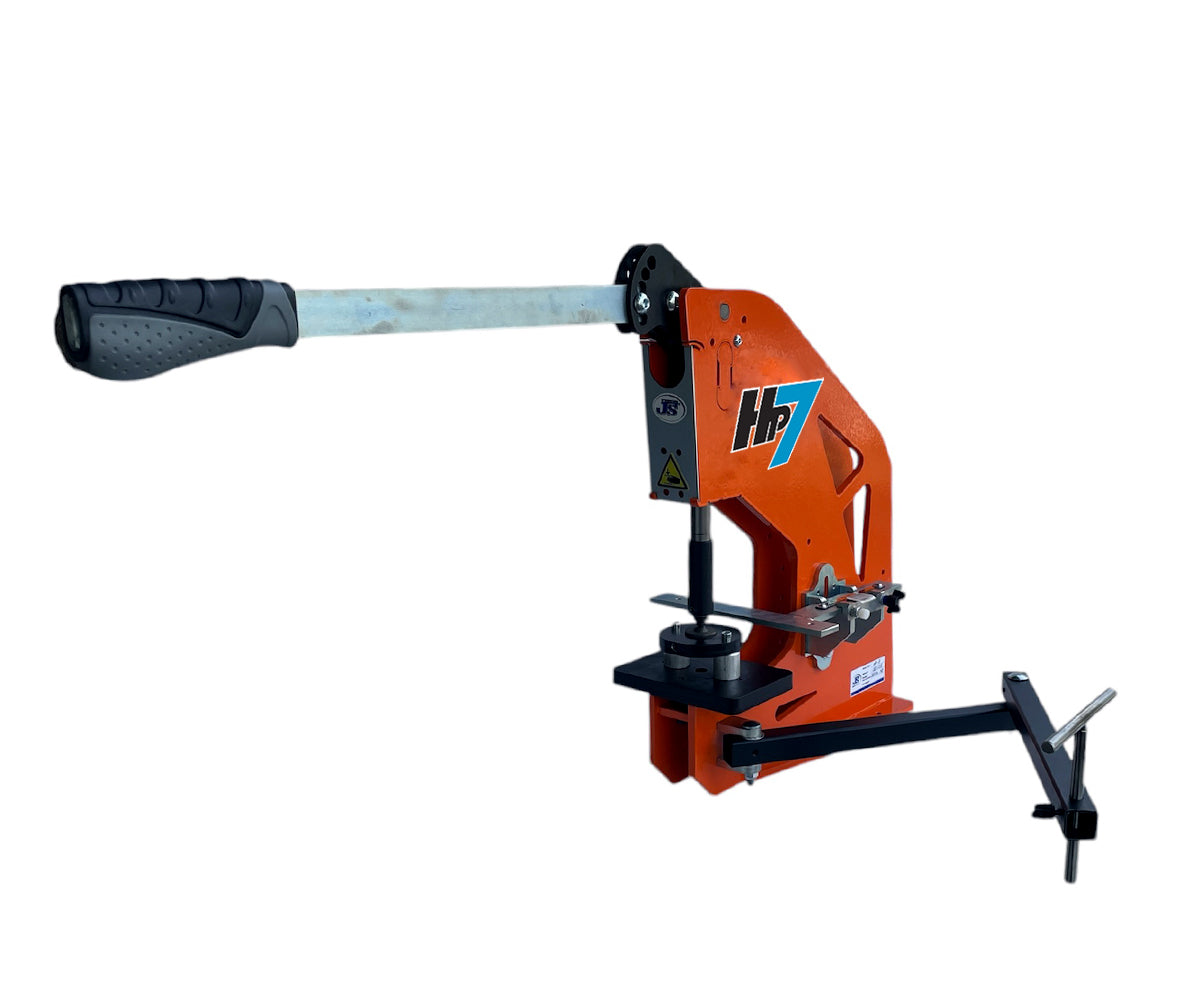

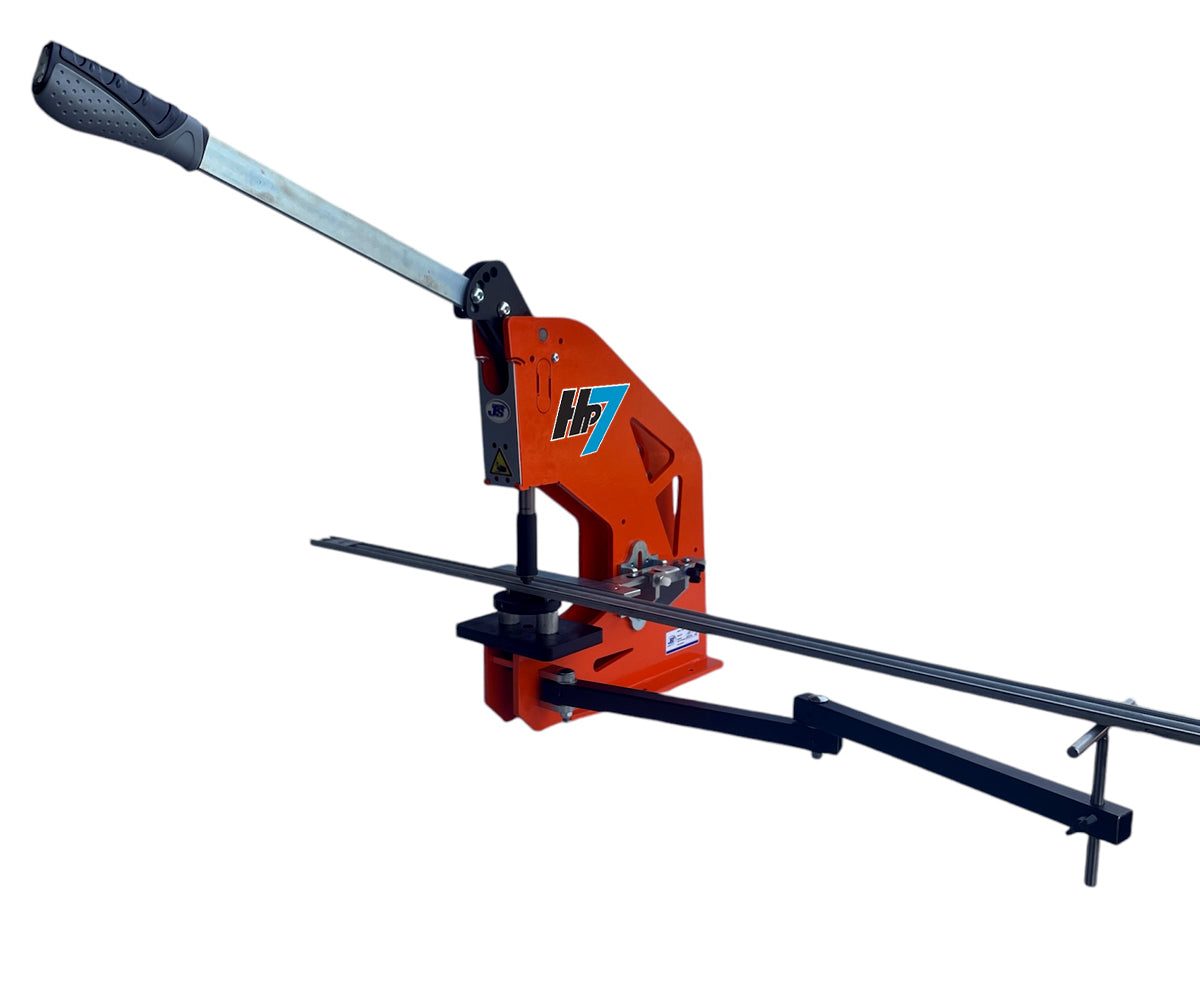

  • Materialträger-Arm mit Untergestell: stützt lange Profile außerhalb der Presse, lässt sich in der Länge und in der Höhe anpassen und links oder rechts anbauen.

Welche Profilformen lassen sich bearbeiten?

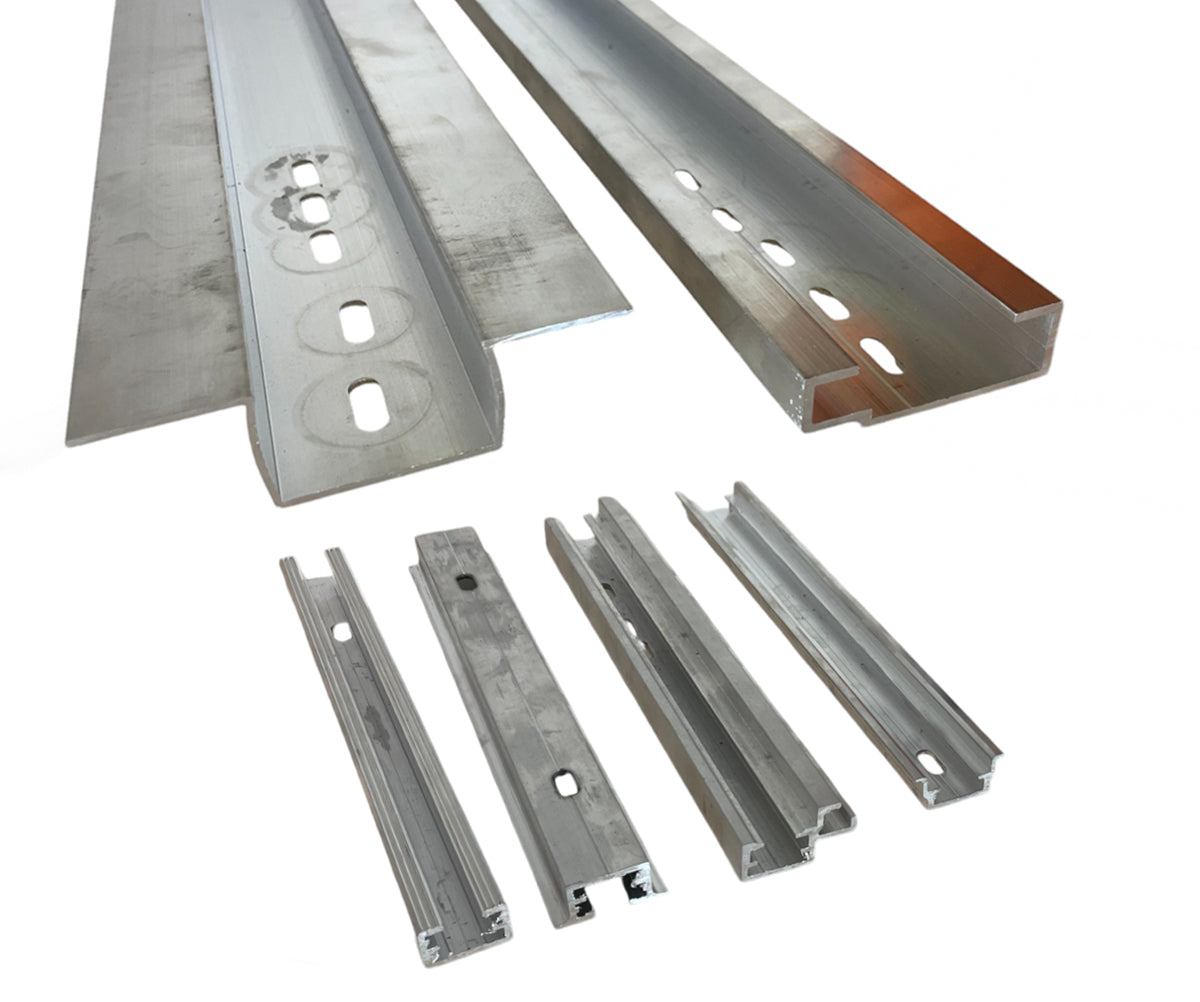

  • Gerade Alu- und Blechprofile sowie Profilstreifen mit Langloch- oder Rundlochstanze

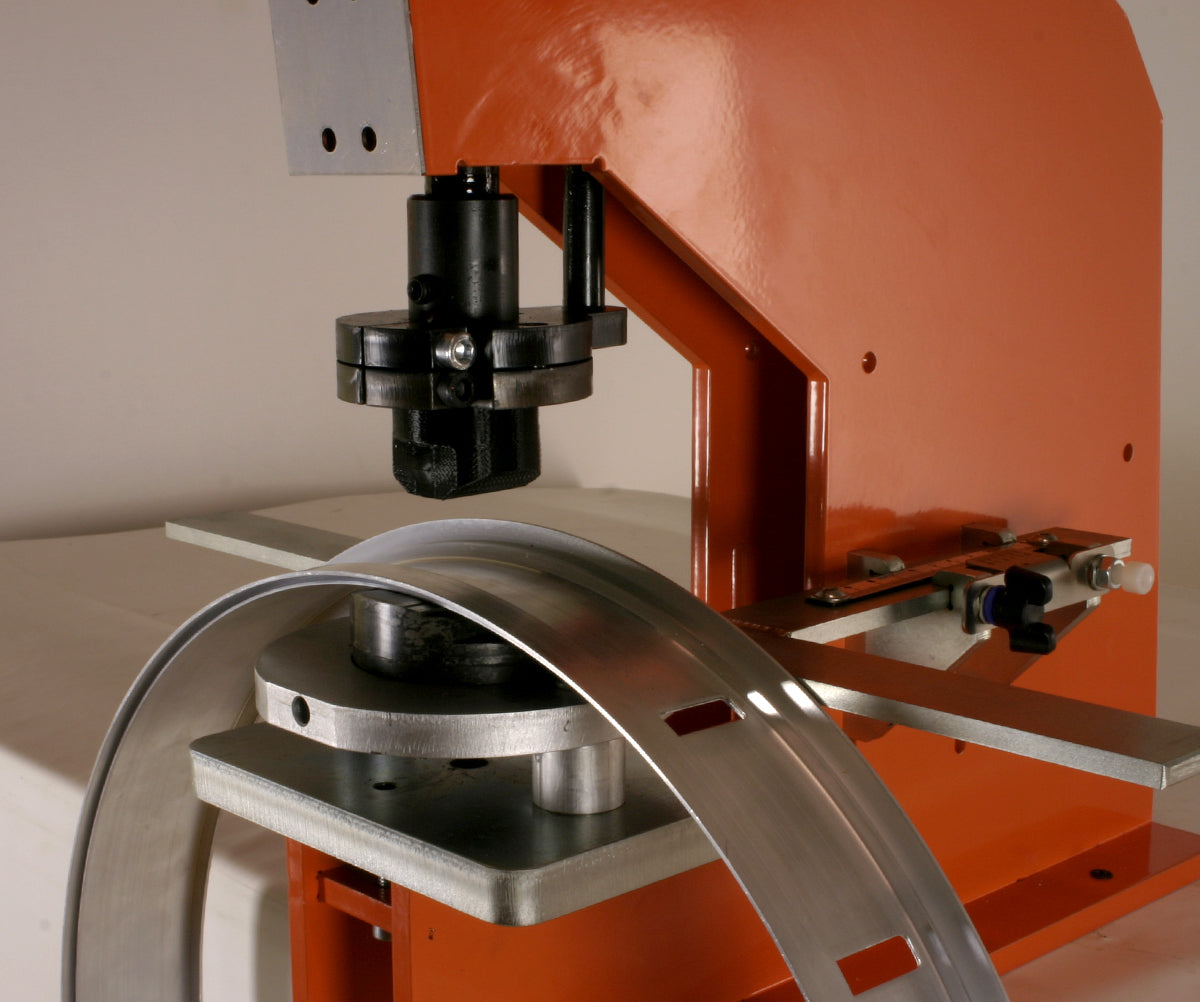

  • Im Kreis gebogene Profile: Sie werden am Y-Anschlag gedreht statt gezogen, die Löcher sitzen in beliebigem Abstand.

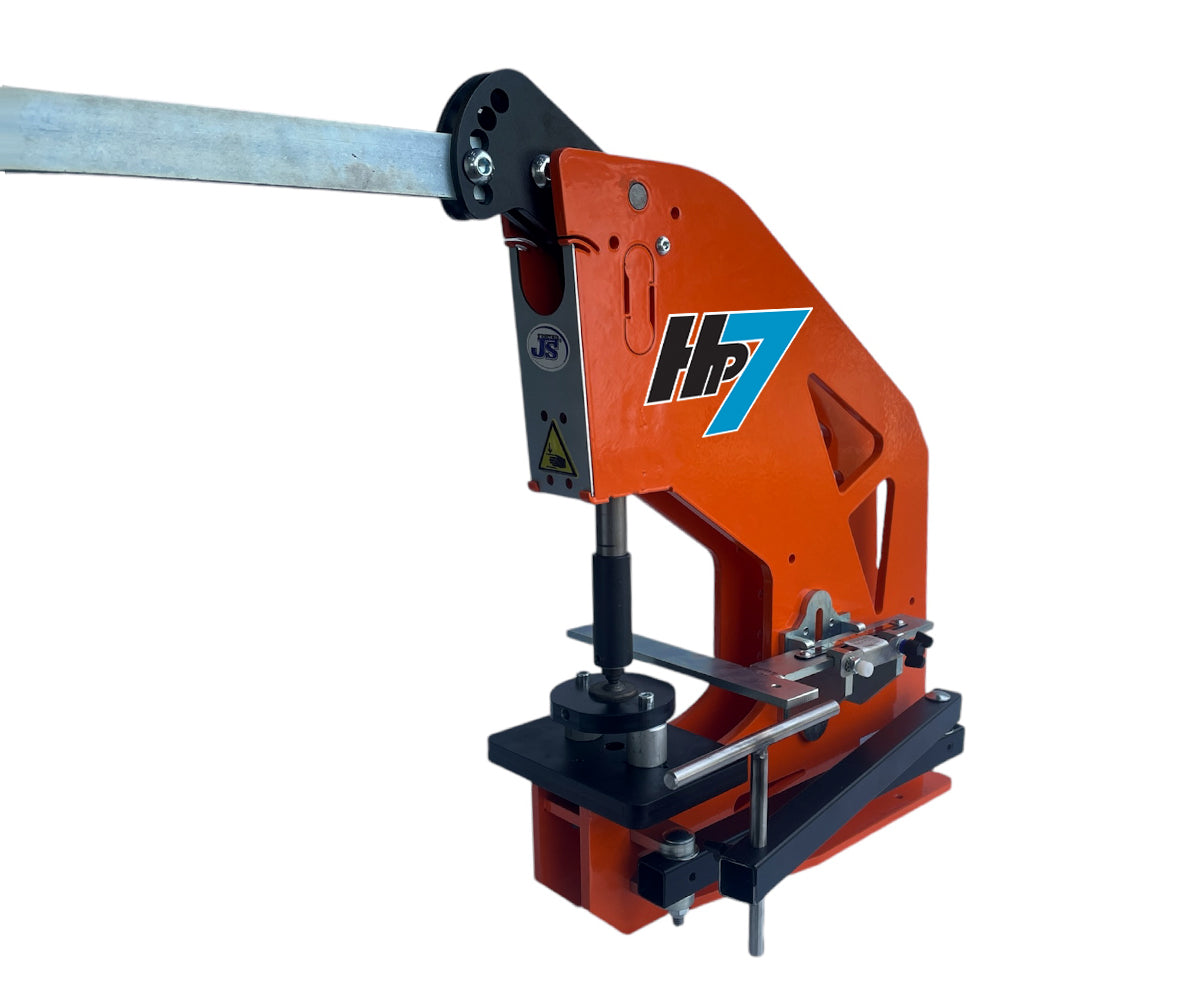

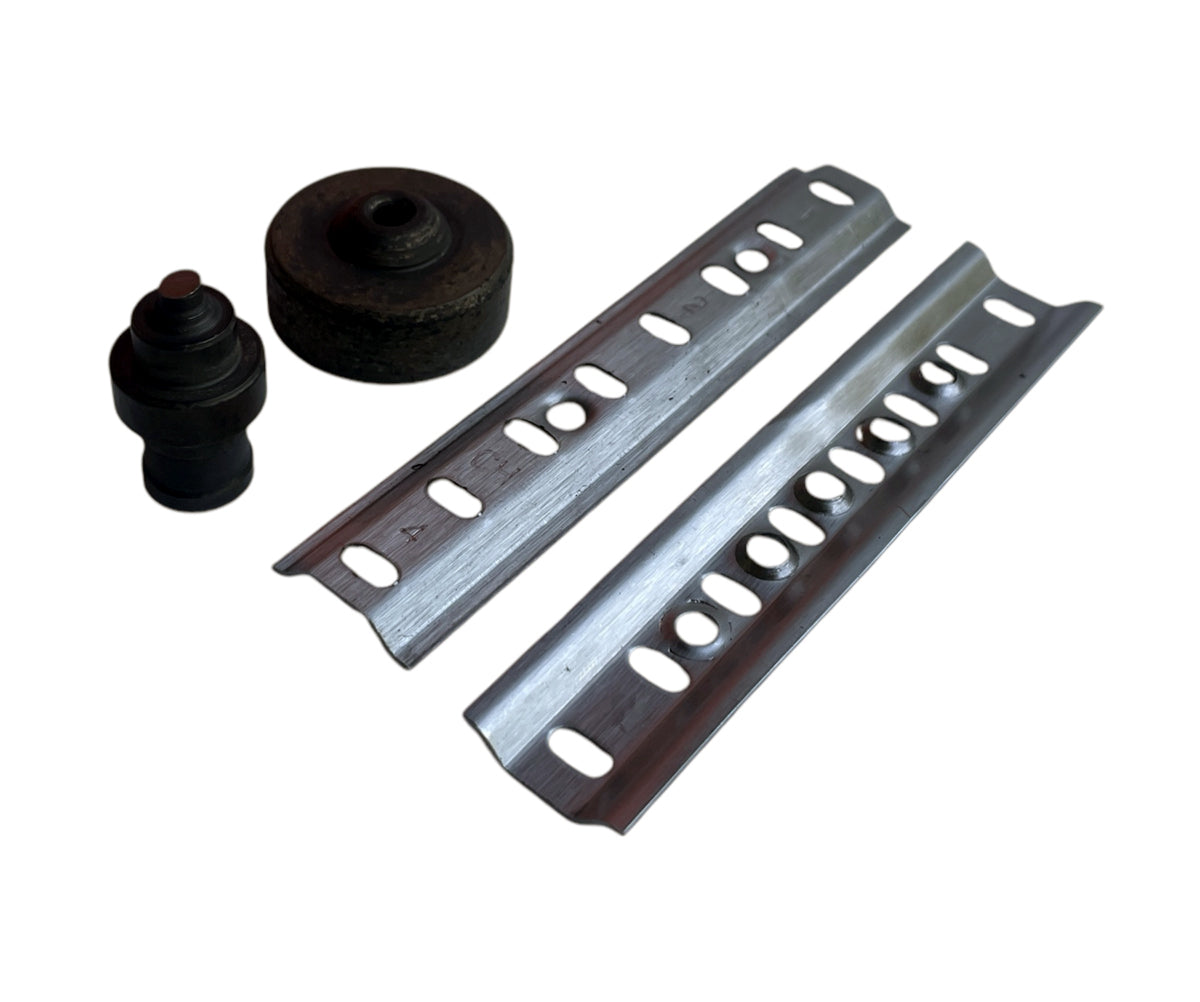

  • Edelstahlblechprofile, in denen Loch und Absenkung gleichzeitig entstehen

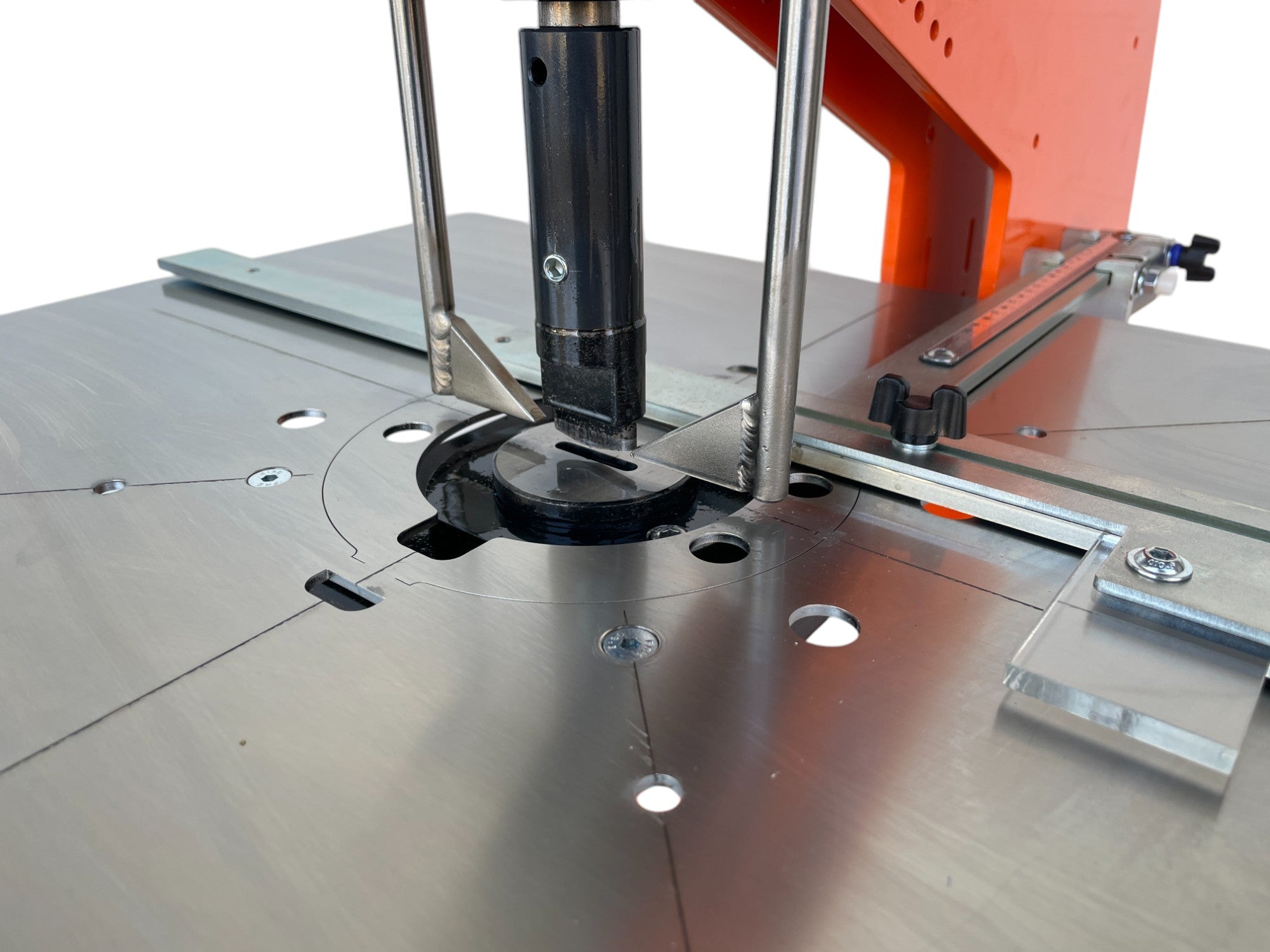

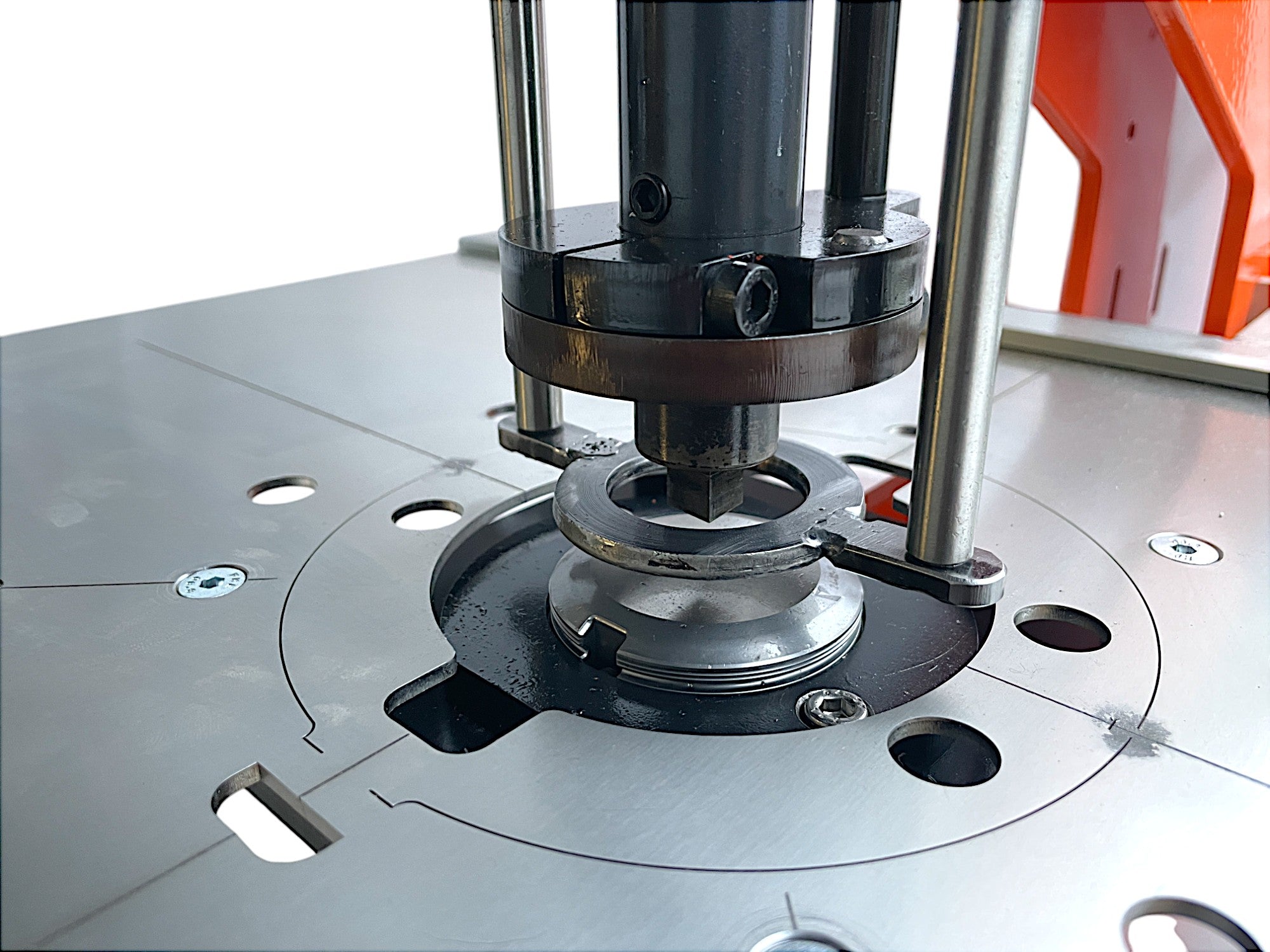

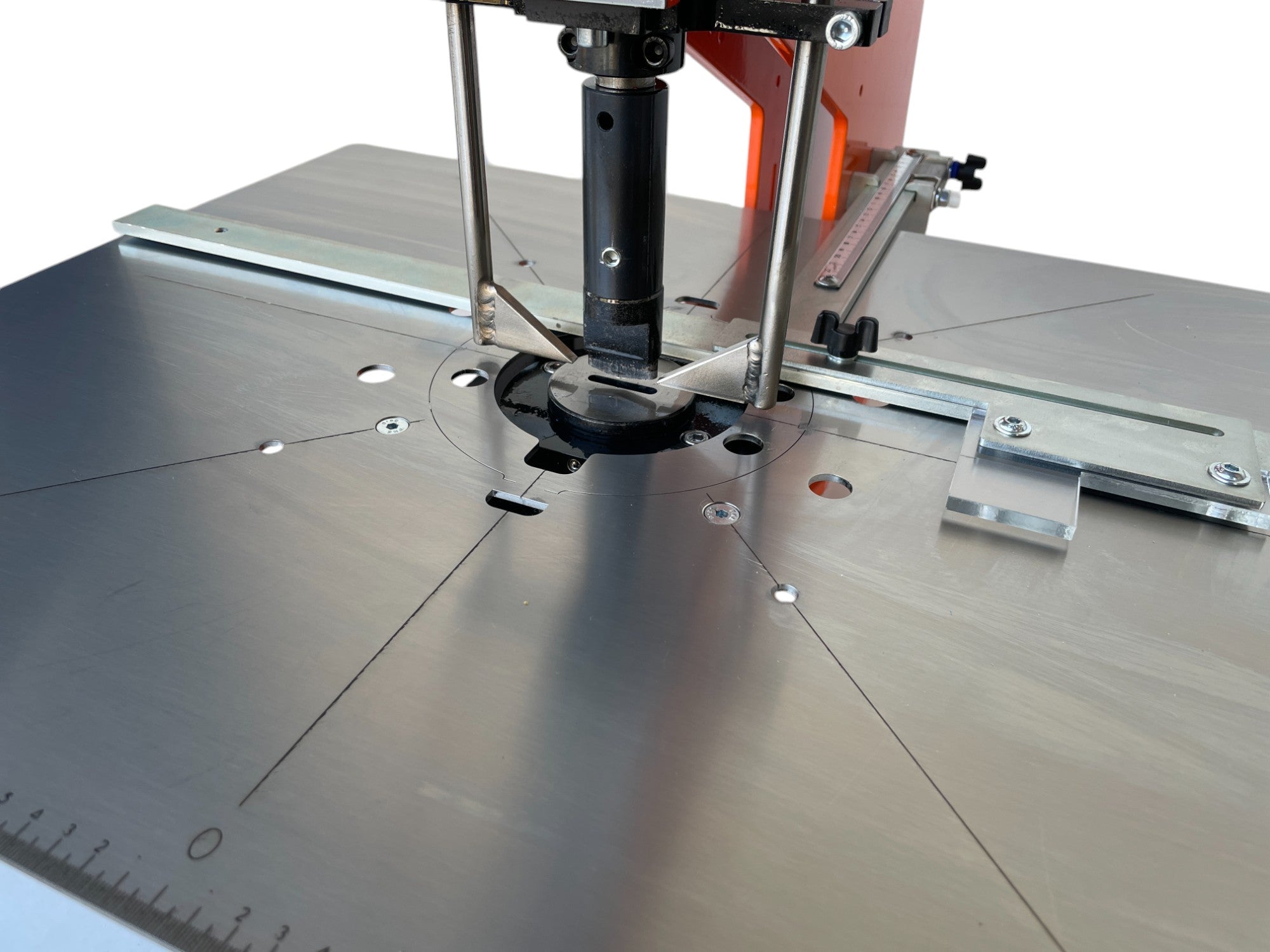

  • Kundenspezifische Profile mit schmalen Öffnungen: Hier arbeitet ein starrer Abstreifer, weil der Platz für einen PU-Abstreifer fehlt.

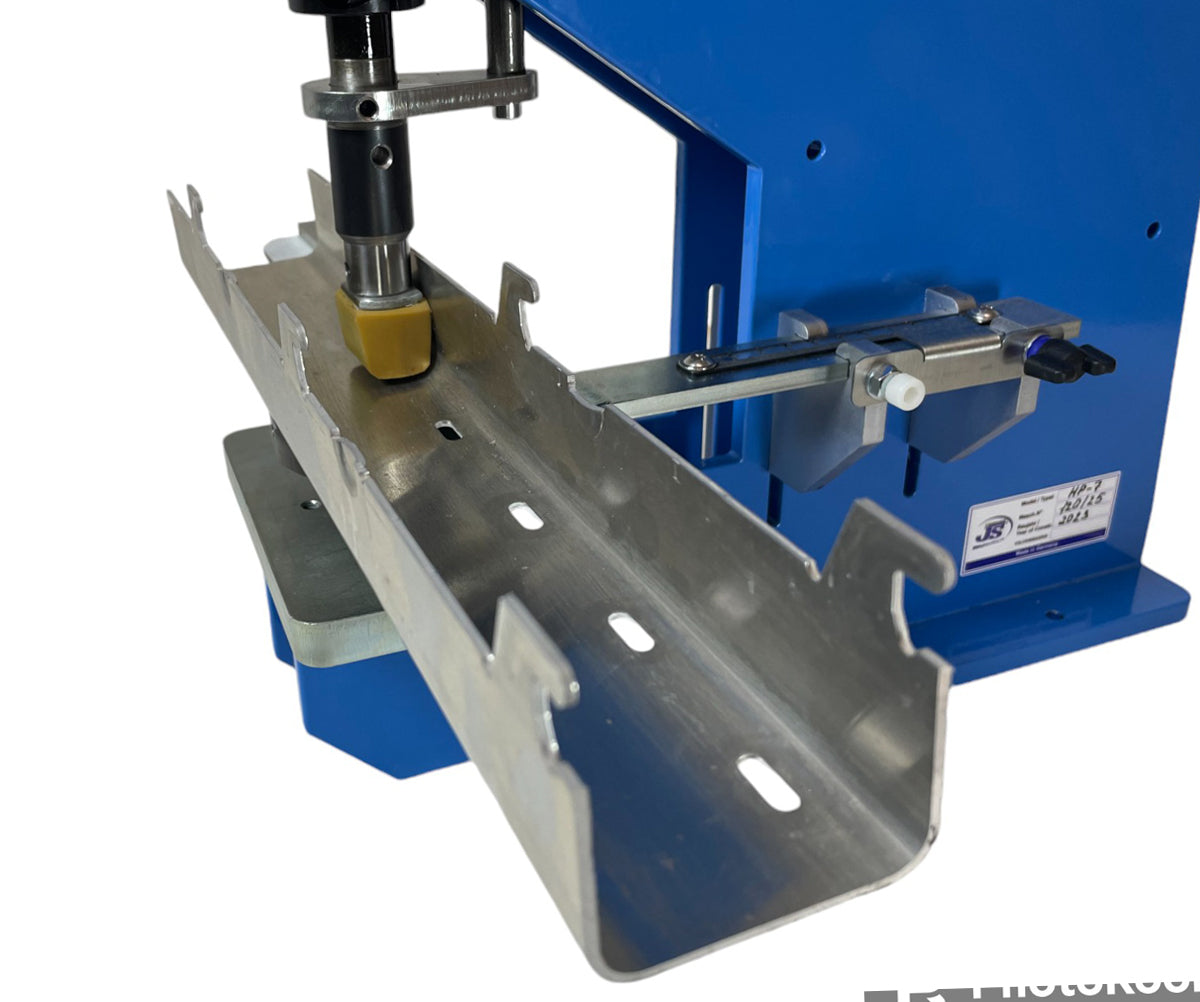

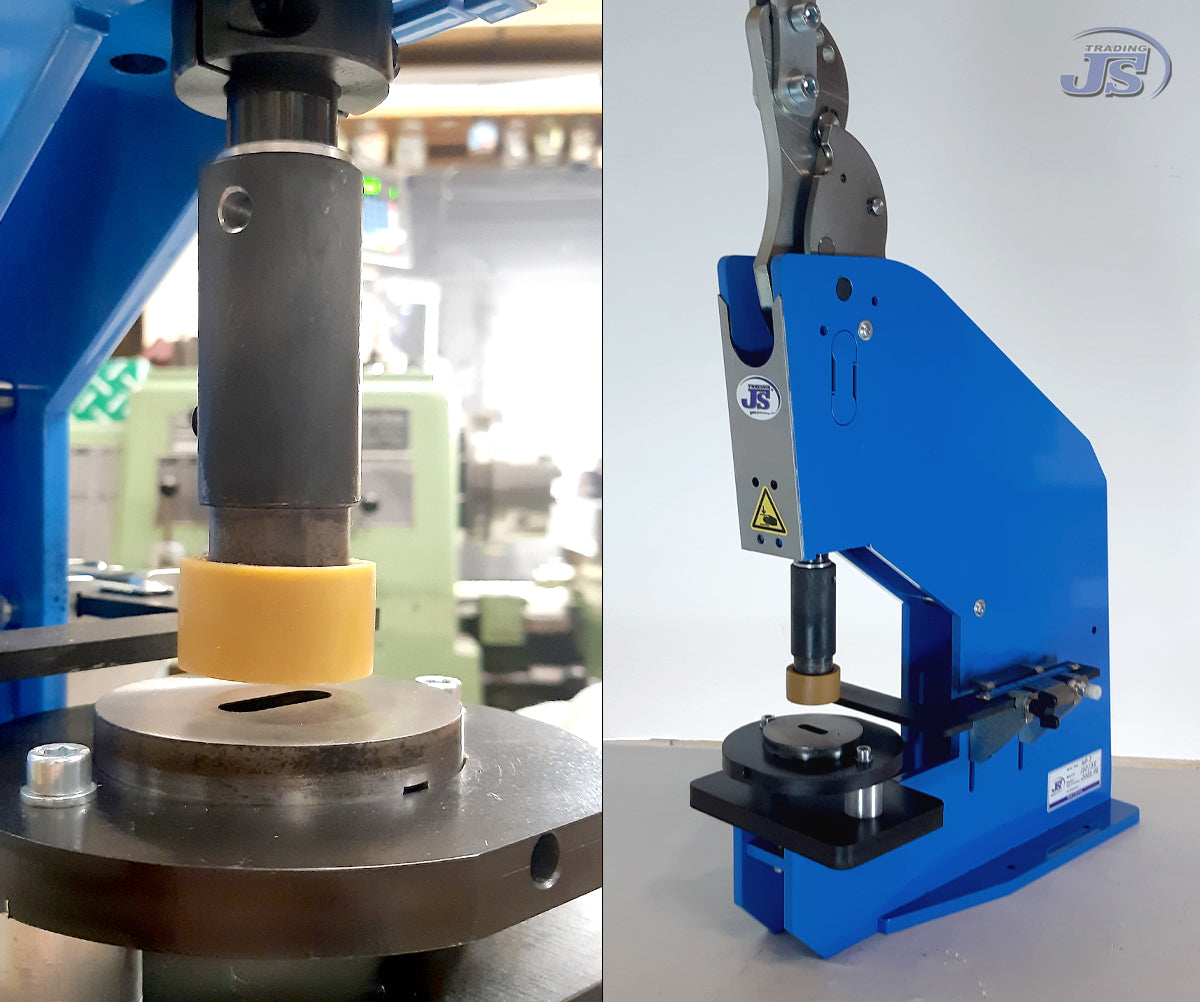

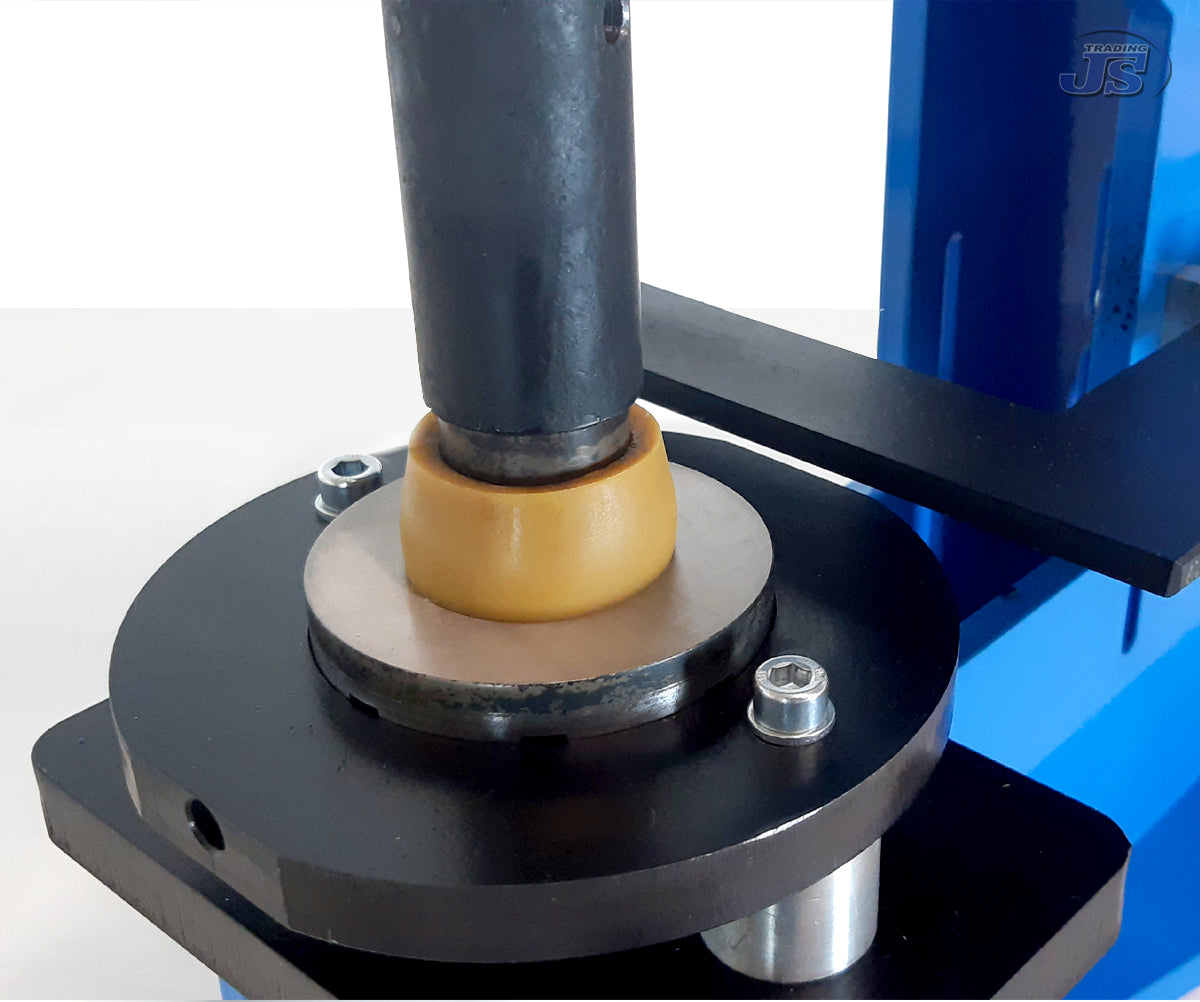

  • Profile mit angepasstem PU-Abstreifer, der beim Abstreifen die Form des Profils erhält

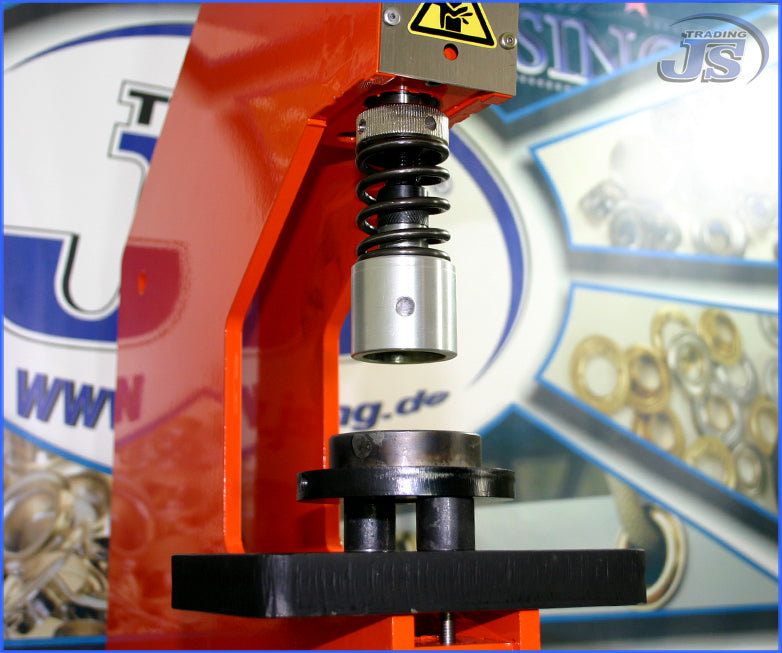

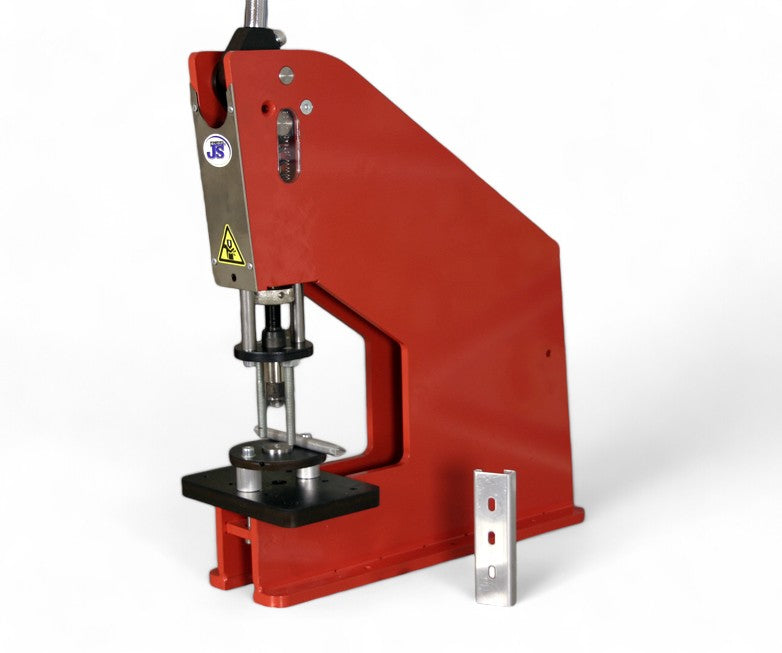

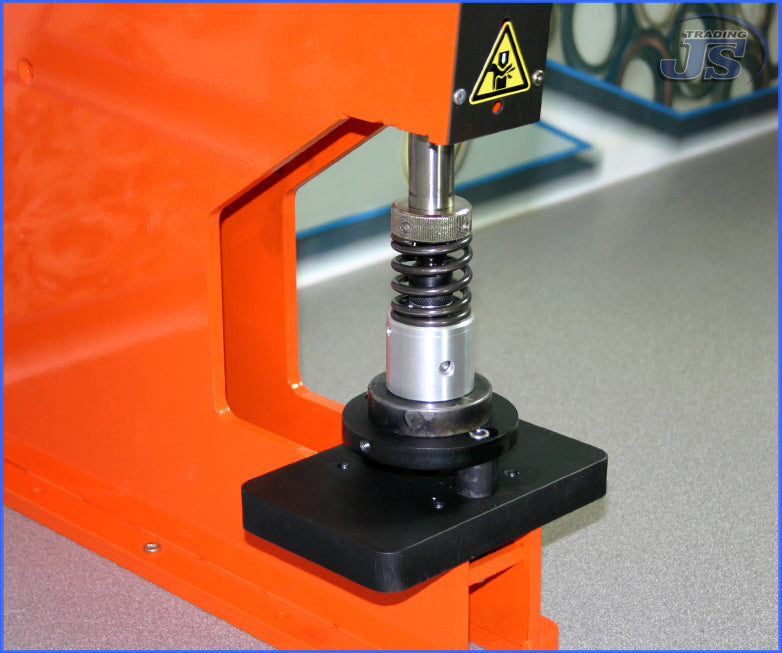

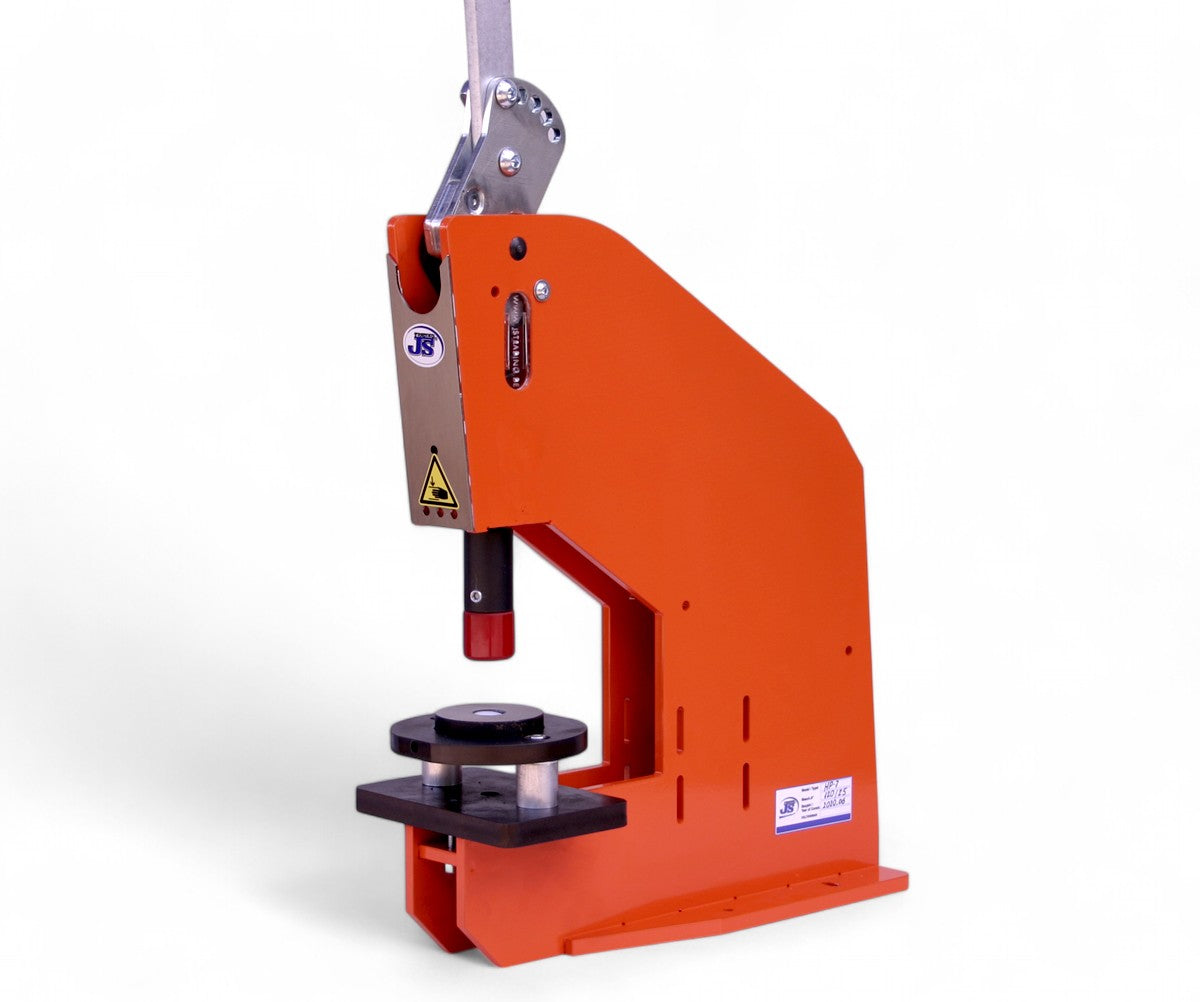

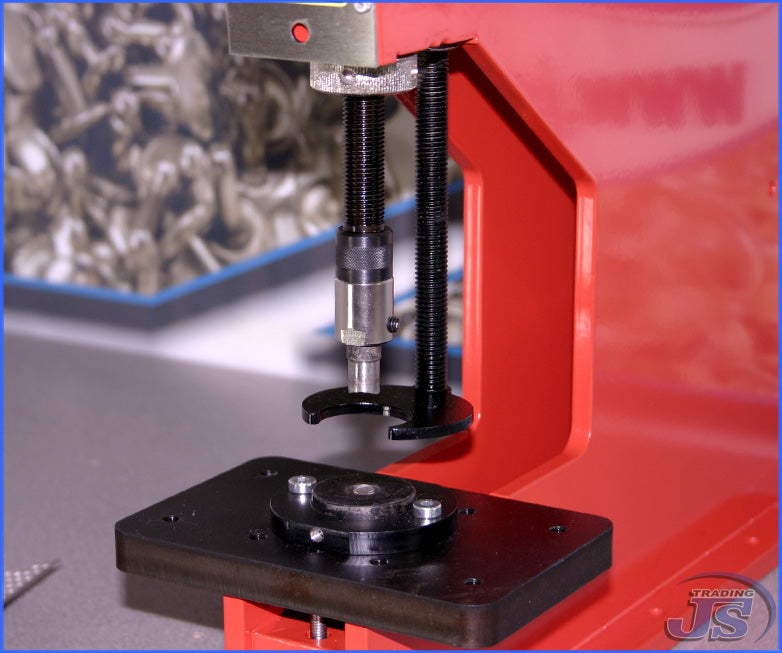

Mit derselben Pressenbauart lassen sich auch Blech, Holz, Kunststoff und Alu-Verbundplatten ausklinken.

Welche Presse und welches Werkzeug?

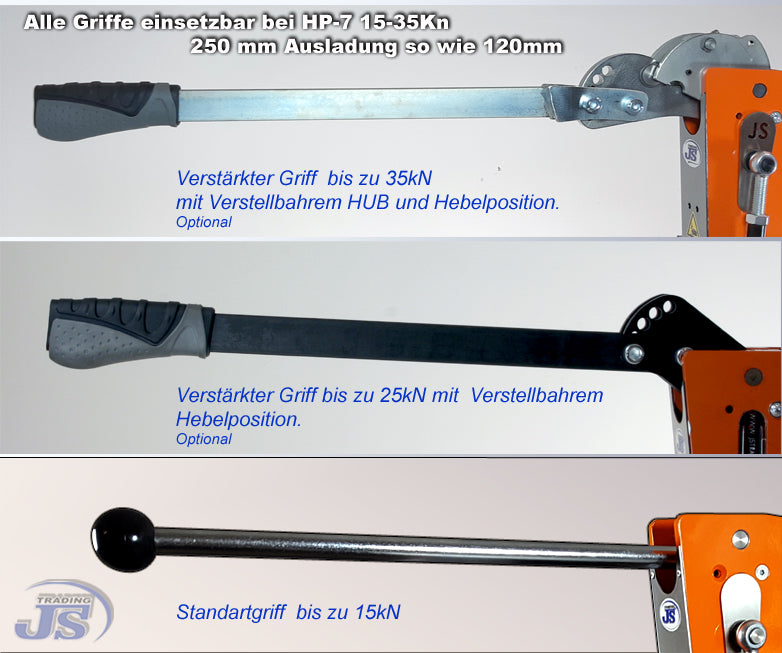

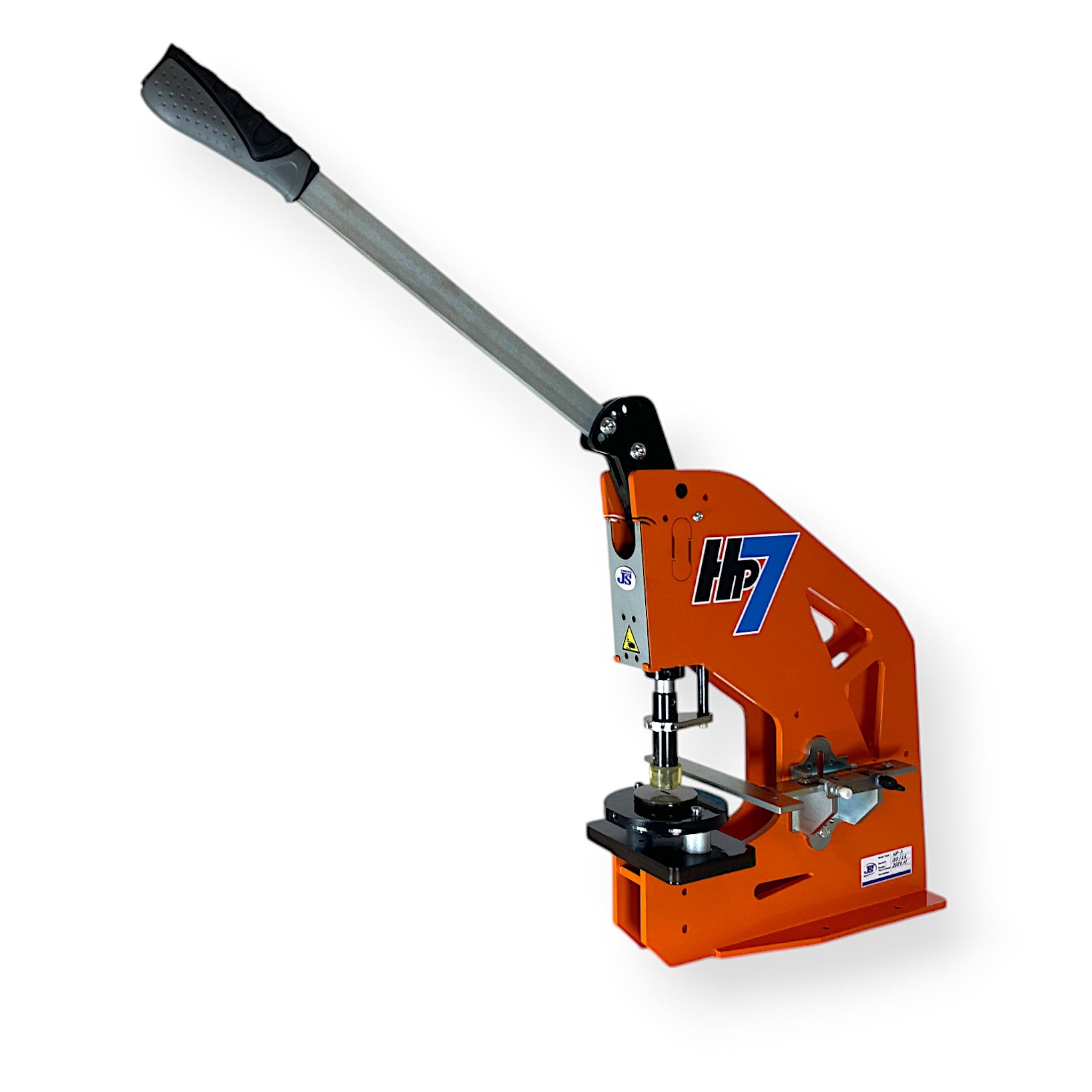

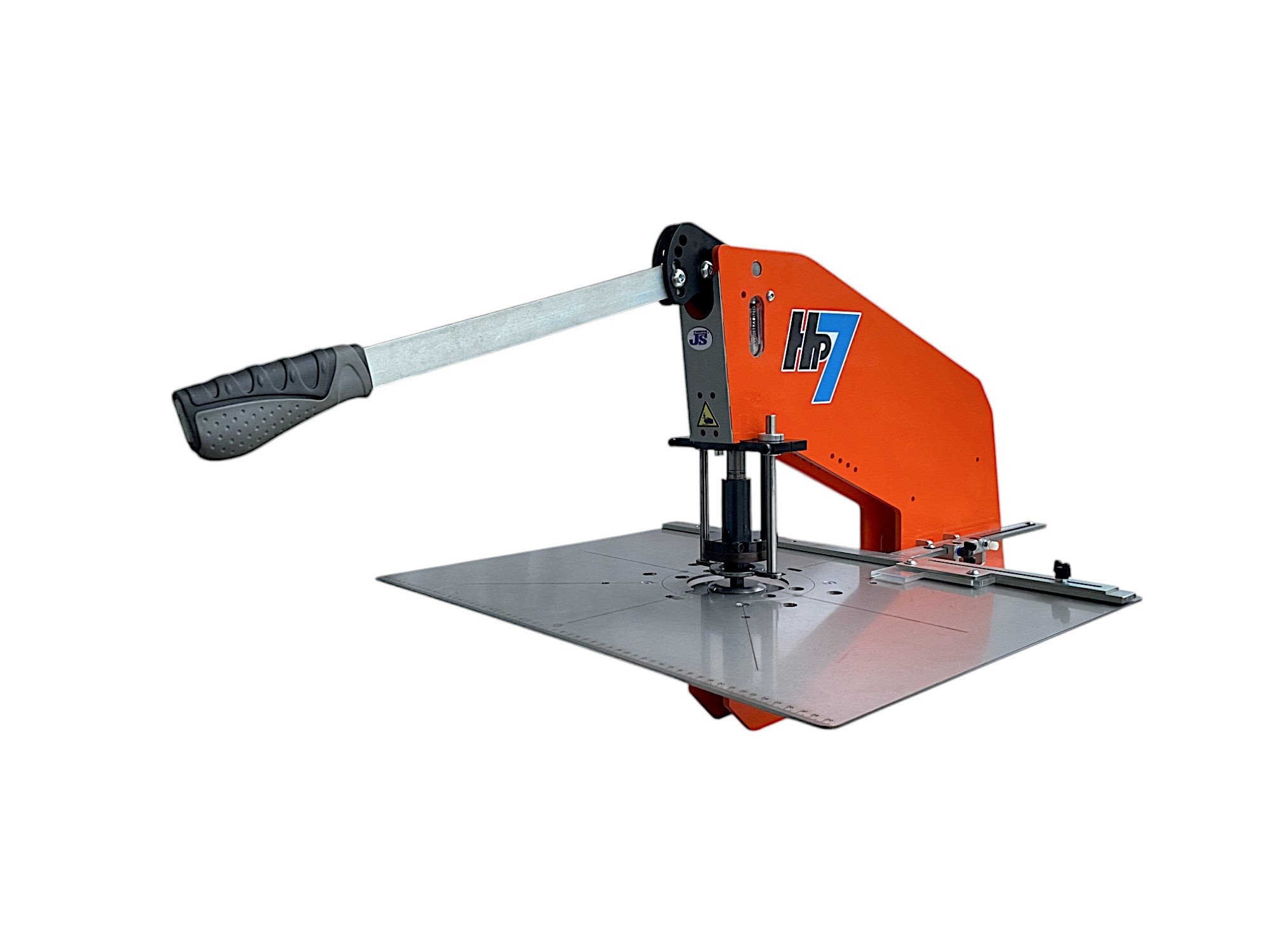

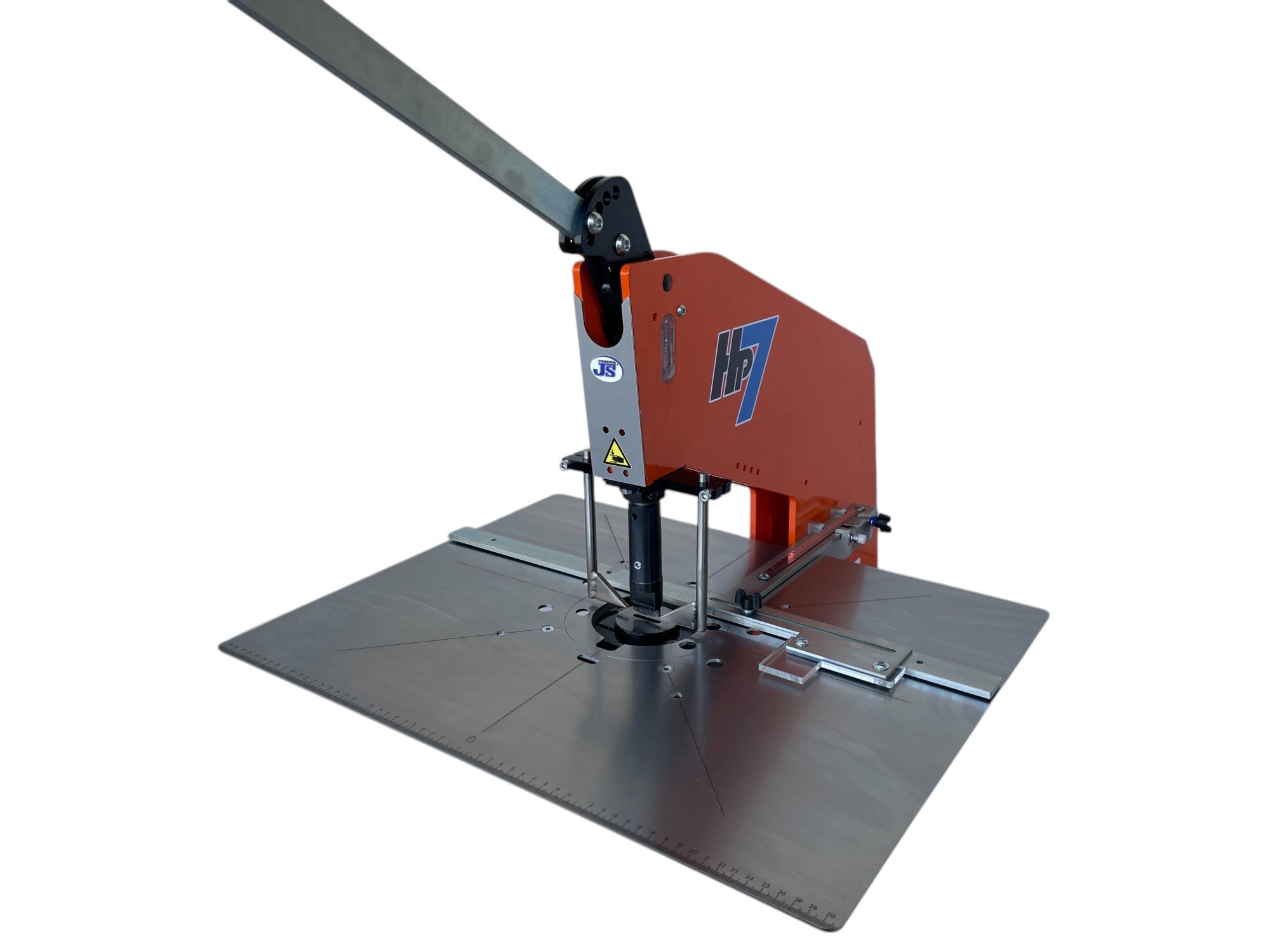

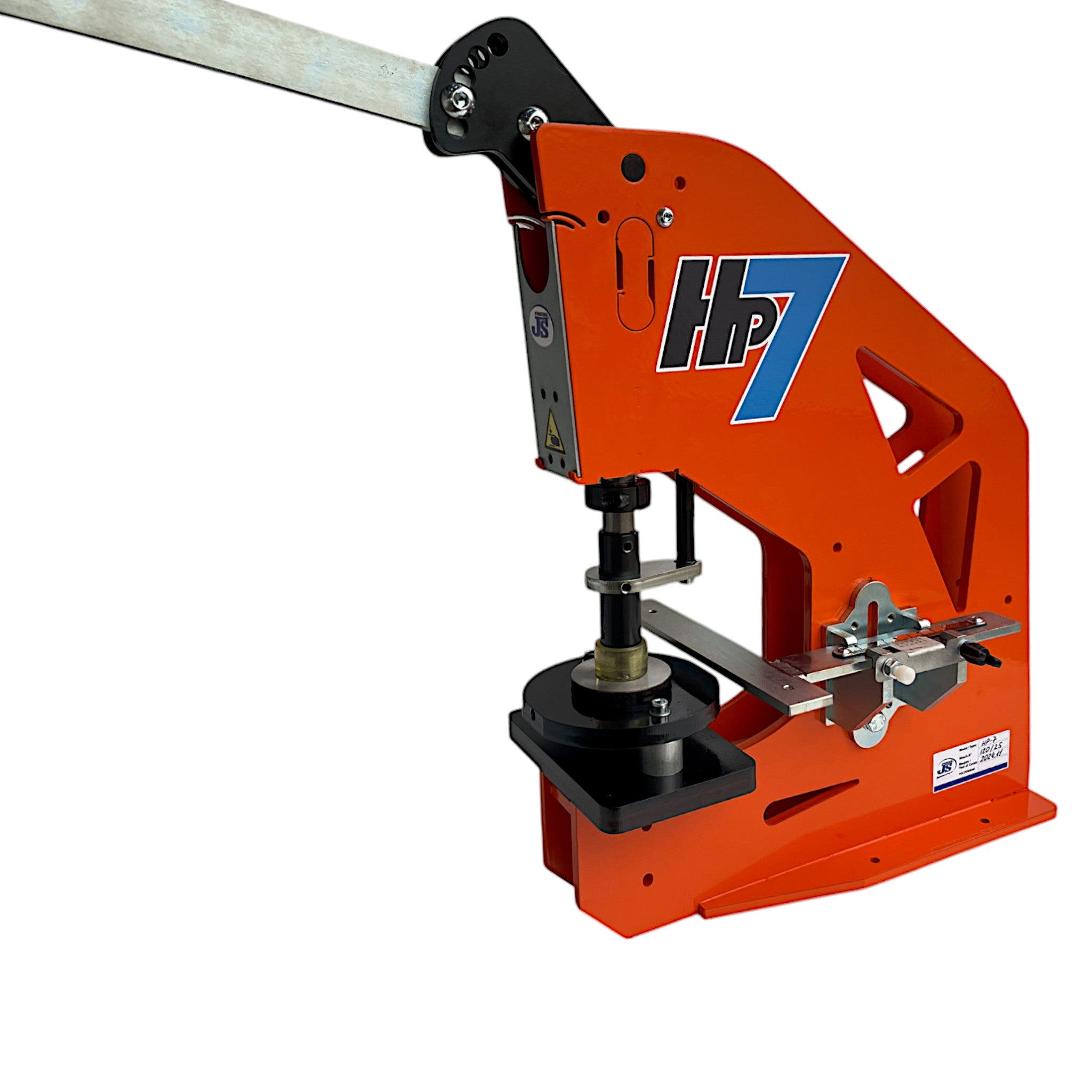

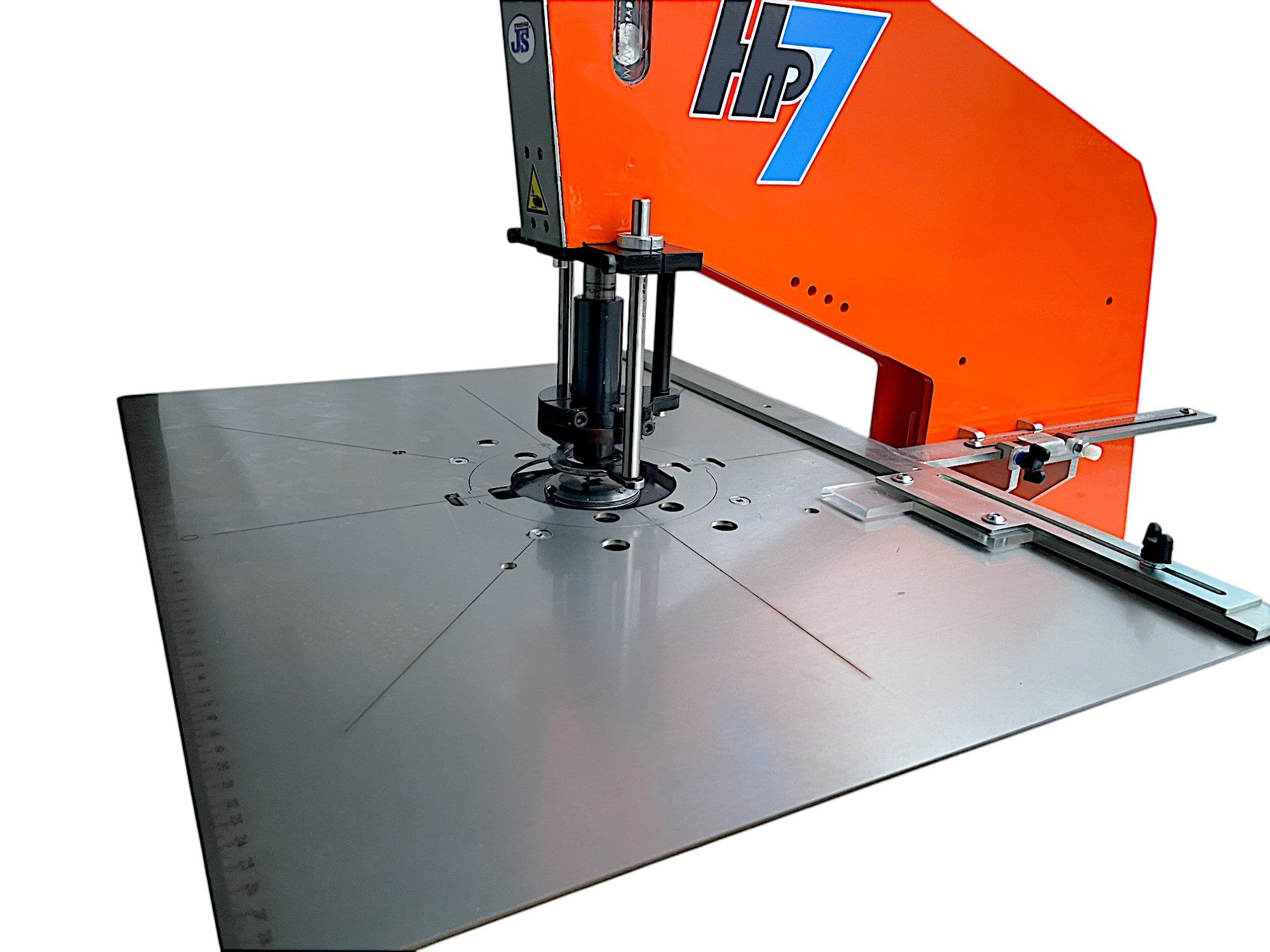

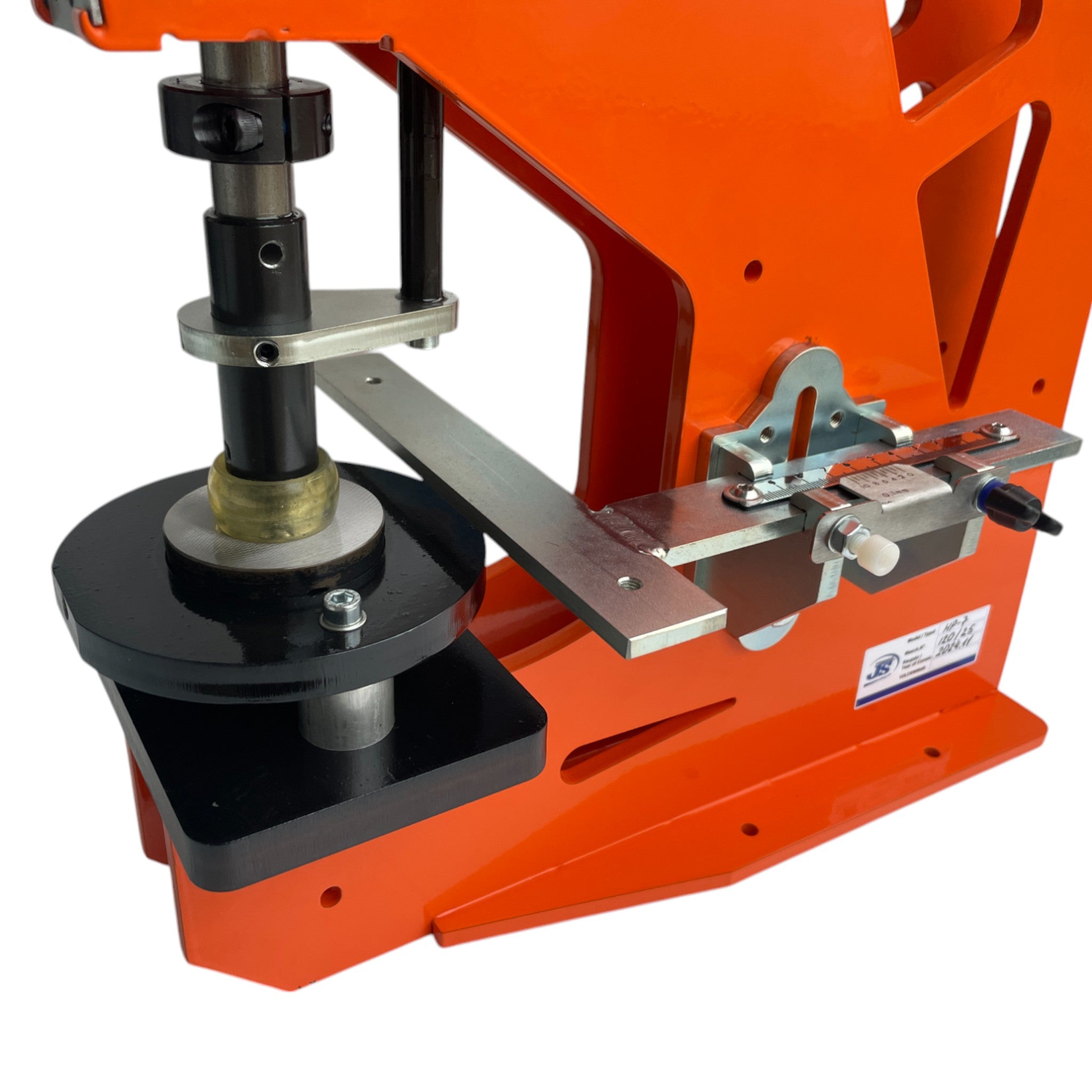

Die Profilstanzen basieren überwiegend auf der HP-7 mit 25 kN: mit 120 mm Ausladung (HP-7-25-120) oder mit 250 mm Ausladung in der Ausführung mit starrem Abstreifer. Die größere Ausladung ist bei breiten Profilen oder Lochungen weiter vom Rand nötig.

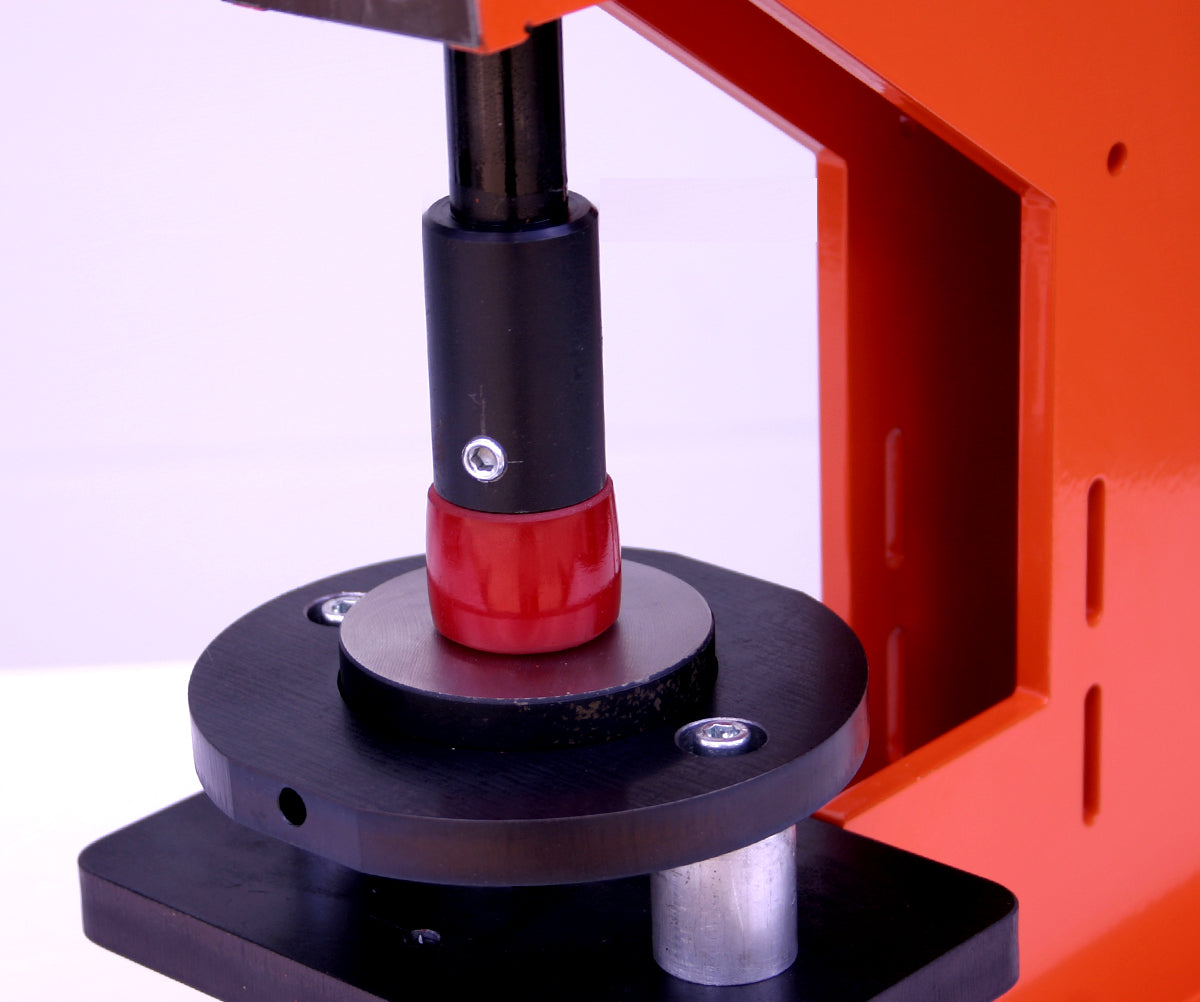

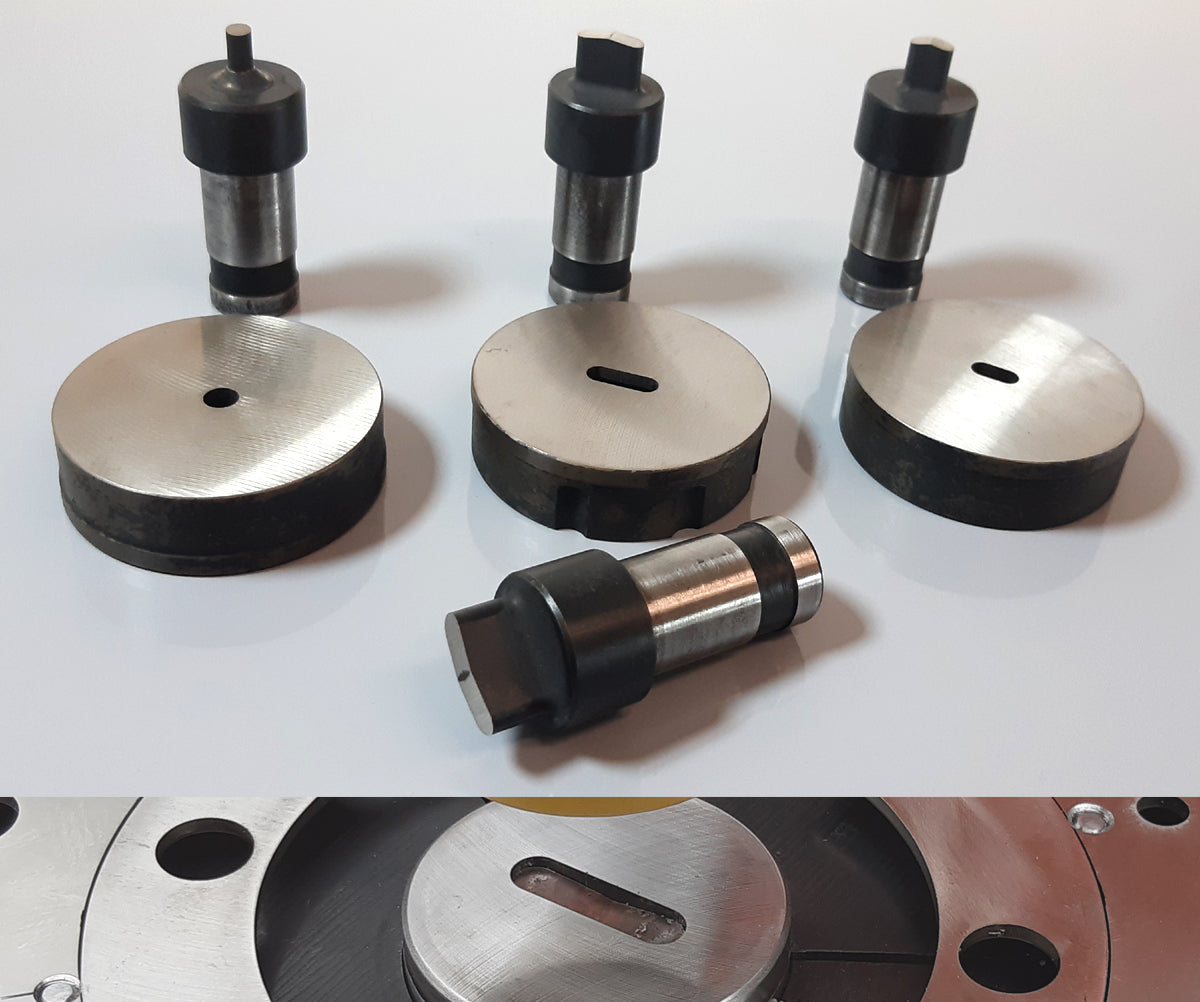

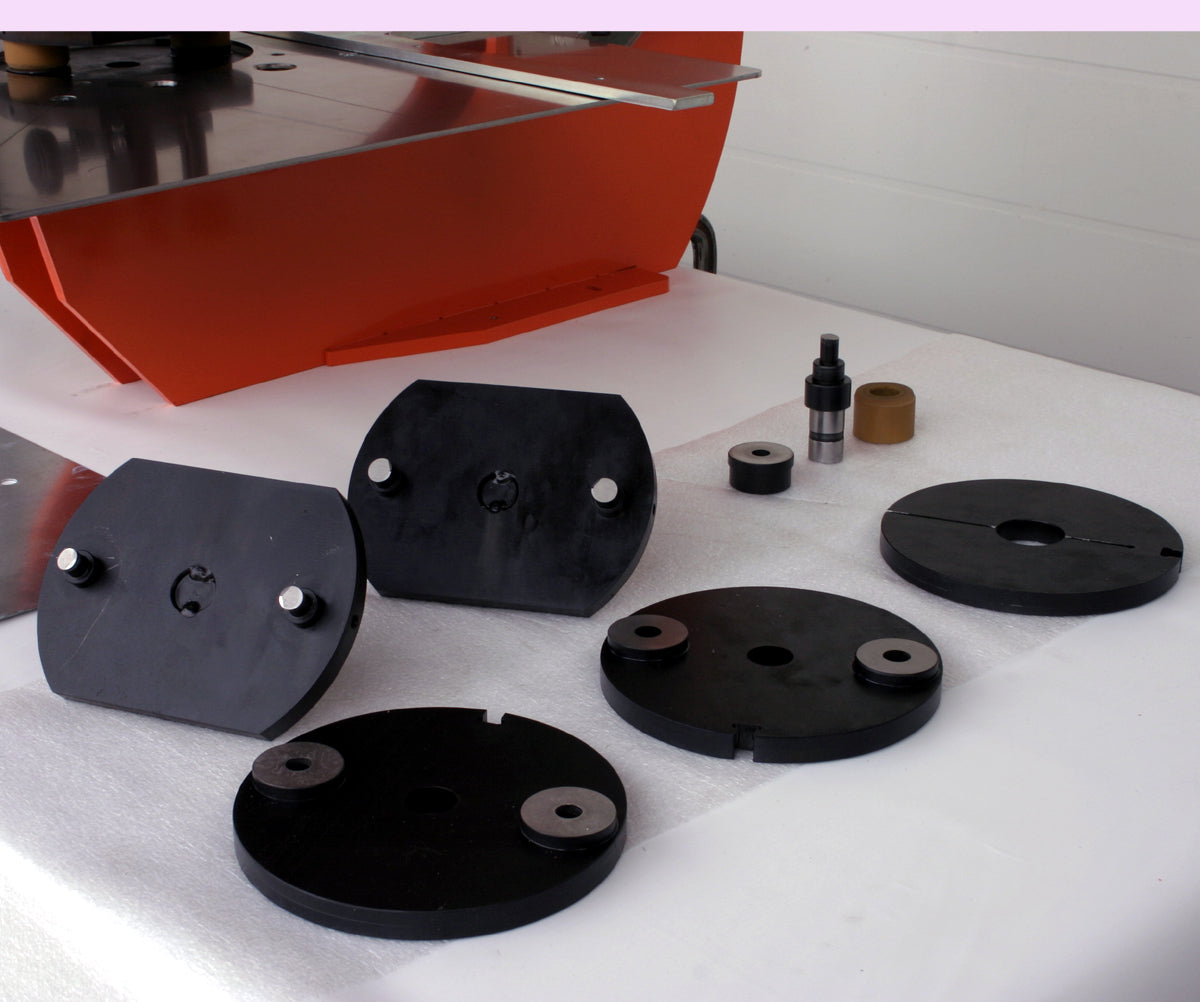

Die Stanzwerkzeuge entstehen nach Vorgabe aus gehärtetem und geschliffenem Werkzeugstahl. Für die Auslegung werden der Profilquerschnitt als Zeichnung oder Muster, der Werkstoff, die Wandstärke sowie Form, Maß und Abstand der Löcher benötigt.

Passende Kategorien

Lochstanzen für Bleche und die Abstreifer-Bauarten im Vergleich finden Sie unter Blechstanzen. Die Kraftstufe, auf der die meisten Profilstanzen aufbauen, steht unter HP-7 25 kN, alle Vorrichtungen der Baureihe unter HP-7 und Zubehör.
