Prüf- und Probekörperstanzen: Probenvorbereitung nach DIN, ISO und ASTM
Probekörperstanzen schneiden genormte Prüfkörper, etwa Zugproben, aus Platten und Folien aus Kunststoff, Gummi, Elastomeren, Papier und vergleichbaren Werkstoffen. In dieser Kategorie finden Sie Stanzmesser in Normgeometrie, HP-7-Pressen mit Stanzvorrichtung und Vorrichtungen zum Trennen von Spritzguss-Probekörpern. Die Werkzeuge werden nach Norm oder nach Vorgabe gefertigt und sind auf Anfrage erhältlich.
Für welche Normen gibt es Stanzmesser?
- Zugversuch Kunststoffe: DIN EN ISO 527, ASTM D638
- Zugversuch Gummi und Elastomere: ISO 37, DIN 53504
- Weiterreißversuch: DIN ISO 34-1 B (Winkelprobe), DIN ISO 34-1 C (bogenförmige Probe), DIN 53515 (Graves), ASTM D624
- Weitere Normen: DIN EN ISO 1798, DIN EN ISO 8256, DIN VDE 0282, DIN 2874, ASTM D4482
Probengeometrien nach eigener Zeichnung sind ebenfalls möglich.
Welche Stanzmesser gibt es?

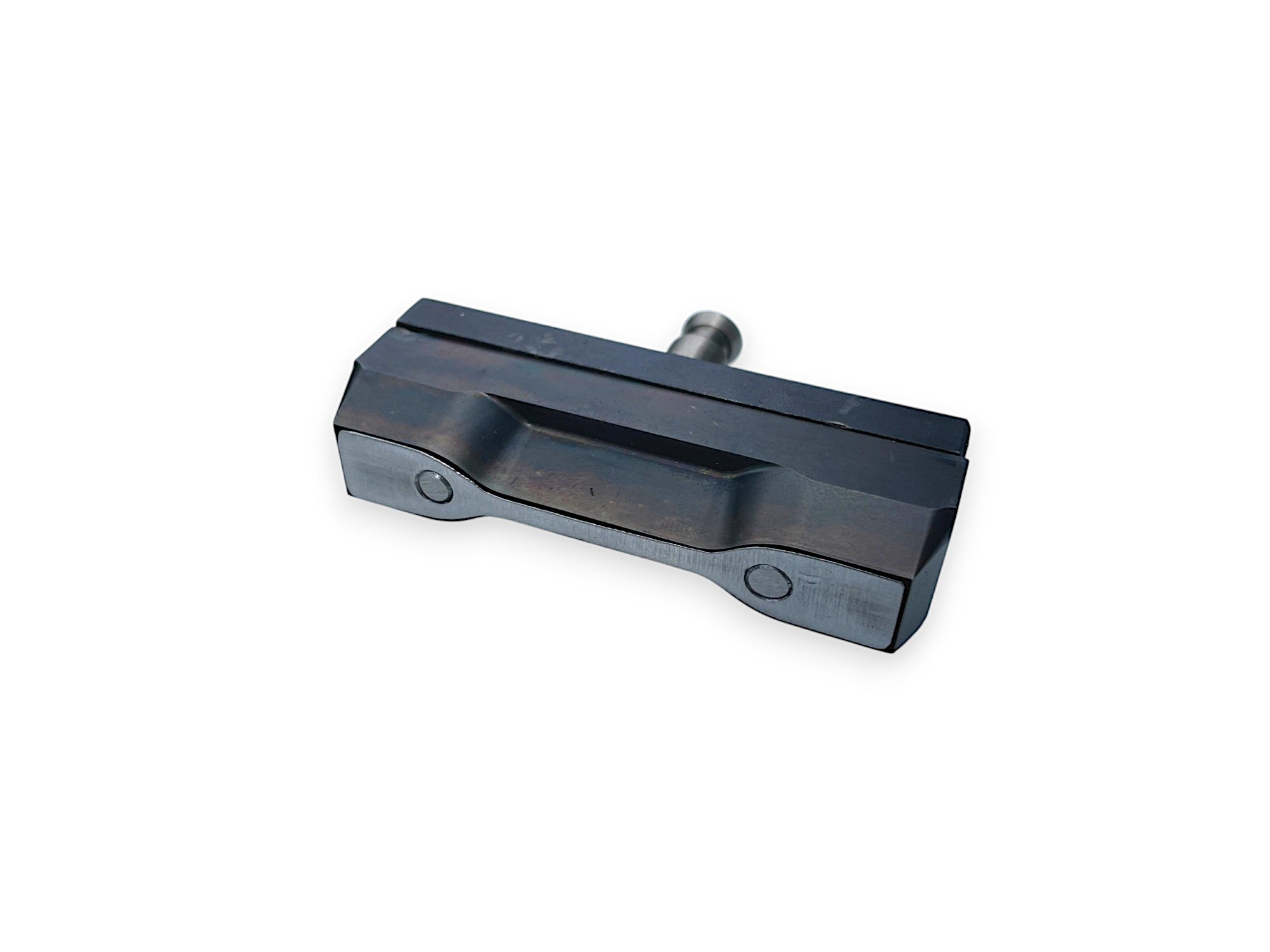

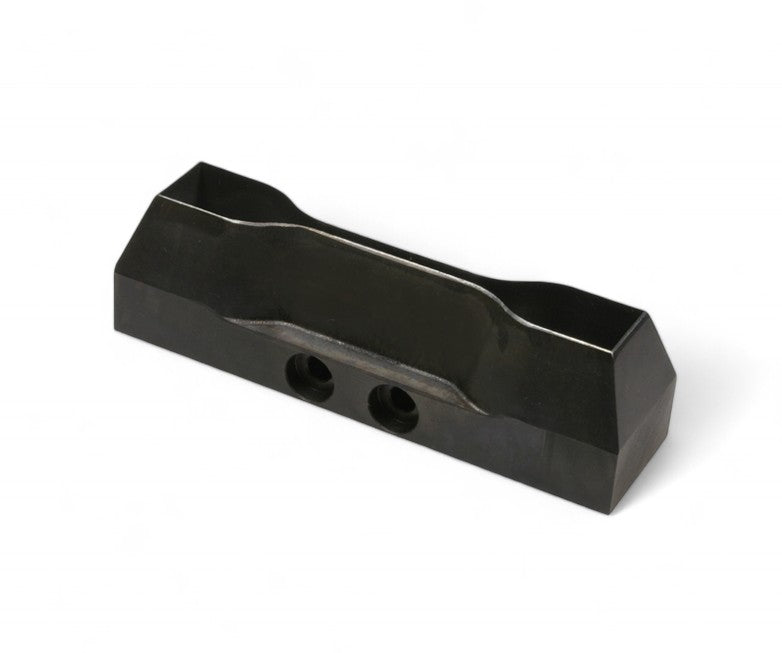

- Vollmaterial mit Auswerfer: Ein mechanisches Auswerfersystem aus gehärtetem Stahl stößt die Probe beim Rückhub der Presse aus. Alternativ gibt es einen Gummiauswerfer, eine Kunststoffunterlage ist dabei.

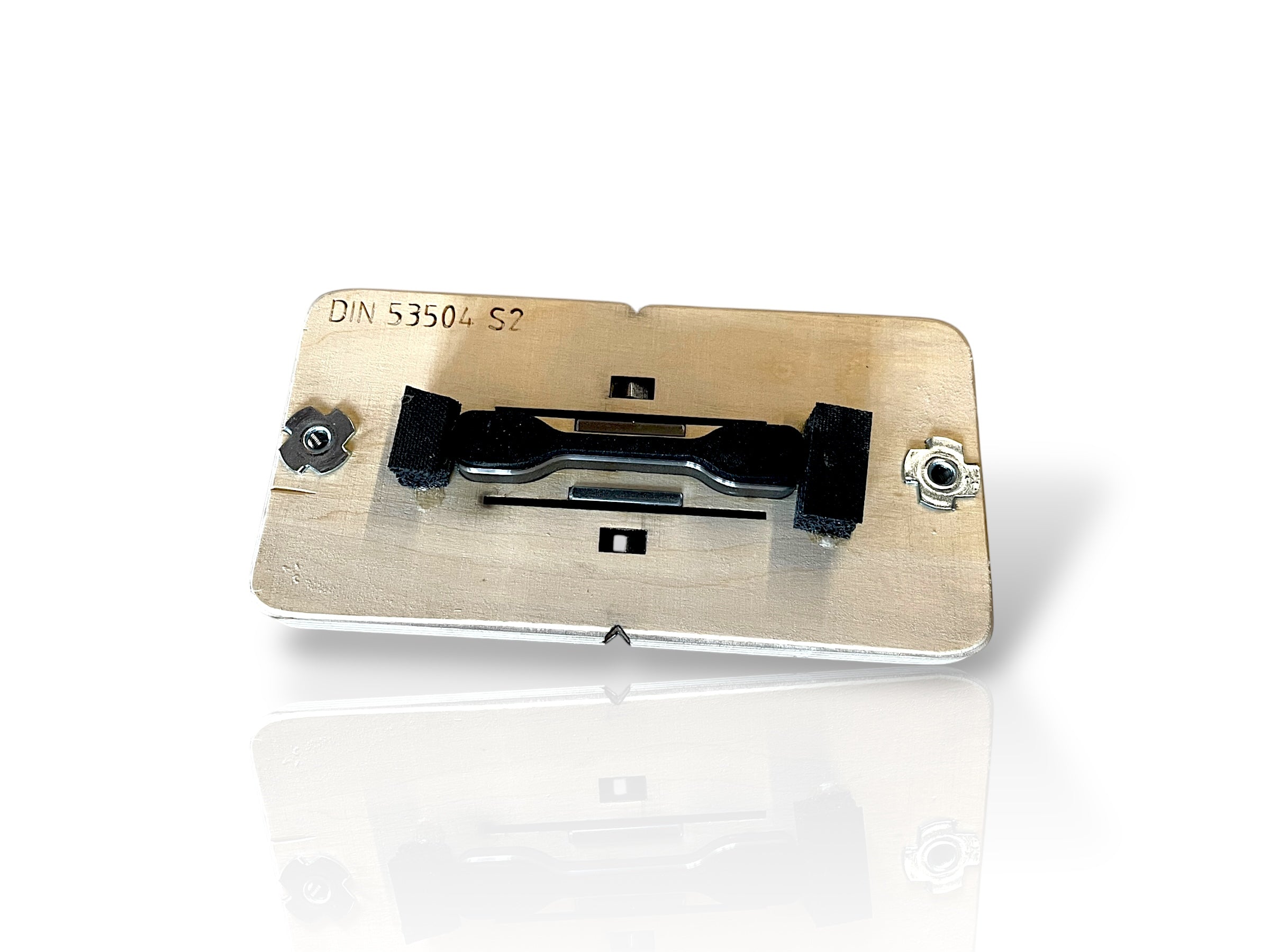

- Bandstahl für die Presse: Probenstanze in Normgeometrie für den Einsatz in der Kniehebelpresse.

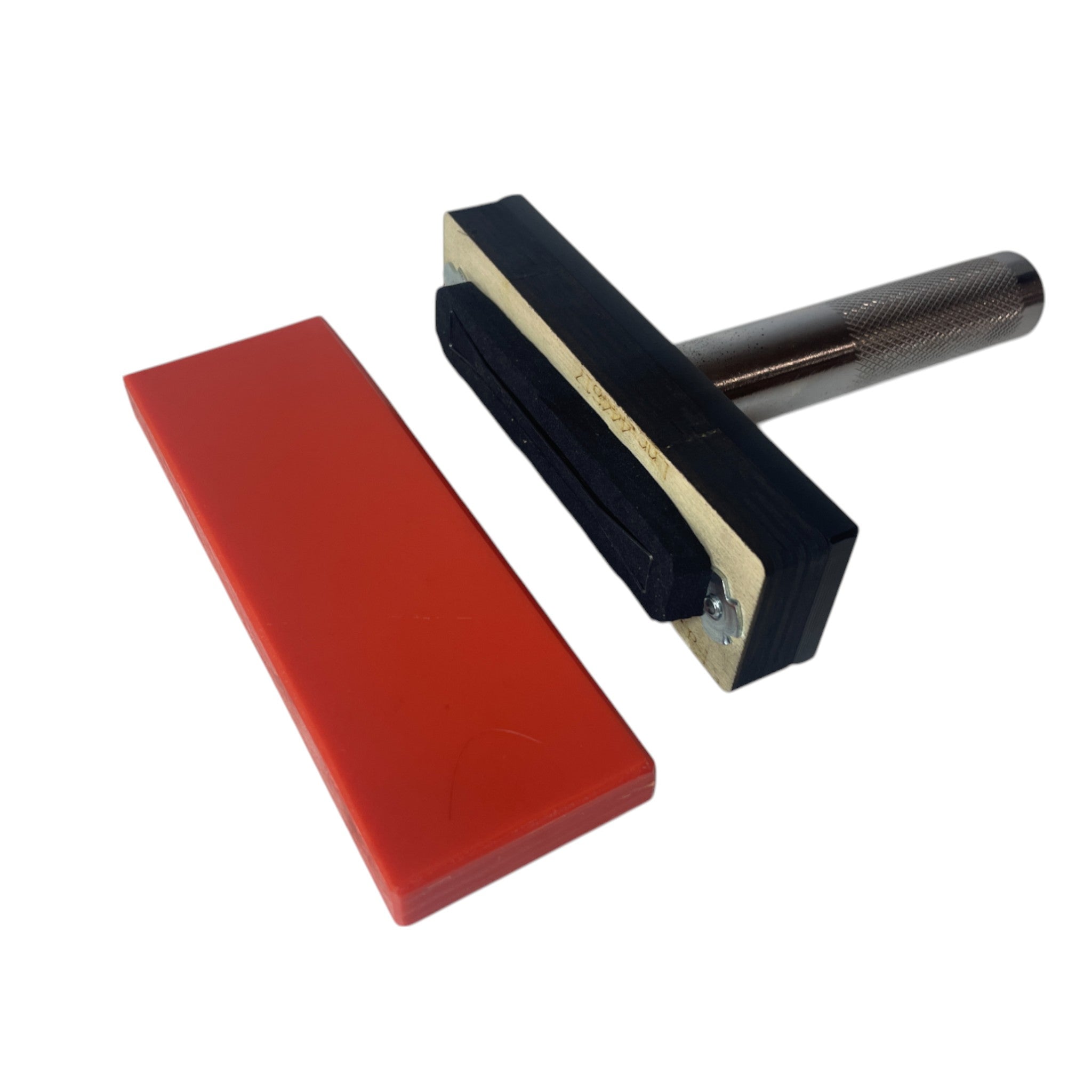

- Bandstahl mit Handgriff: Die Probe wird mit einem Schonhammer von Hand gestanzt, für leicht zu bearbeitende Werkstoffe und als Alternative zu Messern aus Vollmaterial.
Welche Pressen und Vorrichtungen gibt es?
- Probenstanze 15 kN: Kniehebelpresse mit einer Stanzvorrichtung im Format 155 × 100 mm
- Probenstanze 35 kN: gleiche Vorrichtungsgröße, dazu ein Hub, der sich über eine Schraube auf die Stanztiefe einstellen lässt
- Presse 35 kN mit Auswurfautomatik (Ausladung 120 mm): Beim Hochfahren betätigt der Stößel die Auswerfer im Messer und drückt die Probe heraus.
- Schnitt- und Trennvorrichtung mit XY-Anschlag: trennt Vielzweckprobekörper nach ISO 3167 (Zugstäbe Typ A) sowie Filmanguss, Stangenanguss, Verteilerkanäle und Verbindungsstege von Mehrfach-Spritzgussplatten
- Prüfstreifen-Zentriertisch mit Stanz- und Trenneinheit: führt Prüfstreifen und Bandmaterial, sodass Proben reproduzierbar aus festgelegten Streifenpositionen entstehen
Was gibt es für die übrige Probenvorbereitung?
- Streifen-Stanzschere zum Zuschneiden von Kunststoff-Streifen für Laboruntersuchungen und Lackierproben
- Abzwickvorrichtung für Angüsse, Grat, Leisten und Profile
- Kunststoff-Zerkleinerer für die Materialanalyse: zerkleinert Kunststoff in 50 mm Breite zu Stanzgut von 4 × 4 mm
Passende Kategorien
Die Pressen mit verstärktem Hebel für Prüfkörper finden Sie unter HP-7 35 kN, Arbeitsflächen und Stanzplatten unter Flachbettstanzen. Stanzwerkzeuge für andere Zwecke stehen unter Stanzen.
