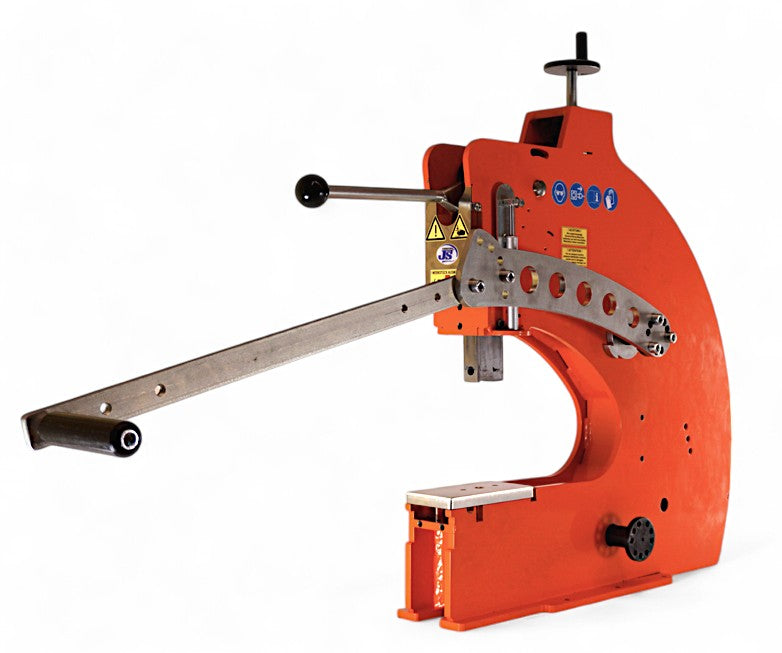

Blech Abkantpresse Mini-Stanzpresse Hydraulische Presse mit Handhebel

Multifunktionelle, hydraulische Mini Presse zum Abkanten, Stanzen, Biegen und mehr

Neue Produkterweiterung unserer "JS Trading AK-P10 Multifunktions-Abkantpresse" – professionelle Qualität für höchste Ansprüche.

Produktinformation

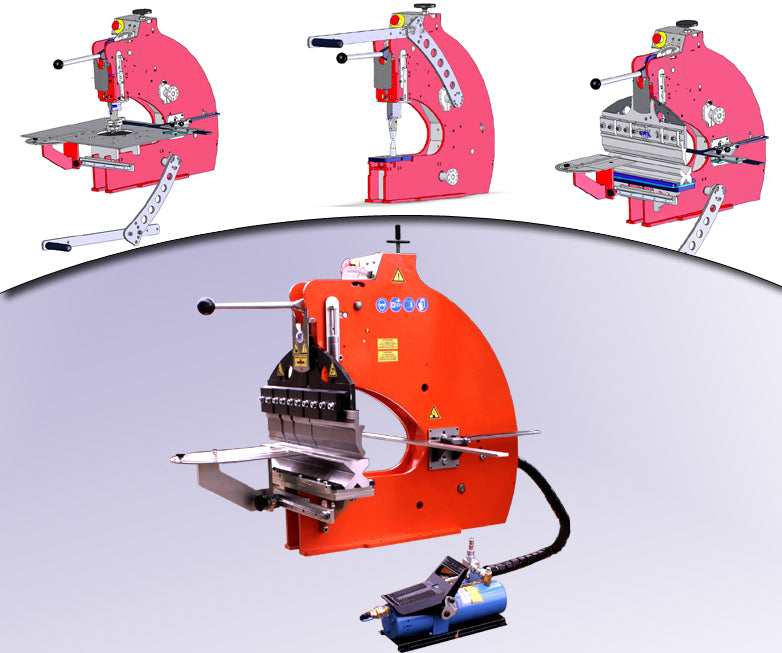

Diese Presse ist einsetzbar als Abkantpresse, Stanzpresse, Formstanzpresse sowie zum Einpressen von Ösen oder Bauteilen. Mit einer Presskraft von bis zu 10 Tonnen (hydraulischer Antrieb) werden alle Blechbearbeitungsprozesse zuverlässig durchgeführt.

Formstanzwerkzeug

Die Presse lässt sich schnell umrüsten. Formstanzen ist möglich für Leder, Kartonagen oder andere Materialien. Stanzplatten sind nach Bedarf in größeren Längen verfügbar.

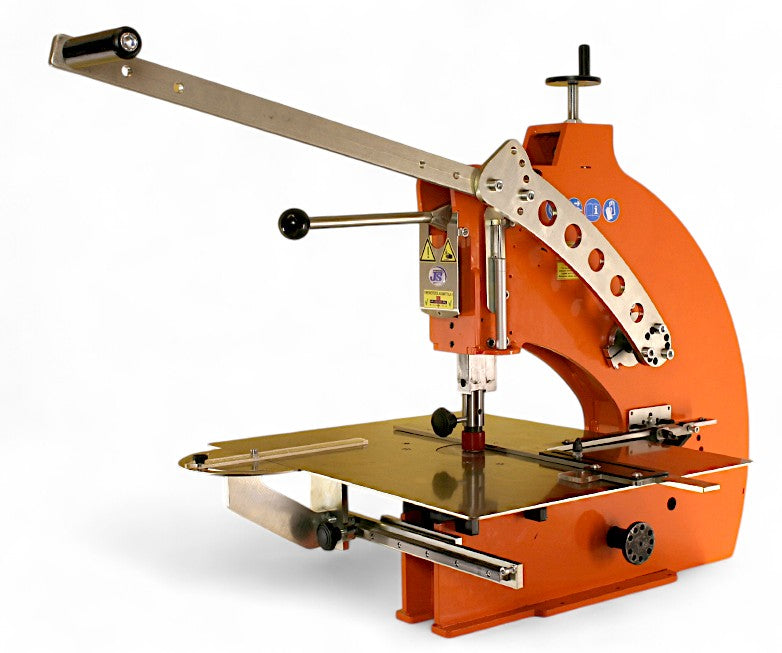

Schneid- und Stanzwerkzeuge

Mit Koordinatentisch und verschiedenen Stanzwerkzeugen ausgerüstet, ist der Tisch verstellbar und mit Winkelanschlag sowie Tiefenanschlag ausgestattet. Runde Stanzungen bis 60 mm sowie quadratische und rechteckige Ausstanzungen sind möglich.

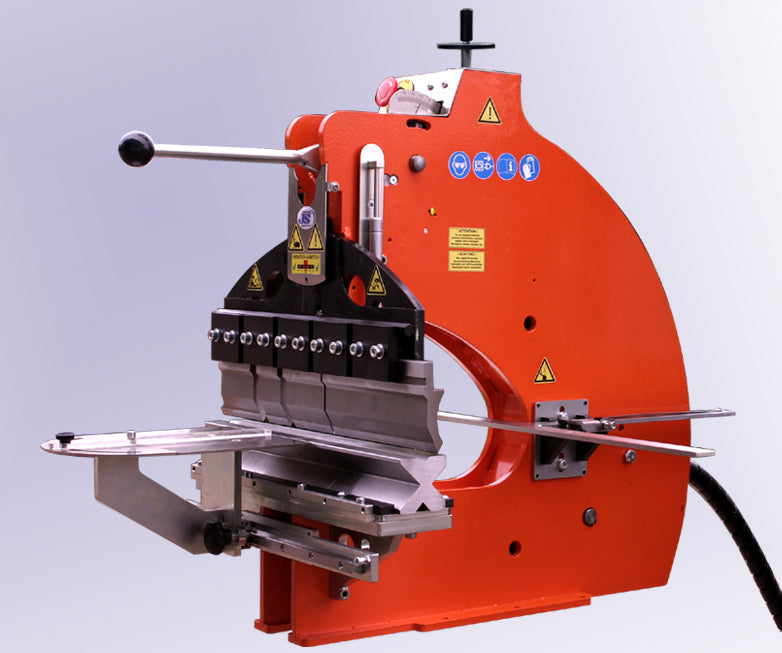

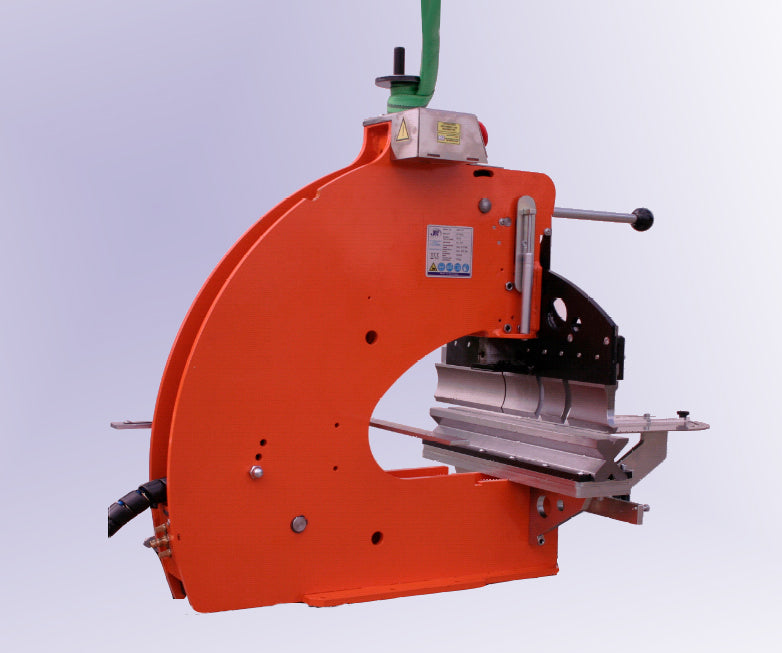

Abkantwerkzeug

Abkantwerkzeug des Systems A von AMADA, Standard 60°, Matrize 4-fach drehbar. Optional lieferbar in Sektionen für individuelle Kantenlängen.

Technische Eckdaten:
Maximale Biegelänge: 415 mm
Maximale Materialstärke: 4 mm Stahl
Standard Werkzeuglänge: 415 mm
Sektionen: 10, 15, 20, 40, 50, 200, 300 mm

Steuerung und Anzeigen

Signalleuchte zeigt Betriebszustand:
Bereitschaft: Grün
Z-Endposition: Rot
Not-Aus: Rot

Technische Besonderheiten

• Präzises Werkzeug mit exakter Einstellung
• Massive Bauweise
• Schneller Werkzeugwechsel

Technische Daten

• Abkantwerkzeuglänge: 415 mm
• Abmaße (H/B/L): 880 mm / 600 mm / 900 mm
• Gewicht inkl. Werkzeug und Pumpe: 124 kg
• Hydraulische Druckkraft: max. 100 kN
• Handbetrieb Hub: 33 mm
• Fuß-/Handantrieb Arbeitsdruck: max. 20 mm
• Hydraulischer Hub Arbeitsdruck: 27,7 mm
• Spannung: 12V / 230V, 1,5 kW, 50 Hz
• Hydraulischer Pressdruck: max. 200 bar
• Max. Materialbreite: 435 mm
• Max. Materialstärke: 4 mm (Zugfestigkeit 400 N/mm²)
• Max. Biegewinkel: 150° auf 80 mm Tiefe / 90° auf gesamte Tiefe 210 mm
• Ausladung gesamt: 293 mm abzüglich 30 mm Anschlag

Technische Daten Pumpe

• Max. Druck: 700 bar
• Tank-Volumen: 690 ccm
• Öl-Fördermenge: 130 ccm/min bei 700 bar
• Öl-Fördermenge: 500 ccm/min bei 0 bar
• Abmessungen: L 450 mm, B 190 mm, H 190 mm

Material

Massive, präzise Bauweise aus Stahl bzw. Werkzeugstahl.

Lieferumfang

1× Hydraulische Presse / Abkantpresse / Stanzpresse wahlweise inkl. Hydraulikfußpumpe mit Pneumatikantrieb oder Handhebel mit Fußantrieb.
Optional: Abkantmodul, Stanzmodul, Nieten-Einpressmodul sowie Werkzeuge.

Gerne erstellen wir Ihnen ein individuelles Angebot.

Dieser Artikel wird nach Ihren Vorgaben angefertigt. Verkauf ausschließlich an Firmen, Gewerbetreibende, Handwerksbetriebe, Vereine, Behörden oder selbständige Freiberufler gemäß §14 BGB.

PDF Datenblatt herunterladen

Dekorationen sind nicht Bestandteil dieses Angebotes.
