HP-7 Schnitt- und Trennvorrichtung Angußstanze für ISO 3167 Probekörper Anschlag

HP-7 Schnitt- und Trennvorrichtung Angußstanze für ISO 3167 Probekörper Anschlag

Artikelnummer: 92022467
Preis auf AnfrageSie erhalten ein Angebot mit Preis und Lieferzeit.

Die Nutzung des Angebots ist ausschließlich für Firmen, Gewerbetreibende, Handwerksbetriebe, Vereine, Behörden oder selbständige Freiberufler im Sinne § 14 BGB zulässig.

Der Knopf übernimmt Artikel und Menge in das Kontaktformular unten. Mehrere Artikel lassen sich nacheinander anhängen.

Benötigen Sie eine andere Norm, eine passende Kombination oder eine Sonderausführung? Stellen Sie Ihre Anfrage im Konfigurator zusammen.

Zum Konfigurator
Lieferzeit: 5 Tage

HP-7 Schneid- und Guillotinepresse mit XY-Anschlag zur Trennung von Spritzguss-Prüfkörpern (ISO 3167)

Produktinformation

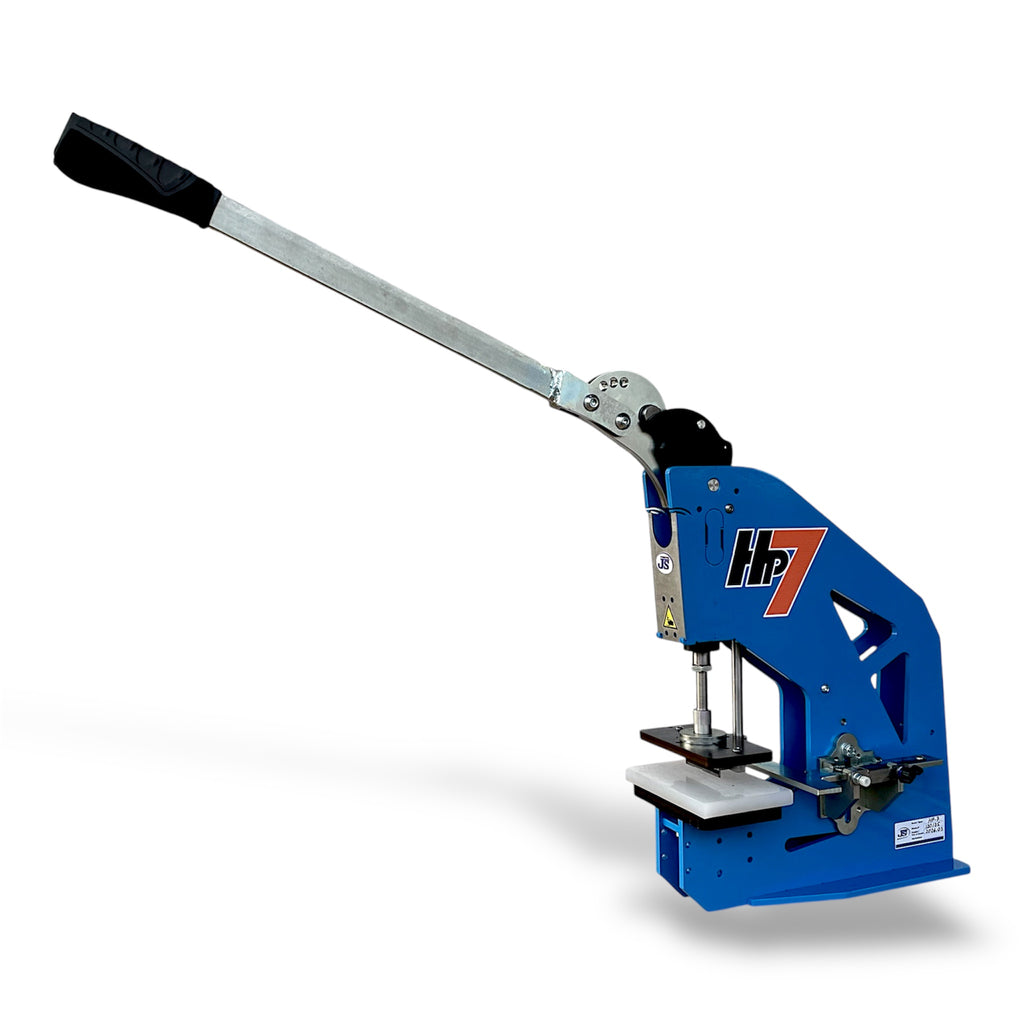

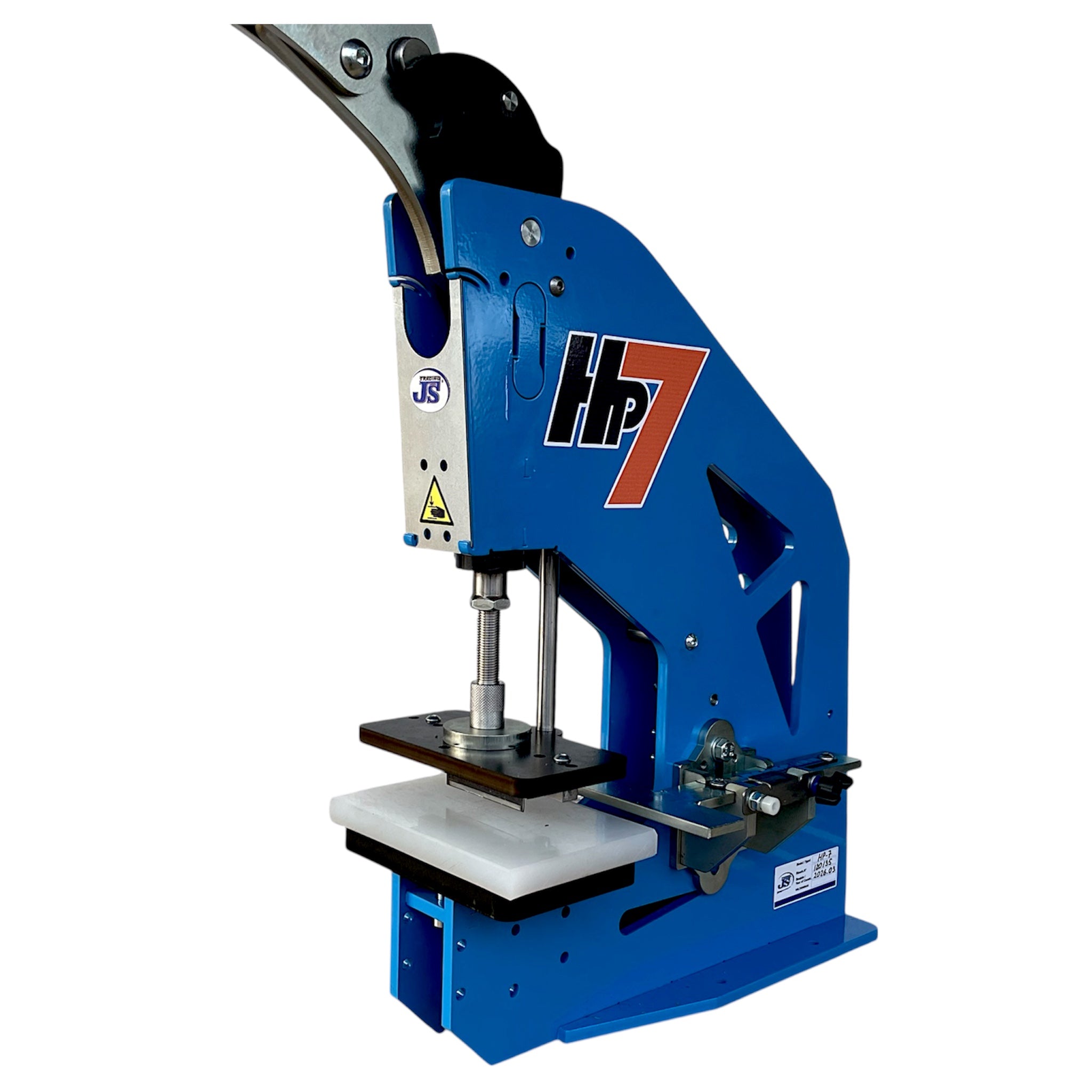

Original "JS Trading HP-7 Multifunktionspresse mit verstellbarem HUB" in Spezialausführung als Guillotine-Schneidpresse zur normgerechten Trennung von Spritzguss-Probekörpern und Angussresten.

Diese Ausführung ist speziell für die Kunststoffprüfung im Labor- und Qualitätsbereich konzipiert und dient zum sauberen Abtrennen von Anguss, Angusskanälen und Spritzgießresten an normierten Prüfkörpern.

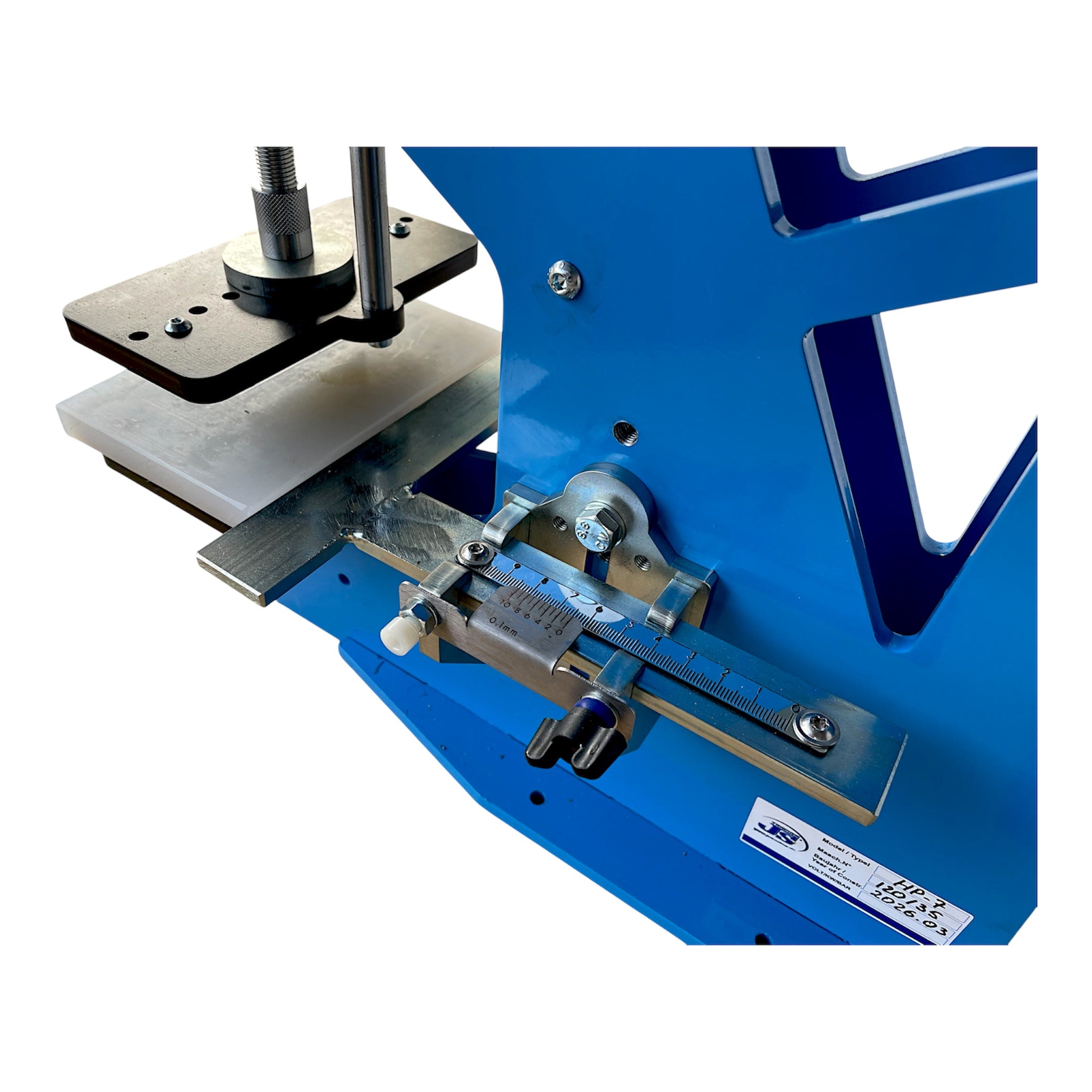

Der integrierte XY-Verstellanschlag (Positioniertisch) ermöglicht eine reproduzierbare und exakte Ausrichtung der Probekörper. Dadurch wird eine gleichmäßige Schnittlinie und eine beschädigungsfreie Trennung gewährleistet.

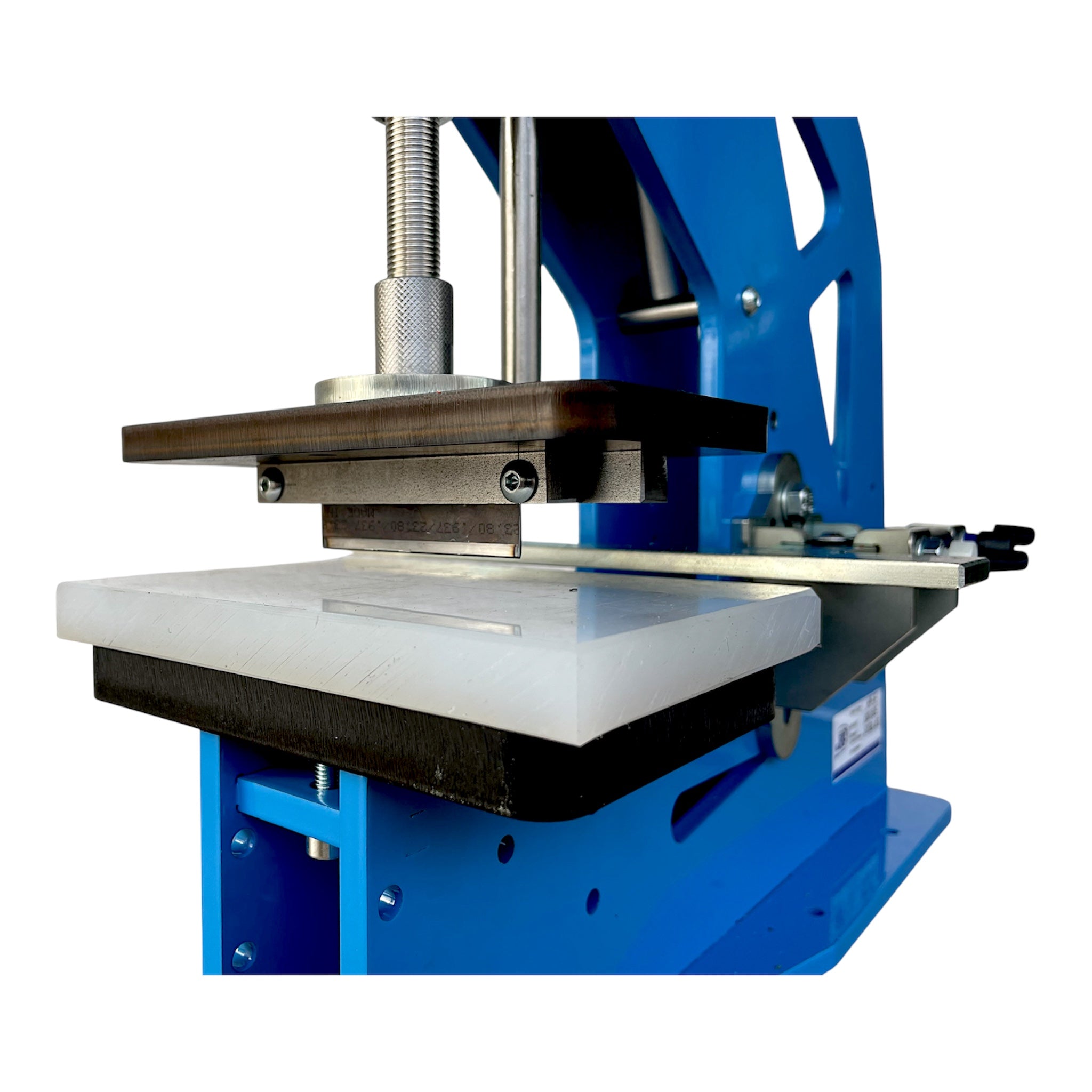

Die Guillotine-Schneidtechnik arbeitet mit einer geführten Klingen- bzw. Schneidvorrichtung und ermöglicht kontrollierte Schnitte bei minimaler Krafteinwirkung durch die verstärkte Kniehebelmechanik (ca. 35 kN).

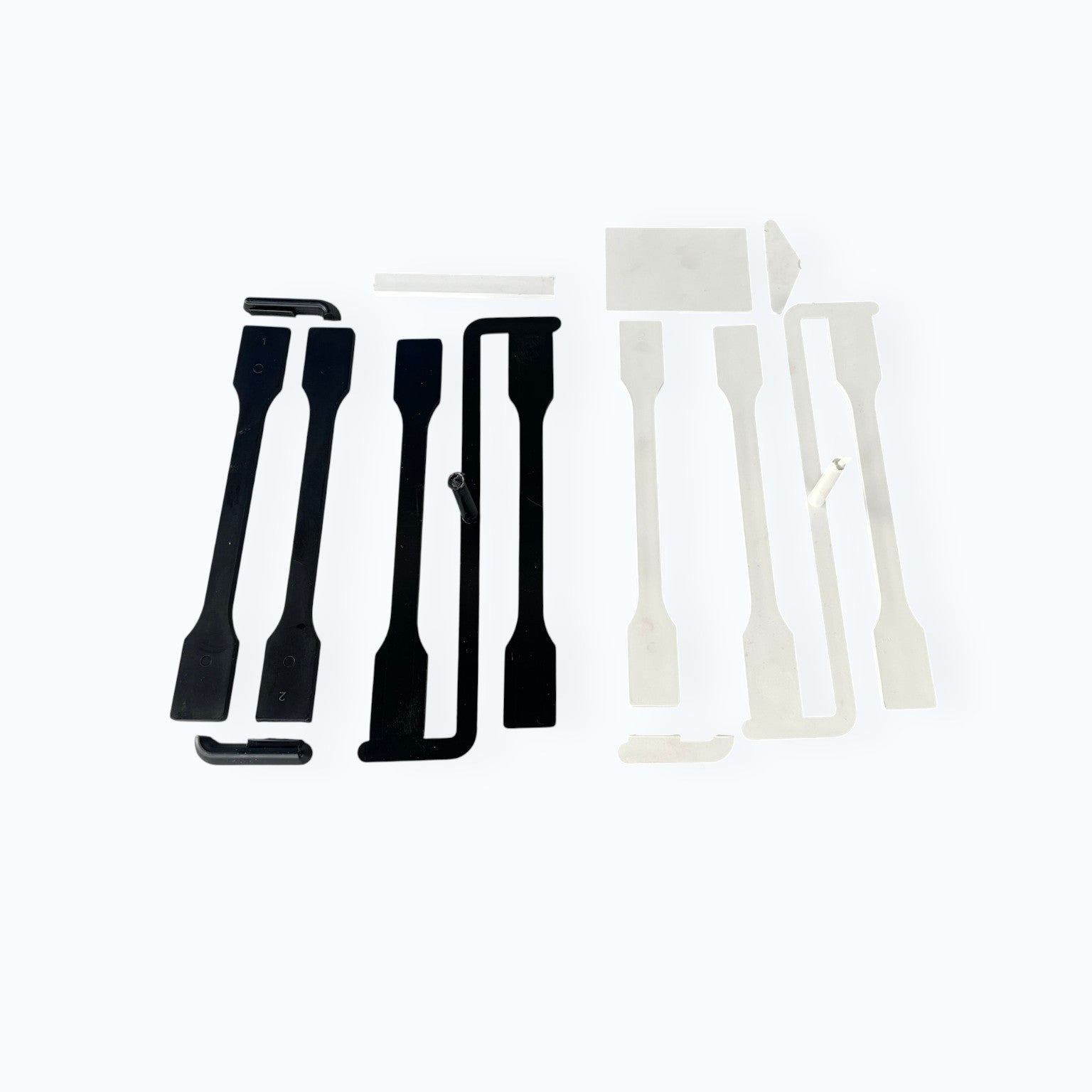

Die Maschine ist insbesondere für folgende Norm-Prüfkörper ausgelegt:

DIN EN ISO 3167 – Vielzweck-Prüfkörper (Multipurpose Test Specimen)
ISO 20753 – Kunststoff-Prüfkörpergeometrien
ISO 527 – Zugversuch an Kunststoffen
ISO 179 – Schlagbiegeversuch (Charpy/Izod)
ISO 178 – Biegeversuch
ISO 294 – Spritzgieß-Probekörper Herstellung

Damit eignet sich die Presse ideal für die Qualitätskontrolle in der Kunststoffverarbeitung, insbesondere bei Spritzgussbauteilen und Laborprüfungen.

Die Anlage kann flexibel für unterschiedliche Probekörpergrößen angepasst werden und unterstützt eine effiziente Serienprüfung.

Stanzkraft ca. 35 kN
Ausladung 120 mm (optional 250 mm)
Hub 38 mm
Arbeitshöhe 60 mm
Stanzunterlage ca. 17–20 mm
Tischgröße 155 × 100 mm
Obere Druckplatte 155 × 80 oder 155 × 100 mm
Höhe gesamt 870 mm inkl. Griff
Breite 155 mm
Tiefe 380 mm
Gewicht ca. 29 kg
  • Guillotine-Schneidvorrichtung für saubere Trennung von Spritzguss-Probekörpern
  • XY-Verstellanschlag für exakte Positionierung (X/Y Achse)
  • Geeignet für DIN EN ISO 3167 Vielzweckprüfkörper
  • Schonende Trennung von Anguss- und Anschnittsystemen
  • Verstärkte 35 kN Kniehebelmechanik
  • Spielfreie und präzise Führungsmechanik
  • Wiederholgenaue Positionierung für Serienprüfungen

Erhältlich mit 120 mm oder 250 mm Ausladung.Je nach Ausführung kombinierbar mit unterschiedlichen Hub- und Druckkraftvarianten sowie verschiedenen Schneid- und Guillotinewerkzeugen.

Massive und präzise Bauweise aus Stahl bzw. Werkzeugstahl.

1 × HP-7 Guillotine-Schneidpresse
1 × XY-Verstellanschlag / Positioniertisch für Prüfkörper
1 × Kunststoff-Stanzunterlage 160 × 110 × 15 mm

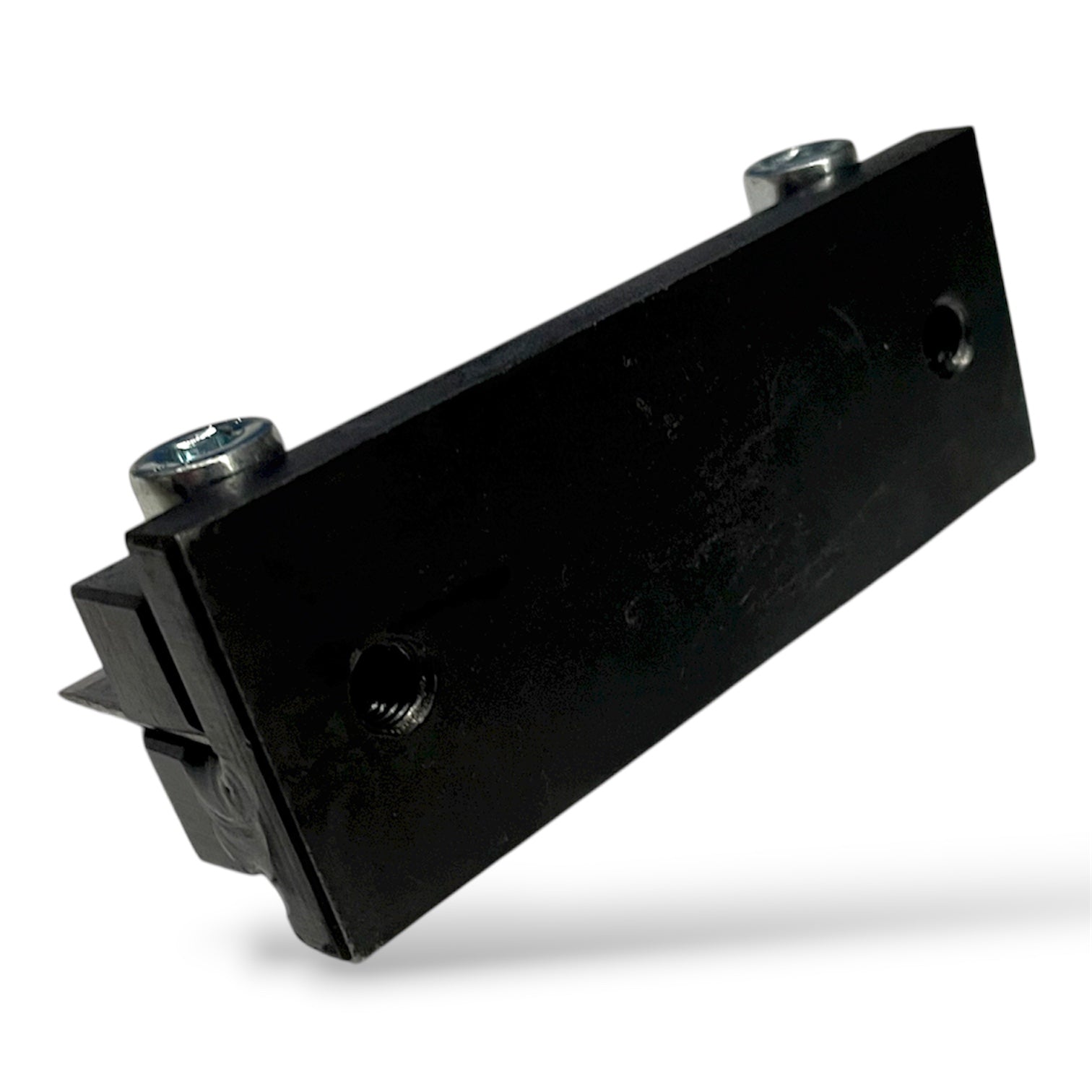

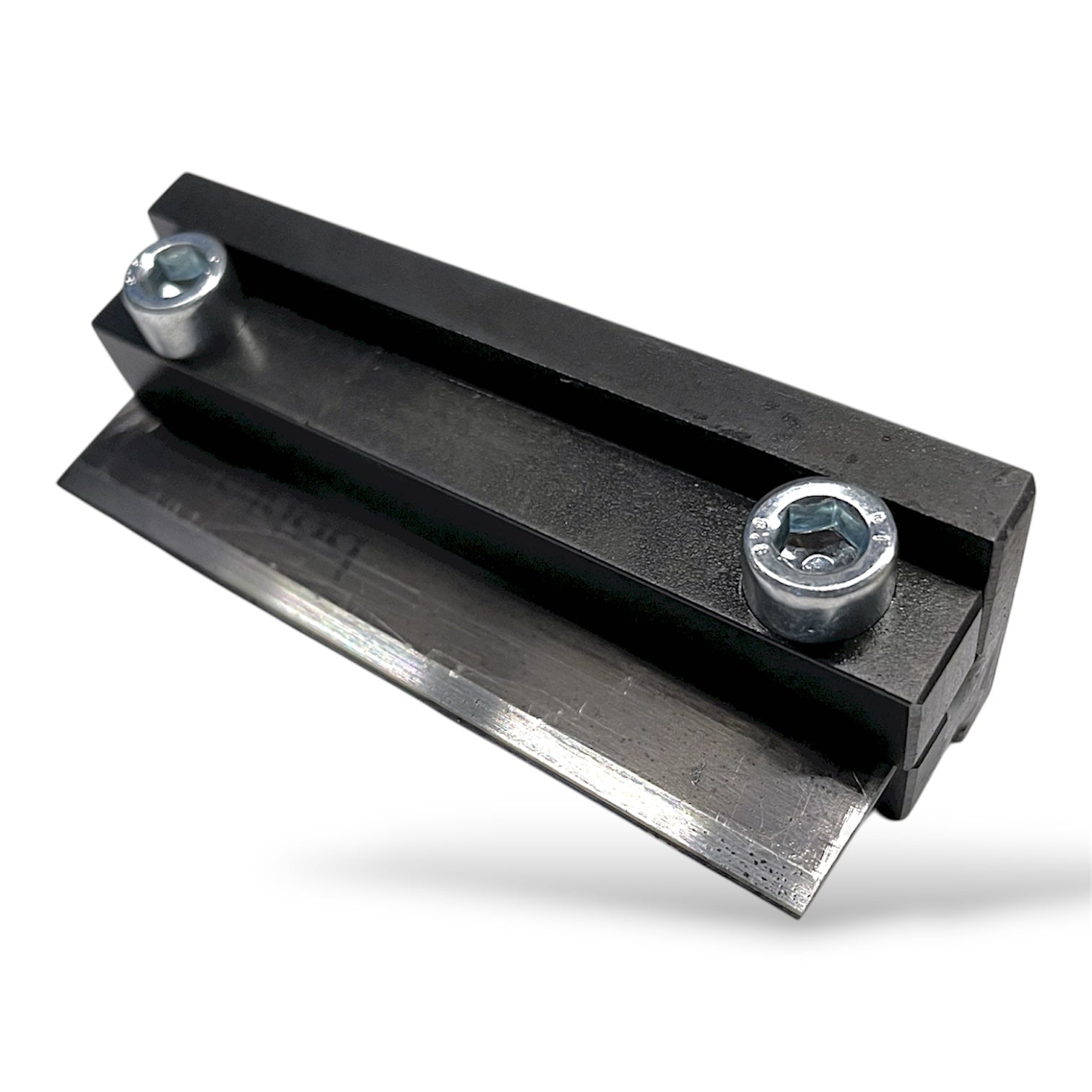

Schneidmesser, Guillotinewerkzeuge und spezielle Vorrichtungen werden je nach Anwendung separat gefertigt.

Dekorationen sowie zusätzliche Werkzeuge sind nicht im Lieferumfang enthalten.

Herstellerangaben

JS Trading GmbH, Am Sand 2, 91757 Treuchtlingen, Deutschland
E-Mail: info@jstrading.de

Produktsicherheit

⚠️ Sicherheitshinweise

  • Quetschgefahr beim Montieren – nur bei stillstehender Presse anbauen.
Ihre gesetzlichen Gewährleistungsrechte
Gesetzliche Gewährleistung: Mindestens zwei Jahre gesetzliche Gewährleistung der Vertragsmäßigkeit für Waren, die in der Europäischen Union verkauft werden. Weitere Informationen: europa.eu/youreurope/garantien
